90 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

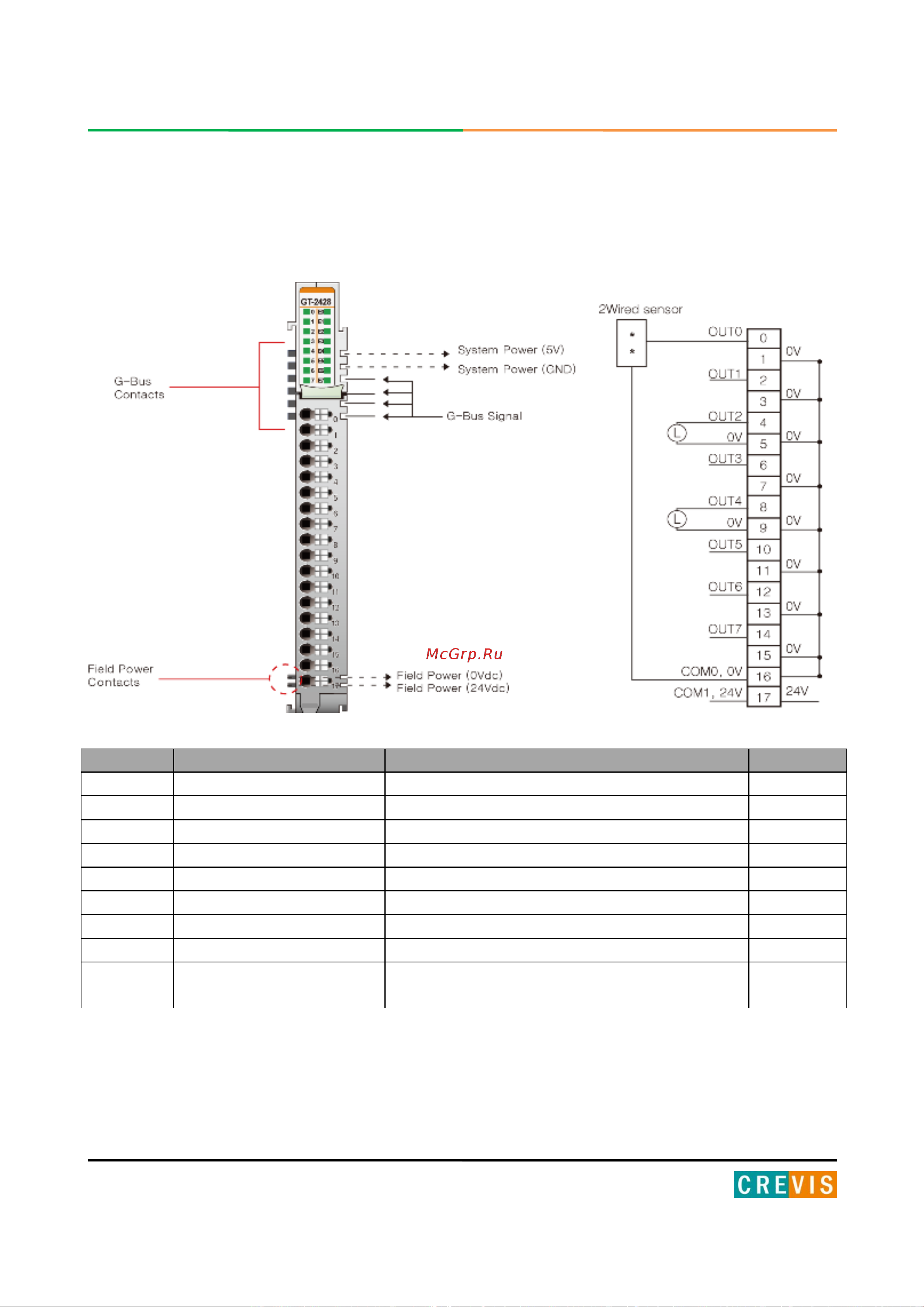

3.16. GT-2428
3.16.1. Схема подключения
Контакт
Описание сигнала
Описание сигнала
Контакт
0
Выходной канал 0
Общий вых. канал (Полевое питание: 0 В)
1
2
Выходной канал 1
Общий вых. канал (Полевое питание: 0 В)
3
4
Выходной канал 2
Общий вых. канал (Полевое питание: 0 В)
5
6
Выходной канал 3
Общий вых. канал (Полевое питание: 0 В)
7
8
Выходной канал 4
Общий вых. канал (Полевое питание: 0 В)
9
10
Выходной канал 5
Общий вых. канал (Полевое питание: 0 В)
11
12
Выходной канал 6
Общий вых. канал (Полевое питание: 0 В)
13
14
Выходной канал 7
Общий вых. канал (Полевое питание: 0 В)
15
16
Общий выходной канал
(Полевое питание: 0 В)
Общий вых. канал (Полевое питание: 24 В)
17
