54 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
3.9. GT-2618

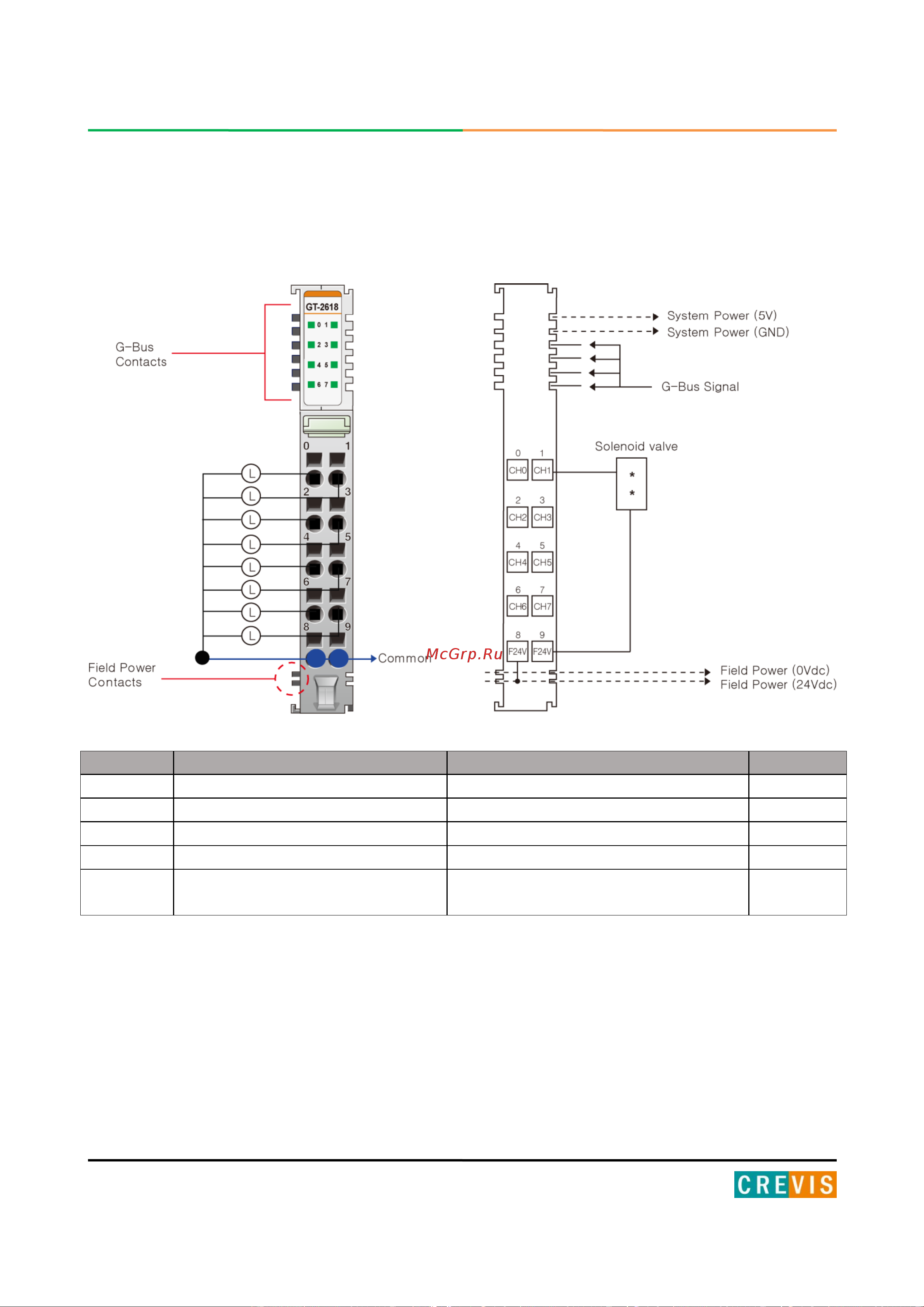

3.9.1. Схема подключения
Контакт
Описание сигнала
Описание сигнала
Контакт
0
Выходной канал 0
Выходной канал 1
1
2
Выходной канал 2
Выходной канал 3
3
4
Выходной канал 4
Выходной канал 5
5
6
Выходной канал 6
Выходной канал 7
7
8
Общий выходной канал
(Полевое питание: 24 В)
Общий выходной канал (Полевое
питание: 24 В)
9
