Sony STR-DH700 [21/120] Подключение громкоговорителей
![Sony STR-DH700 [21/120] Подключение громкоговорителей](/views2/1090357/page21/bg15.png)
21
RU
Подготовка к эксплуатации

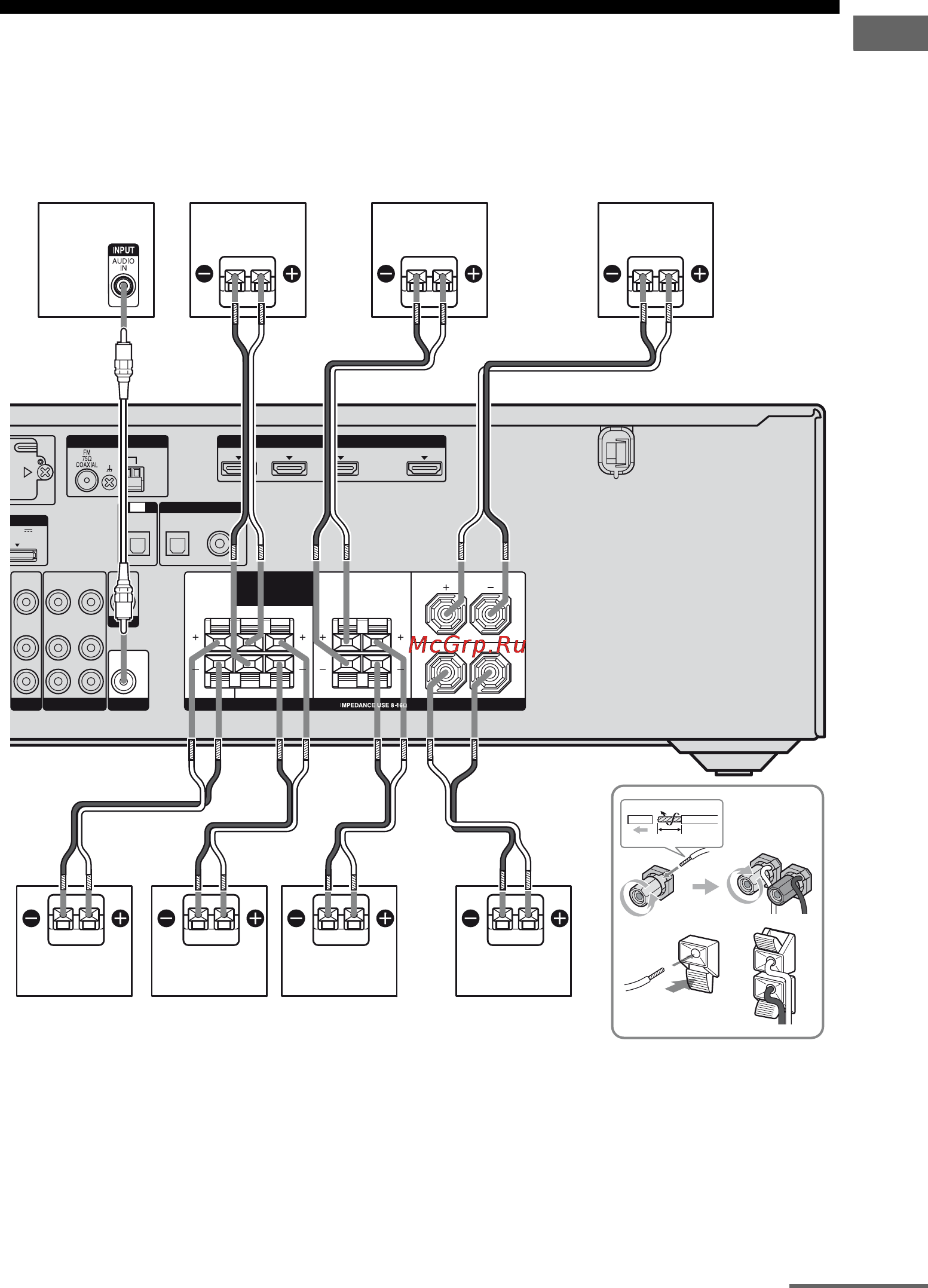

2. Подключение громкоговорителей
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
AПередний громкоговоритель A
(левого)
BПередний громкоговоритель A
(правого)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (левого)
EГромкоговоритель объемного
звучания (правого)
FЗадний громкоговоритель
объемного звучания (левого)
a)b)c)
GЗадний громкоговоритель
объемного звучания (правого)
a)b)c)
HСабвуфер
d)
10 mm
DIGITAL
(ASSIGNABLE)
D
C5V
0
.7A MAX
HDMIANTENNA
M
PORT
SAT IN DVD IN BD IN OUT
AM
VIDEO 1
TV
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
MONITOR
AUDIO
IN
VIDEO
IN
BD
SAT
IN
DVD
IN
OPTICAL COAXIAL
L
L
R
R
L
SUBWOOFER
CENTER
FRONT A
SURROUND BACK
/
BI-AMP
/
FRONT B
AUDIO
OUT
SPEAKERS
R
SURROUND
H
FDC
A
E
B
B
GA
B
A
Монофонический аудиокабель (не входит в комплект)
B
Кабели громкоговорителей (не входят в комплект)
продолжение следует
