Подготовка к эксплуатации
На следующем рисунке показано, как
подсоединить спутниковый тюнер или
компьютерную приставку.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Примечания
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте и не скручивайте
оптические цифровые кабели.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.

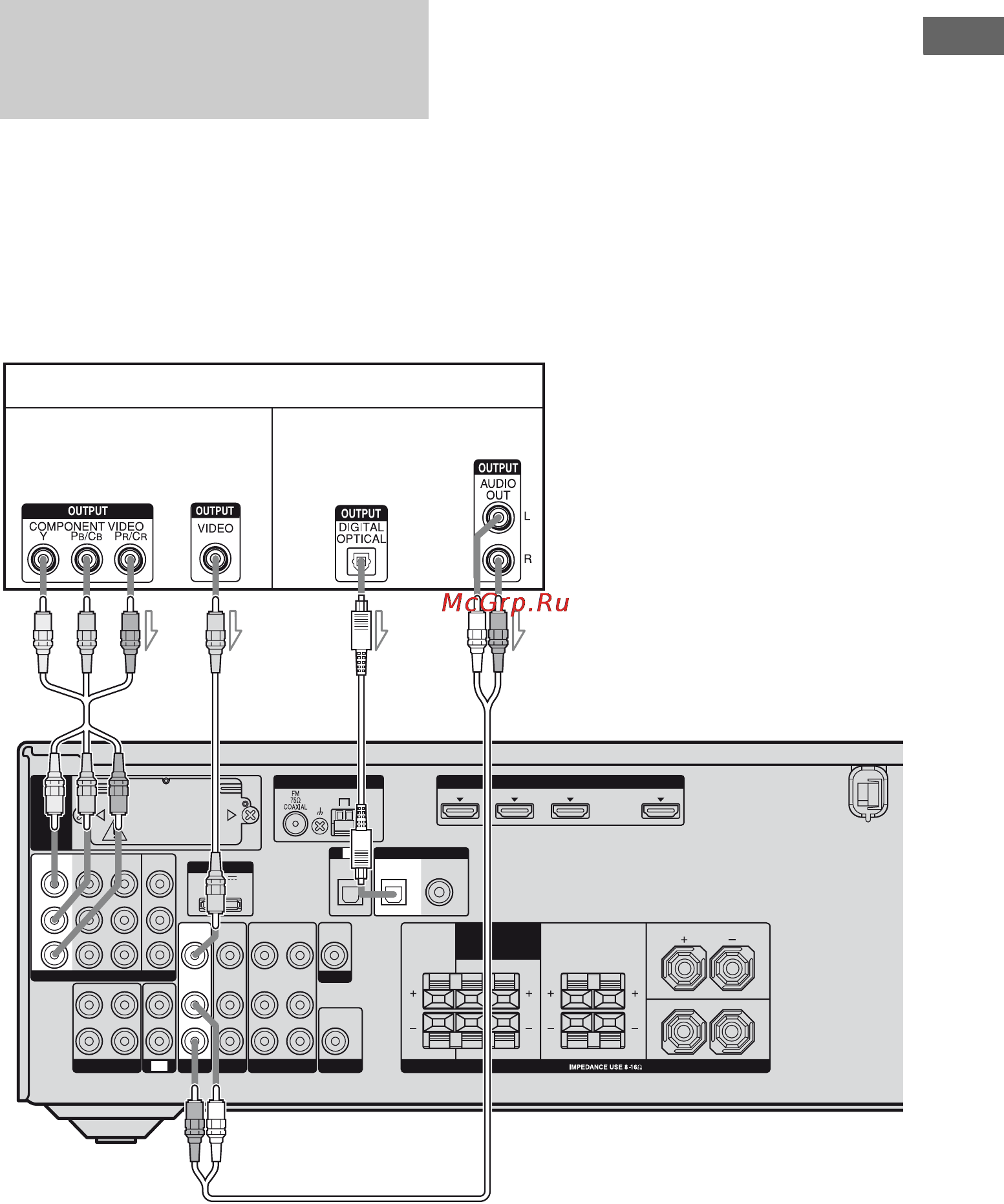

Подсоединение
спутникового тюнера/
Kомпьютерная приставка
L
R
DC5V
0.7A MAX
HDMIANTENNA
DMPORT
SAT IN DVD IN BD IN OUT
AM
OUT
IN
SA-CD
/
CD
/
CD-R
VIDEO 1
IN
TV
TV
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR
AUDIO
IN
VIDEO
IN
BD
CENTER SURROUND
FRONT A
L
L
R
R LR
SPEAKERS
SURROUND BACK
/
BI-AMP
/
FRONT B
EZW-T100
AUDIO
IN
VIDEO
IN
DIGITAL
(ASSIGNABLE)
SAT
IN
DVD
IN
OPTICAL COAXIAL
Y
P
B
/
C
B
COMPONENT VIDEO
P
R
/
C
R
MONITOR
OUT
SAT
IN
DVD
IN
VIDEO 1
IN
SAT
IN
Спутниковый тюнера/Kомпьютерная приставка
AB C D
Видеосигналы Аудиосигналы
A Компонентный видеокабель (не входит в комплект)
B Видеокабель (не входит в комплект)
C Оптический цифровой кабель (не входит в комплект)
D Аудиокабель (не входит в комплект)
