24
RU
Примечания
•Если видео- и аудиосигналы
воспроизводящего компонента выводятся
на телевизор через ресивер, не забудьте
включить ресивер. Если питание не будет
включено, то ни видео-, ни аудиосигналы
передаваться не будут.
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте и не скручивайте
оптические цифровые кабели.
Советы
•Чтобы вывести звук телевизора через
громкоговорители, подключенные к
ресиверу, убедитесь, что:
– подсоедините гнезда аудио выхода
телевизора с гнездами TV IN ресивера.
– отключите звук на телевизоре с помощи
регулятора громкости или активируйте
функцию отключения звука телевизора.
•Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
4а. Подключение
аудиокомпонентов

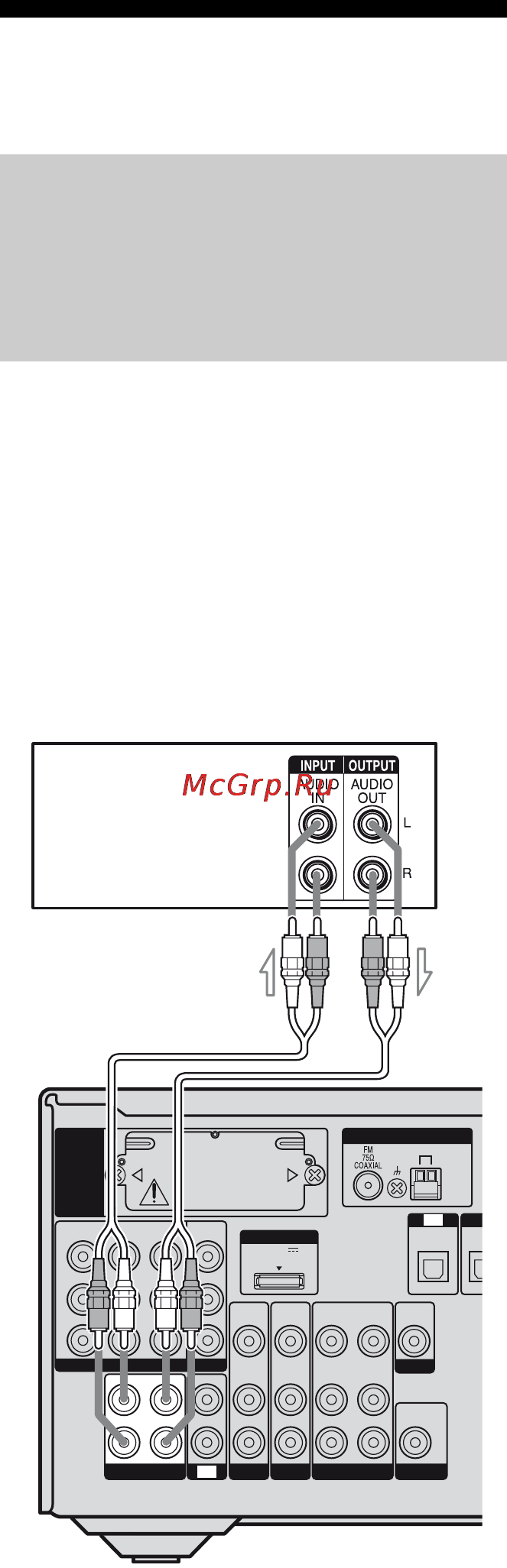

На следующем рисунке показано, как
подсоединить проигрыватель дисков
Super Audio CD/CD или устройство для
записи компакт-дисков.
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
После подключения аудиокомпонента
выполните пункт
“4б. Подключение
видеокомпонентов” (стр. 25).
Подключение
проигрывателя дисков
Super Audio CD/CD или
устройства для записи
компакт-дисков
DI
DC5V
0.7A MAX
ANTENNA
DMPORT
SAT
IN
AM
Y
P
B
/
C
B
P
R
/
C
R
DVD
IN
VIDEO 1
IN
MONITOR
OUT
VIDEO 1
IN
TV
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
MONITOR
AUDIO
IN
VIDEO
IN
BD
OP
T
EZW-T100
R
SA-CD
/
CD
/
CD-R
COMPONENT VIDEO
L
OUT
IN
Super Audio CD-
проигрыватель/
CD-проигрыватель/
Устройство для записи
компакт-дисков
A
A Аудиокабель (не входит в
комплект)
