Sony STR-DH700 [7/120] Описание и расположение частей
![Sony STR-DH700 [7/120] Описание и расположение частей](/views2/1090357/page7/bg7.png)
7
RU

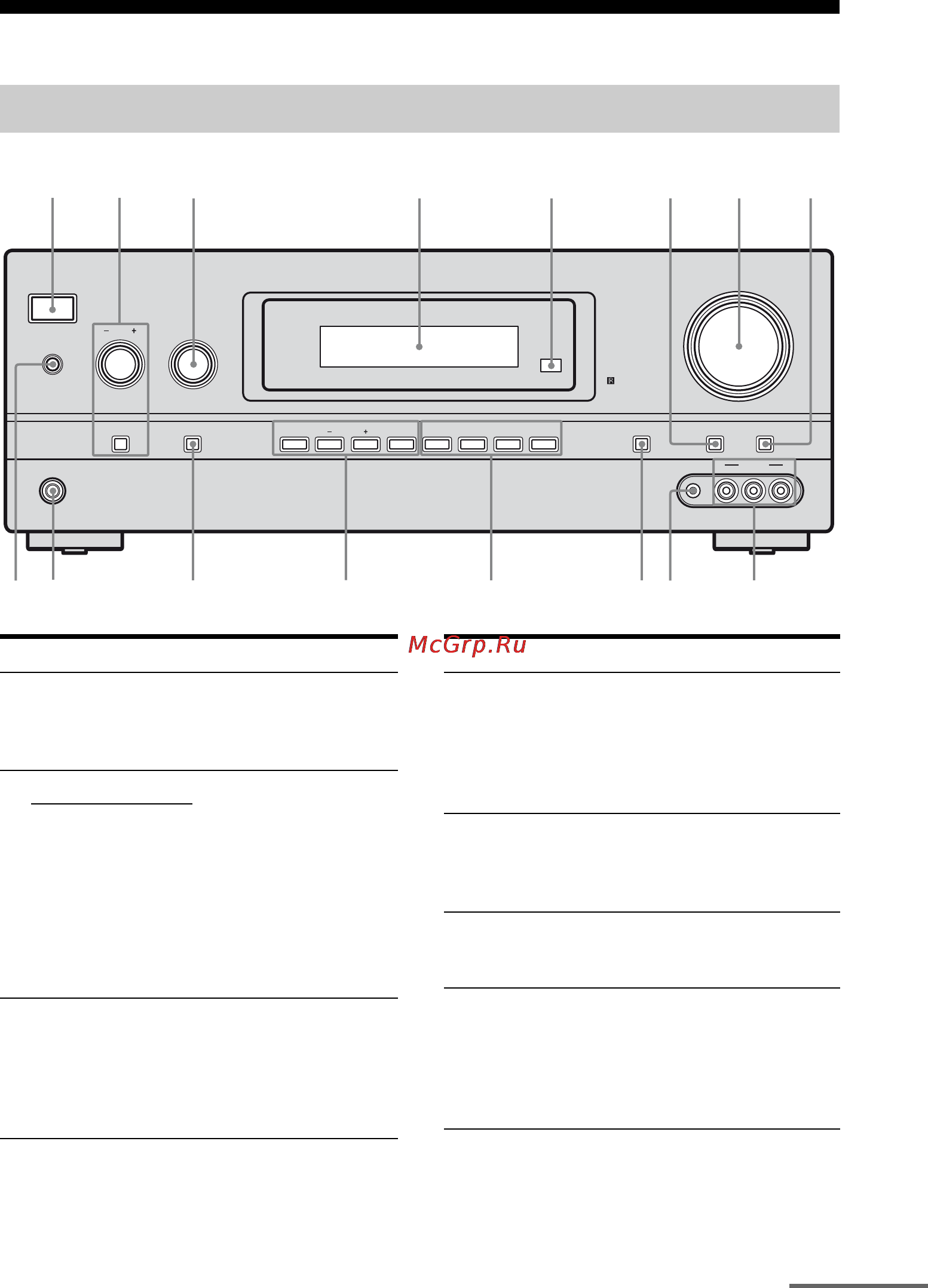

Описание и расположение частей
Передняя панель
?/1
PHONES
SPEAKERS
INPUT SELECTOR
INPUT MODE TUNING MODE
MASTER VOLUME
TONE MODE DISPLAY DIMMER MUTING
MEMORY/
ENTER
2CH/
A.DIRECT
A.F.D. MOVIE MUSICTUNING
TONE
VIDEO L AUDIO R
AUTO CAL MIC
VIDEO 2 IN
9
q;
qa
qf
qs
8
qd
132456
qh qg
7
Название Функция
A ?/1
(вкл/ожидание)
Нажмите для
включения или
выключения ресивера
(стр. 32, 44, 45, 71, 73).
B TONE +/– Регулировка низких и
высоких частот для
передних каналов.
Повторно нажимайте
TONE MODE, чтобы
выбрать BASS или
TREBLE, затем
поворачивайте TONE
+/– для настройки
уровня (стр. 48).
TONE MODE
C INPUT
SELECTOR
Поворачивайте для
выбора источника
входного сигнала для
воспроизведения (стр.
42, 43, 44, 45, 70, 72, 74,
75, 93, 97, 98, 99).
Название Функция
D Дисплей Отображает текущее
состояние
выбранного
компонента или
список выбираемых
пунктов (стр. 9).
E Датчик
дистанционного
управления
Принимает сигналы с
пульта
дистанционного
управления.
F DIMMER Нажать несколько раз
для установки степени
яркости экрана.
G MASTER
VOLUME
Поворачивайте для
регулировки уровня
громкости всех
громкоговорителей
одновременно (стр.
41, 42, 44, 45).
продолжение следует
