Sony STR-DH700 [23/120] Подключение телевизора
![Sony STR-DH700 [23/120] Подключение телевизора](/views2/1090357/page23/bg17.png)
23
RU
Подготовка к эксплуатации

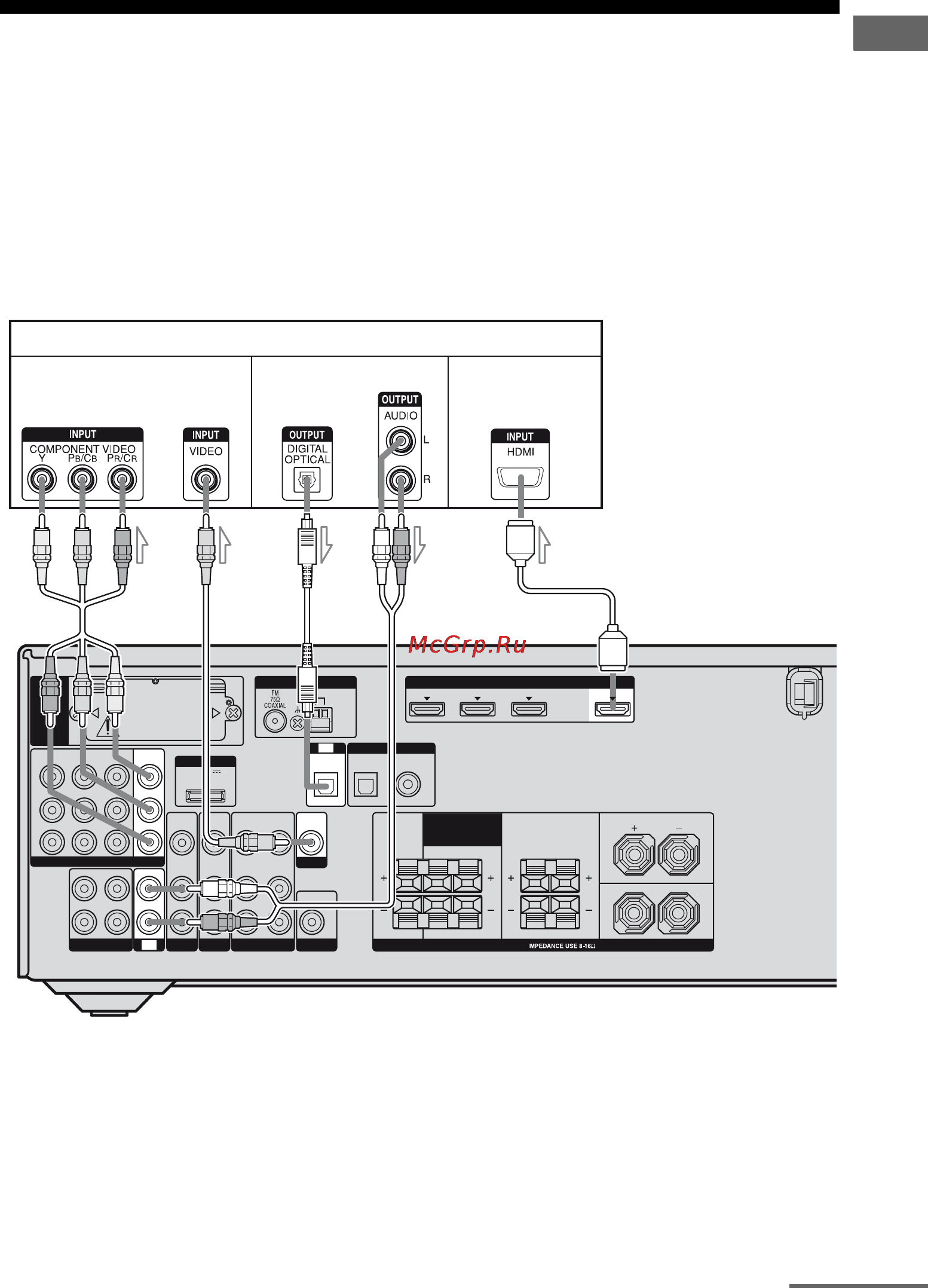

3. Подключение телевизора
При подключении гнезда HDMI OUT
или MONITOR OUT к телевизору
можно просматривать выбранные
изображения.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
L
R
DIGITAL
(ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
OUT
IN
SA-CD
/
CD
/
CD-R
VIDEO 1
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
AUDIO
OUT
VIDEO
OUT
IN
OPTICAL
AUDIO
IN
VIDEO
IN
SUBWOOFER
AUDIO
IN
VIDEO
IN
BD
SAT
IN
DVD
IN
OPTICAL COAXIAL
CENTER SURROUND
FRONT A
L
L
R
R
LR
SPEAKERS
SURROUND BACK
/
BI-AMP
/
FRONT B
EZW-T100
VIDEO
OUT
MONITOR
IN
TV
HDMI
SAT IN DVD IN BD IN
Y
P
B
/
C
B
COMPONENT VIDEO
P
R
/
C
R
MONITOR
OUT
SAT
IN
DVD
IN
VIDEO 1
IN
OUT
Телевизор
BCD
Аудио/
Видеосигналы
Видеосигналы
A
Аудиосигналы
E
A Компонентный видеокабель (не входит в комплект)
B Видеокабель (не входит в комплект)
C Оптический цифровой кабель (не входит в комплект)
D Аудиокабель (не входит в комплект)
E Кабель HDMI (не входит в комплект)
Рекомендуется использовать кабель HDMI Sony.
продолжение следует
