30
RU

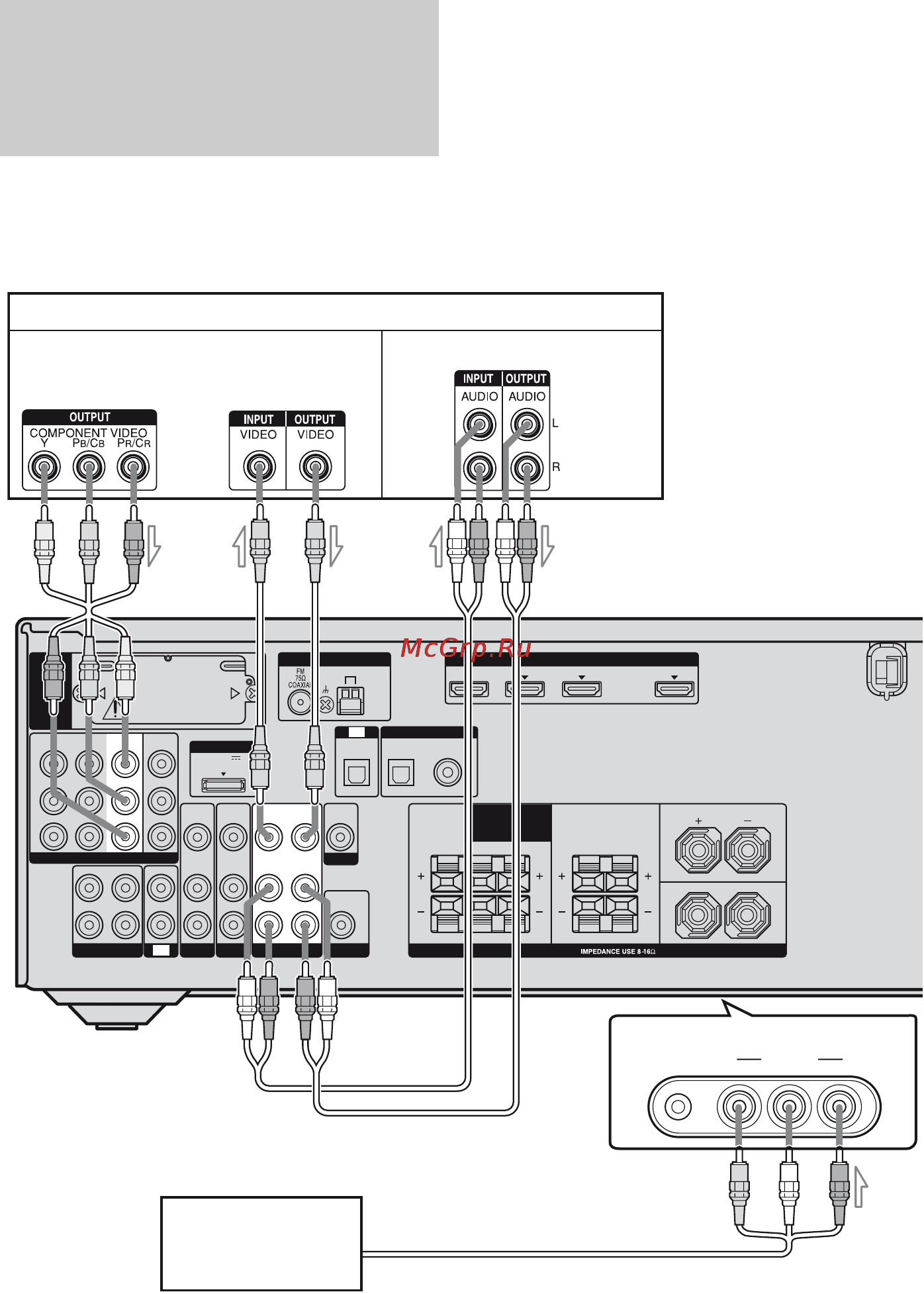

На следующем рисунке показано, как
подсоединить компонент с аналоговыми
гнездами, например DVD-рекордерa,
видеомагнитофон и т.п.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Подсоединение
компонентов,
оснащенных аналоговыми
видео- и аудиогнездами
VIDEO L AUDIO RAUTO CAL MIC
VIDEO 2 IN
L
R
DIGITAL
(ASSIGNABLE)
DC5V
0.7A MAX
HDMIANTENNA
DMPORT
SAT IN DVD IN BD IN OUT
AM
OUT
IN
SA-CD
/
CD
/
CD-R
IN
TV
TV
AUDIO
IN
VIDEO
IN
SAT
AUDIO
OUT
VIDEO
OUT
IN
OPTICAL
MONITOR
AUDIO
IN
VIDEO
IN
BD
SAT
IN
DVD
IN
OPTICAL COAXIAL
CENTER SURROUND
FRONT A
L
L
R
R
LR
SPEAKERS
SURROUND BACK
/
BI-AMP
/
FRONT B
EZW-T100
AUDIO
OUT
AUDIO
IN
Y
P
B
/
C
B
COMPONENT VIDEO
P
R
/
C
R
MONITOR
OUT
SAT
IN
DVD
IN
VIDEO 1
IN
VIDEO 1
VIDEO
OUT
VIDEO
IN
SUBWOOFER
DVD-рекордерa, Видеомагнитофон
B
АудиосигналыВидеосигналы
C
A
D
(На передней панели)
Видеокамера/
игровая
видеоприставка
A Компонентный видеокабель (не входит в комплект)
B Видеокабель (не входит в комплект)
C Аудиокабель (не входит в комплект)
D Аудио/видеокабель (не входит в комплект)
