12
RU
STR-DE695 4-244-964-31(1) RU
Подключение к многоканальным входам
Помимо многоканального декодера настоящий ресивер оснащен многоканальными
входными гнездами. Они позволяют вам наслаждаться многоканальными
программными средствами, кодированными в форматах, отличных от Dolby Digital и
DTS. Если ваш DVD-проигрыватель оснащен многоканальными выходными гнездами,
вы можете подключить их непосредственно к настоящему ресиверу для
наслаждения звучанием, обеспечиваемым многоканальным декодером, встроенным
в DVD-проигрыватель. А многоканальные входные гнезда могут использоваться
также для подключения внешнего многоканального декодера.
Для полного наслаждения многоканальным окружающим звучанием (5.1 channel)
необходимы пять акустических систем (две фронтальные колонки, две колонки
окружающего звучания и громкоговоритель центрального канала) и сабвуфер.
Чтобы воспользоваться эффектами объемного 6.1-канального звучания, необходимо
подключить заднюю акустическую систему SURR BACK (стр. 16). Подробности о
подключении к многоканальным входам смотрите в Инструкциях по эксплуатации,
прилагаемых к вашему DVD-проигрывателю, многоканальному декодеру и т.д.
Примечания

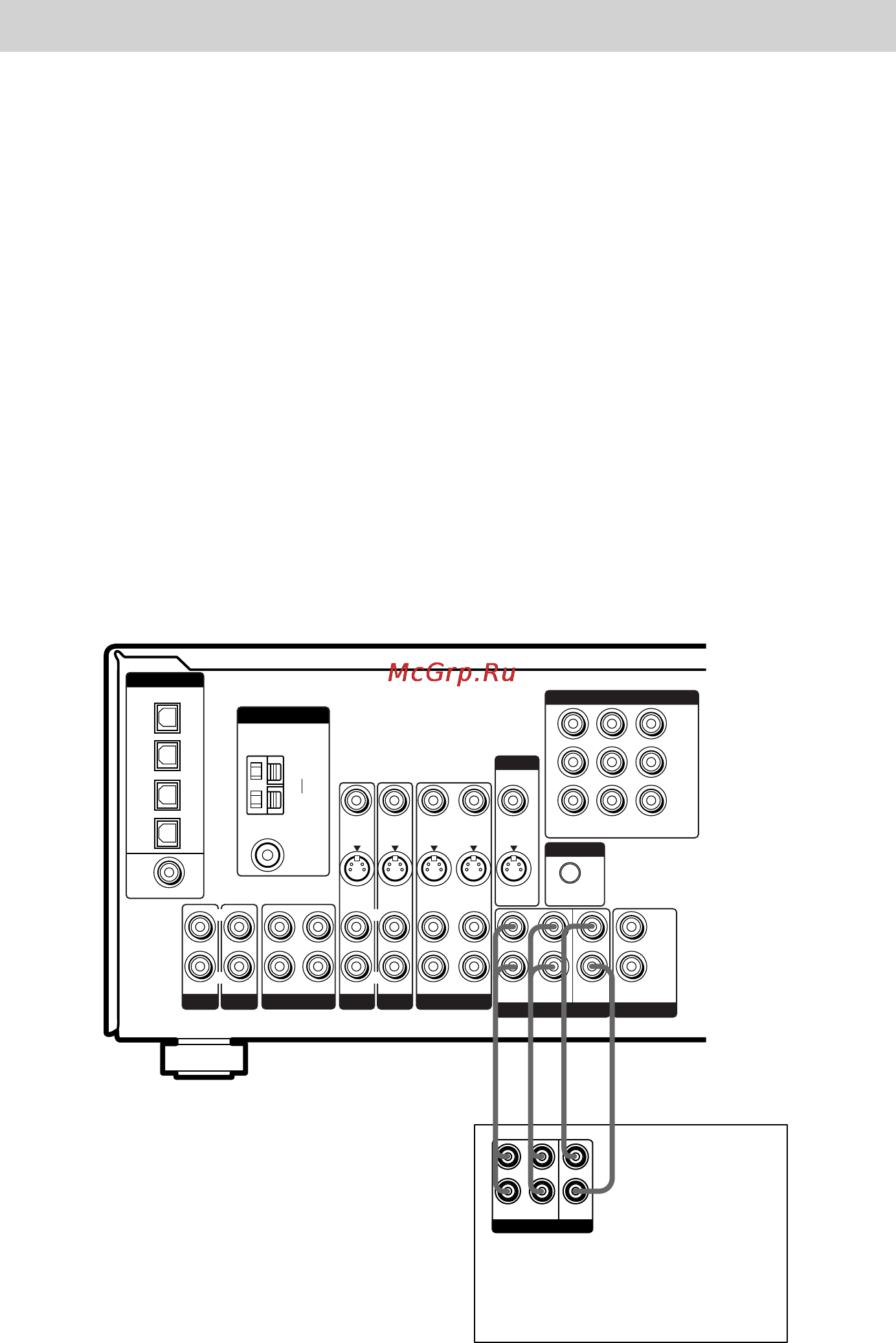

• При применении нижеприведенной схемы соединений регулировку уровней колонок
окружающего звучания и савбуфера следует осуществлять со стороны DVD-проигрывателя
или многоканального декодера.
• Подробности о подключении акустических систем смотрите на стр. 15.
DVD-проигрыватель, CD/
Супер Аудио СD- плейер,
многоканальный декодер
или т.п.
Y
P
B
/B–Y
P
R
/R–Y
y
AM
FM
75Ω
COAXIAL
DIGITAL
ANTENNA
MD/TAPE
CD
/
SACD
OPTICAL
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
CD/
SACD
IN
DVD
IN
COAXIAL
IN OUT
IN
AUX
IN
DVD
S-VIDEO
IN
VIDEO IN
L
R
L
R
L
R
VIDEO 2
S-VIDEO
IN
VIDEO IN
VIDEO 1
AUDIO OUT AUDIO IN
S-VIDEO
OUT
S-VIDEO
IN
VIDEO OUT VIDEO IN
S-VIDEO
OUT
VIDEO OUT
DVD
IN
VIDEO 2
IN
MONITOR
OUT
L
R
FRONT SURROUND
SUB
WOOFER
SUB
WOOFER
SURR
BACK
CENTER
MONITOR
CTRL A1 II
COMPONENT VIDEO
AUDIO IN AUDIO IN
PRE OUT
L
R
L
R
FRONT
SURROUND
SUB
WOOFER
AAG G
MULTI CH OUT
CENTER
MULTI CH IN
