7
RU
Подключение компонентов
STR-DE695 4-244-964-31(1) RU

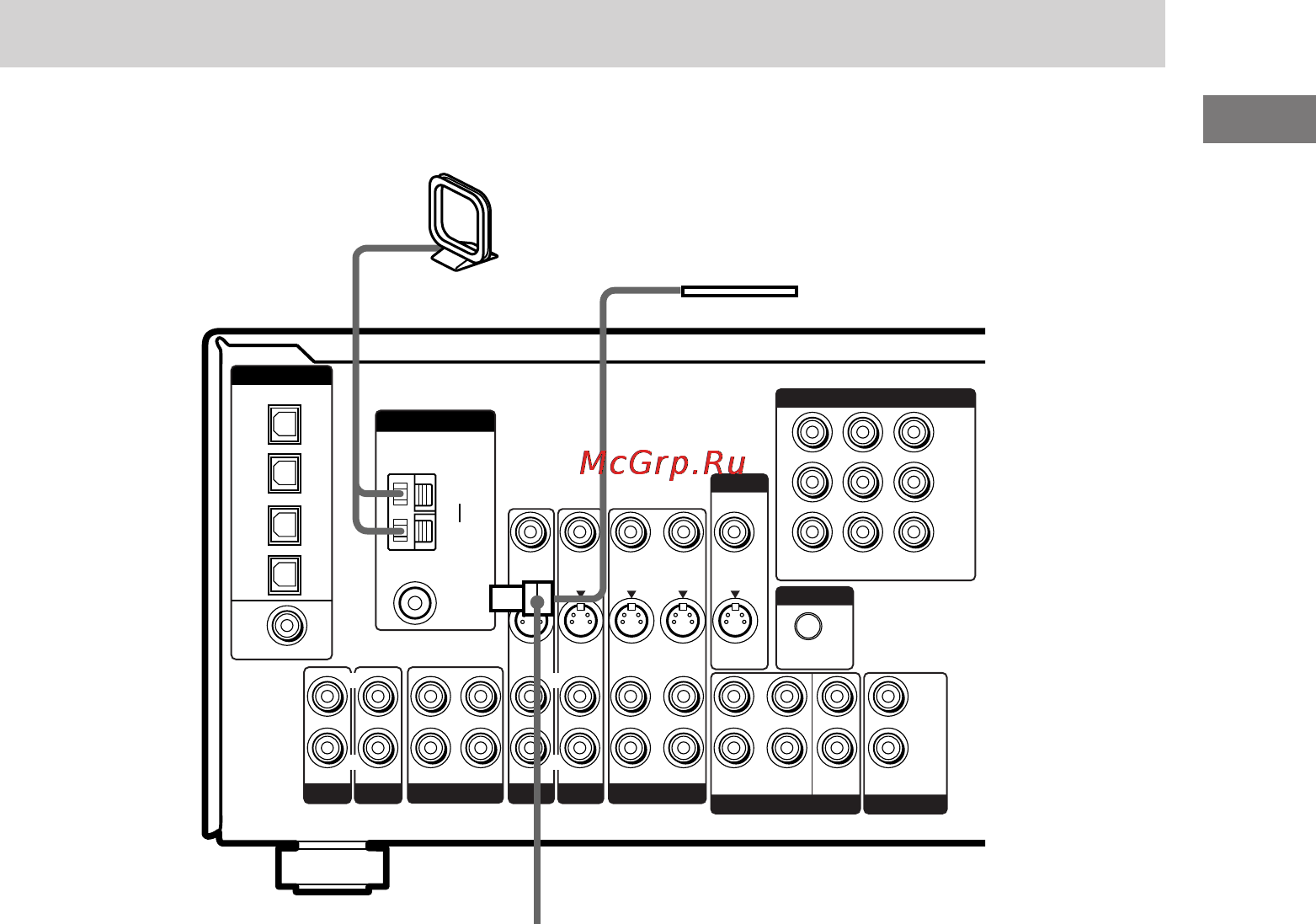

Подключение антенн
Проволочная FM-антенна
(В комплекте)
Рамочная АМ-антенна
(В комплекте)
Примечания по подключению
антенн
• Во избежание шумовой перекрестной
помехи установите рамочную
АМ-антенну на большом расстоянии от
ресивера и других компонентов.
• Натяните проволочную FM-антенну
полностью.
• Соединенная проволочная FM-антенна
должна быть как можно
горизонтальнее.
* Форма разъема отличается в зависимости от районного кода.
*
Y
P
B
/B—Y
P
R
/R—Y
y
AM
FM
75Ω
COAXIAL
DIGITAL
ANTENNA
MD/TAPE
CD
/
SACD
OPTICAL
VIDEO 2
IN
MD/
TAPE
IN
MD/
TAPE
OUT
CD/
SACD
IN
DVD
IN
COAXIAL
IN OUT
IN
AUX
IN
S-VIDEO
IN
VIDEO IN
L
R
L
R
L
R
VIDEO 2
S-VIDEO
IN
VIDEO IN
VIDEO 1
AUDIO OUT AUDIO IN
S-VIDEO
OUT
S-VIDEO
IN
VIDEO OUT VIDEO IN
S-VIDEO
OUT
VIDEO OUT
DVD
IN
VIDEO 2
IN
MONITOR
OUT
L
R
FRONT SURROUND
SUB
WOOFER
SUB
WOOFER
SURR
BACK
CENTER
MONITOR
CTRL A1 II
COMPONENT VIDEO
AUDIO IN AUDIO IN
MULTI CH IN PRE OUT
L
R
DVD
