Подключение компонентов
STR-DE695 4-244-964-31(1) RU

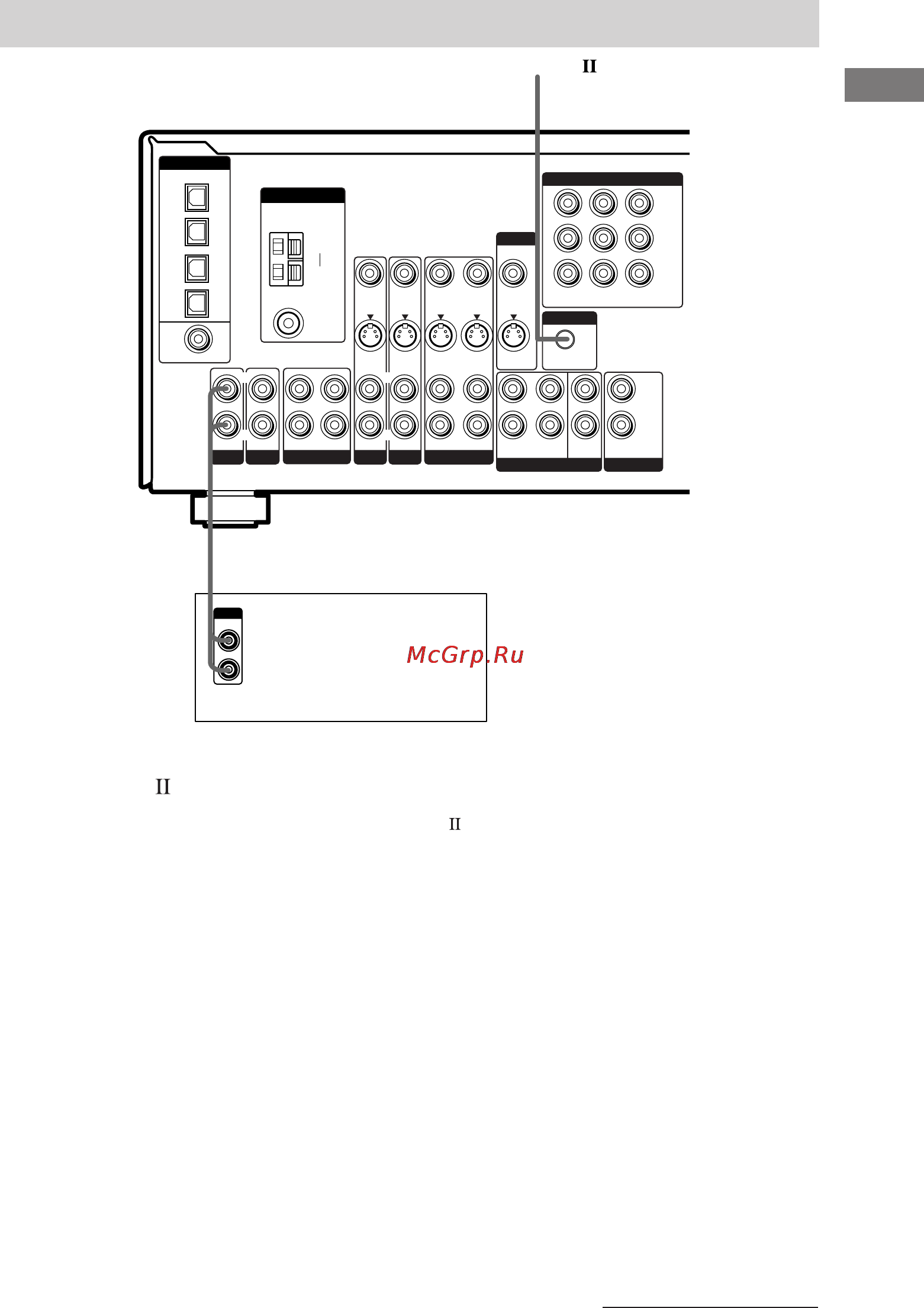

CONTROL A1 hookup
• При наличии CONTROL A1,
совместимого с проигрывателем
компакт-дисков, проигрывателем
дисков Super Audio CD, кассетной
декой или декой для минои-дисков
фирмы Sony
Исползуйте монофонический кабель с
мини-штекером (не прилагается) для
подсоединения гнезда CONTROL A1II
на проигрывателе компакт-дисков,
проигрывателе дисков Super Audio CD,
кассетной деке или деке для мини-
дисков к гнезду CTRL A1II на pecnвере.
Подробные сведения см. в разделе
“Использование системы управления
CONTROL A1II” на стр. 42 и инструкциях
по эксплуатации, прилагаемых к
проигрывателю компакт-дисков,
проигрывателю Super Audio CD,
кассетной деке или деке мини-дисков.
Примечание
Если выполнены соединения CONTROL A1
между ресивером и MD-декой,
соединенной также с компьютером, не
выполняйте операции ресивера во время
использования программы “Sony MD
Editor”. В противном случае может
возникнуть неполадка.
• Если у вас имеется CD-чейнджер
фирмы Sony с селектором COMMAND
MODE (Командный режим)
Если можно установить селектор
COMMAND MODE вашего CD-чейнджера
на CD 1, CD 2 или CD 3, установите
командный режим обязательно на “CD
1” и подключите чейнджер к гнездам CD
на ресивере.
Однако, если имеющийся у вас CD-
чейнджер фирмы Sony оснащен
гнездами VIDEO OUT, установите
командный режим на “CD 2” и
подключите чейнджер к гнездам VIDEО
2 на ресивере.
