Sony STR-DE695 [6/64] Необходимые кабели
![Sony STR-DE695 [6/64] Необходимые кабели](/views2/1090381/page6/bg6.png)
6
RU
STR-DE695 4-244-964-31(1) RU
A Аудиокабель (Нет в комплекте)
Белый (Левый)
Красный (Правый)
B Аудио/видеокабель (Нет в
комплекте)
Желтый (Видео)
Белый (Левый/аудио)
Красный (Правый/аудио)
C Видеокабель (Нет в комплекте)
Желтый
D S-видеокабель (Нет в комплекте)
E Оптический цифровой кабель
(Нет в комплекте)
F Коаксиальный цифровой кабель
(Нет в комплекте)
Подключение компонентов

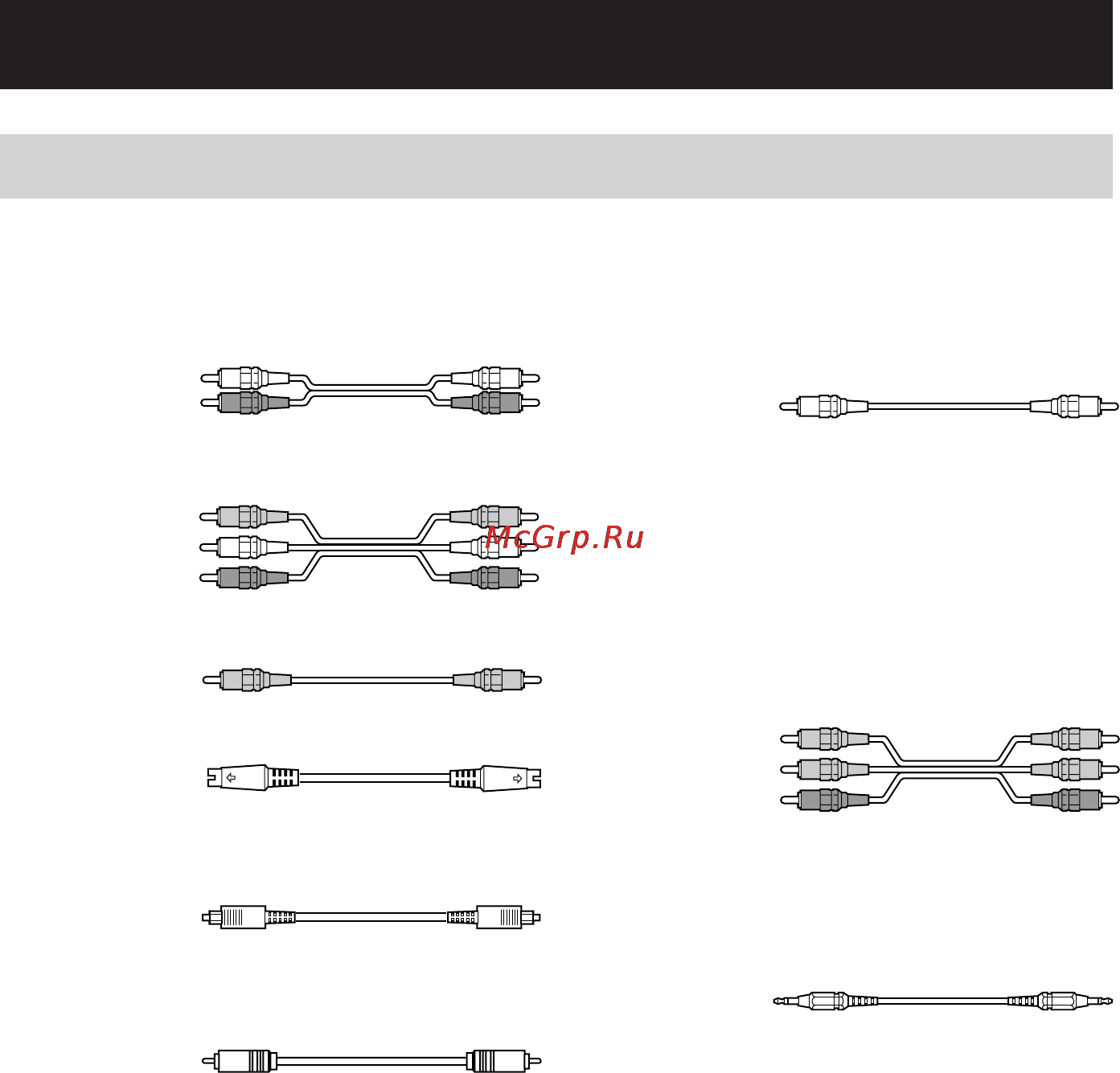

Необходимые кабели
Для подключения компонентов необходимы следующие дополнительные
соединительные кабели: A–G (стр. 8–14).
Перед началом эксплуатации
• Перед выполнением каких-либо соединений выключите питание всех компонентов.
• Не подсоединяйте силовой кабель переменного тока к сети до тех пор, пока не будут
завершены все соединения.
• Следует выполнить соединения прочно во избежание фона и шума.
• Аудио/видеокабели соедините, согласовывая их штеккеры с гнездами на компонентах
по расцветке: желтый (видео) с желтым; белый (аудио левый) с белым; красный (аудио
правый) с красным.
• При подключении оптических цифровых кабелей вставьте разъемы кабелей до щелчка.
• Не допускаются изгиб оптического цифрового кабеля и образование узла на нем.
G Монофонический аудиокабель
(Нет в комплекте)
Черный
Совет
Аудиокабель A разделяется на два
монофонических аудиокабеля G.
H Kомпонентный видеокабель (Hет в
комплекте)
(Tолько, за исключением моделей с
районным кодом CEL, CEK)
3еленый
Cиний
Kрасный
I Mонофонический кабель с мини-
штекером (Нет в комплекте)
(За исключением моделей с районным
кодом CEL, CEK)
Черный
