Подключение и настройка акустических систем
17
RU
STR-DE695 4-244-964-31(1) RU
Операции первоначальной
настройки
Перед тем как вы используете ресивер
первоначально, отрегулируйте
параметры SET UP с тем, чтобы ресивер
соответствовал вашей системе.
Регулируемые параметры приведены на
стр. 62. Установки акустических систем
смотрите на стр. 17–22 и стр 41 для
всех остальных параметров.
Настройка по
многоканальному
окружающему звучанию

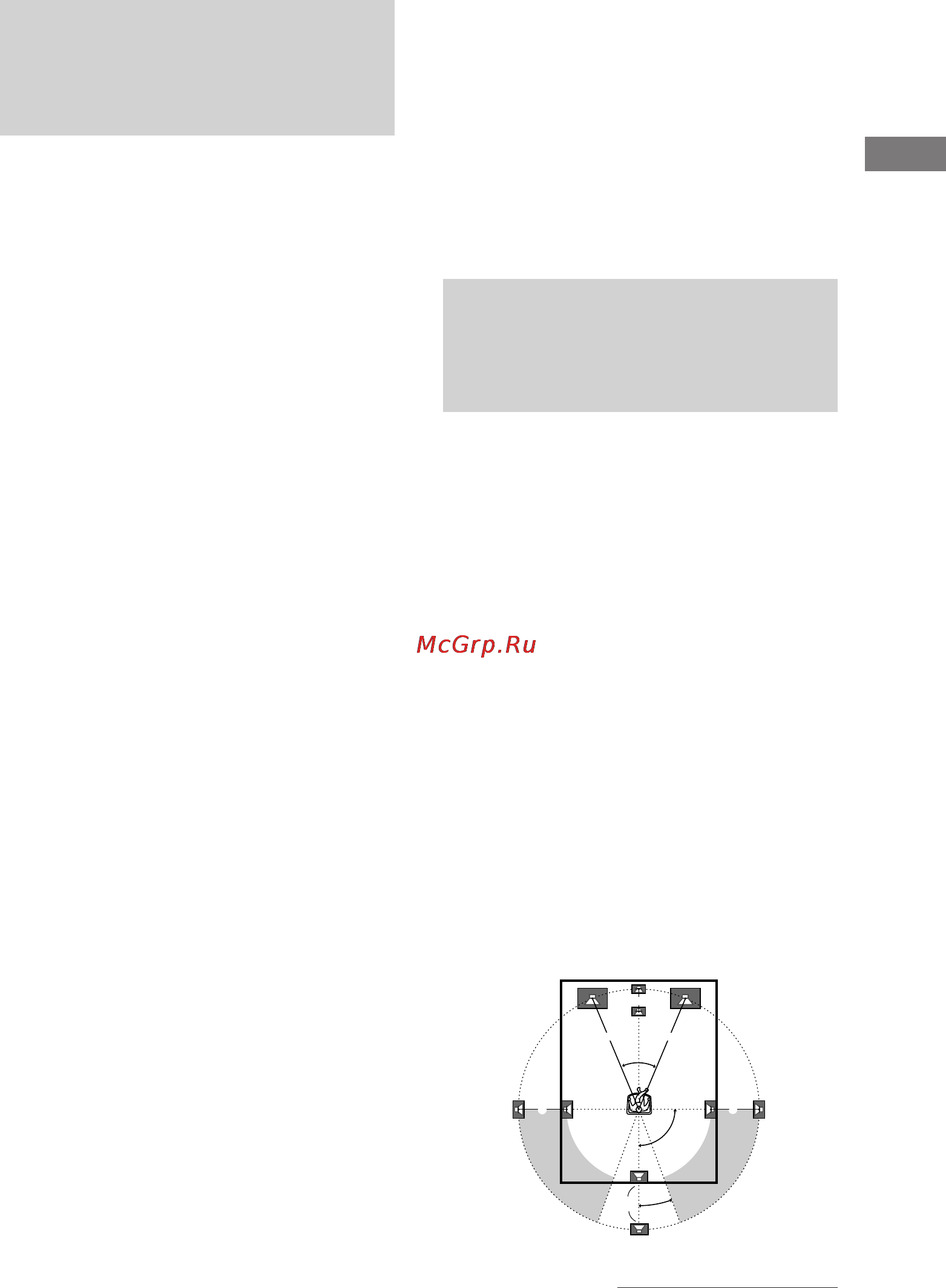

Для обеспечения наилучшего возможного
окружающего звучания все
акустические системы должны быть
расположены на одинаковом
расстоянии от места слушателя (A).
Однако, настоящий ресивер позволяет
вам разместить громкоговоритель
центрального канала на 1,5 м ближе
(B) и колонки окружающего звучания
на 4,5 ближе (C) и громкоговоритель
объемого звучания ближе на 4,5 метра
к месту слушателя.
Фронтальные колонки можно размещать
на расстоянии 1,0 - 7,0 м от места
слушателя (A).
Вы можете установить колонки
окружающего звучания или за вами,
или сбоку в зависимости от формы
комнаты (и т.д.).
При установке колонок окружающего
звучания сбоку
(в долговатой комнате)
Продолжение следует
Операции
первоначальной
настройки
После подключения акустических
систем и включения питания очистите
память ресивера. Затем установите
параметры акустических систем
(размер, расположение и т.д.) и
выполните остальные операции
первоначальной настройки,
необходимые для вашей системы.
Совет
Для проверки аудиовыхода во время
настройки (настройки во время
воспроизведения звука) следует проверить
правильность соединений (стр. 22).
Очистка памяти ресивера
Перед первым использованием
ресивера, или когда необходимо
очистить его память, выполните
следующие операции.
1 Выключите ресивер.
2 Удерживайте кнопку ?/1 нажатой в
течение 5 сек.
На дисплее попеременно отображаются
надписи “PUSH” и “ENTER”.
3 Нажимая кнопку ENTER.
После того как на дисплее на
некоторое время появится
индикация “clearing”, появится
индикация “CLEARED”.
Приведенные ниже параметры
возвращаются в заводскую
настройку.
• Все уставки в меню SET UP,
CUSTOM, LEVEL и EQ.
• Звуковое поле, запомненное для
каждой функции и
предустиановленной станции.
• Все параметры звукового поля.
• Все предустановленные станции.
• Все индексные названия для
переключателей входа и
предварительно настроенных
станций.
• Основная громкость сбросится на
“VOL MIN”.
45°
90°
20°
A A
B
CC
D
