Подключение и настройка акустических систем
21
RU
STR-DE695 4-244-964-31(1) RU
Регулировка этих параметров при
одновременном прослушивании позволяет
получить лучшее окружающее звучание.
Попробуйте!

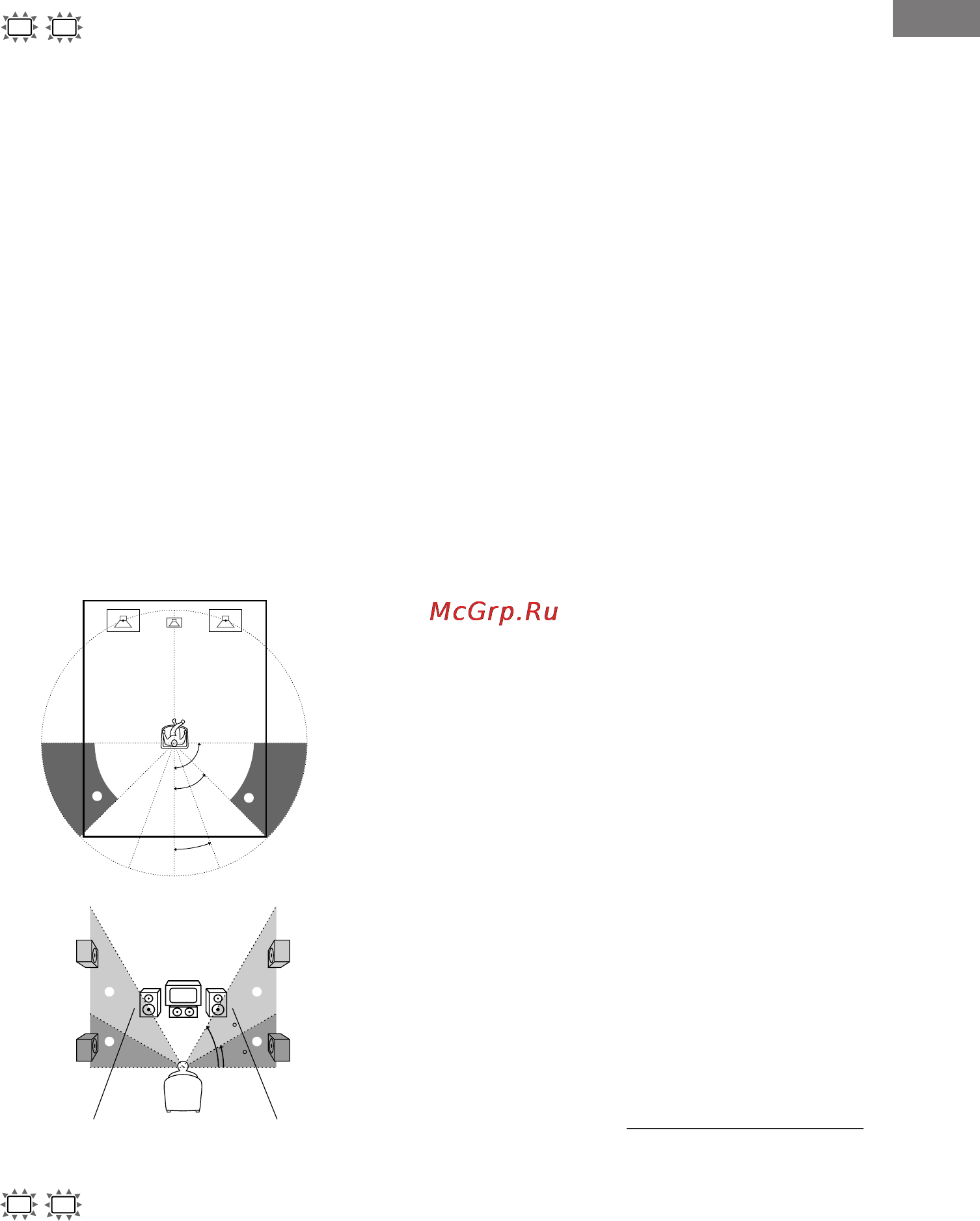

x Размещение колонки
пространственного звучания
(
SL
SR
XXXXXXX)*
Этот параметр позволяет установить
положение и высоту акустических систем
пространственного звучания для их
правильной работы в режимах Digital
Cinema Sound Surround. Подробнее см.
рисунок ниже.
• Выберите “SIDE/LO”, если расположение
акустической системы пространственногo
звучания соответствует плану A и C.
• Выберите “SIDE/HI”, если расположение
акустической системы пространственногo
звучания соответствует плану A и D.
• Выберите “BEHD/LO”, если расположение
акустической системы пространственногo
звучания соответствует плану B и C.
• Выберите “BEHD/HI”, если расположение
акустической системы пространственногo
звучания соответствует плану B и D.
* Эти параметры не действительны, когда
“Pазмер колонок окружающего звучания
(
SL
SR
)” установлен на “NO”.
Совет
Положение громкоговорителя
пространственного звучания специально
предназначено для обеспечения режимов
Digital Cinema Sound с виртуальными
элементами.
В режиме Digital Cinema Sound положение
громкоговорителей не так важно, как в
других режимах. Все режимы с
виртуальными элементами разрабатывались
с учетом того, что громкоговоритель
пространственного звучания будет
расположен сзади положения слушателя, но
звуковое представление остается очень
согласованным, даже если громкоговоритель
пространственного звучания расположен под
большим углом. Однако, если
громкоговорители направлены на слушателя
и расположены непосредственно справа и
слева от него, работа звуковых полей с
виртуальными элементами будет
неэффективной, если для параметра
положения громкоговорителя
пространственного звучЉания не будет
установлено значение “SIDE/LO” или “SIDE/
HI”.
Тем не менее, в каждой среде
прослушивания существует множество
переменных величин, таких как отражение
звука от стен, и при использовании “BEHD/
HI” может быть получен более оптимальный
результат, когда громкоговорители
расположены высоко над точкой
прослушивания, даже если они размещены
непосредственно слева или справа. Поэтому,
несмотря на то, что в результате может быть
выбрана настройка, противоречащая
описанию в разделе “Размещение колонки
пространственного звучания”,
рекомендуется воспроизводить программное
обеспечение, закодированное с
использованием многоканального объемного
звука, и послушать, как изменяется среда
прослушивания в зависимости от установки
того или иного значения. Следует выбрать
установку, при которой хорошо чувствуется
пространственность звучания и создается
пространство, где оптимально смешивается
звук от колонок окружающего звучания со
звуком от фронтальных. Если вы не можете
определить, какая установка является
оптимальной, то рекомендуется выбрать
“BEHD/LO” или “BEHD/HI” и получить
подходящий баланс за счет регулировки
параметра расстояния колонок и их уровней.
Продолжение следует
60
30
C
D
C
D
45°
90°
20°
B
B
A
A
