Подключение внешних устройств

Панель с разъемами

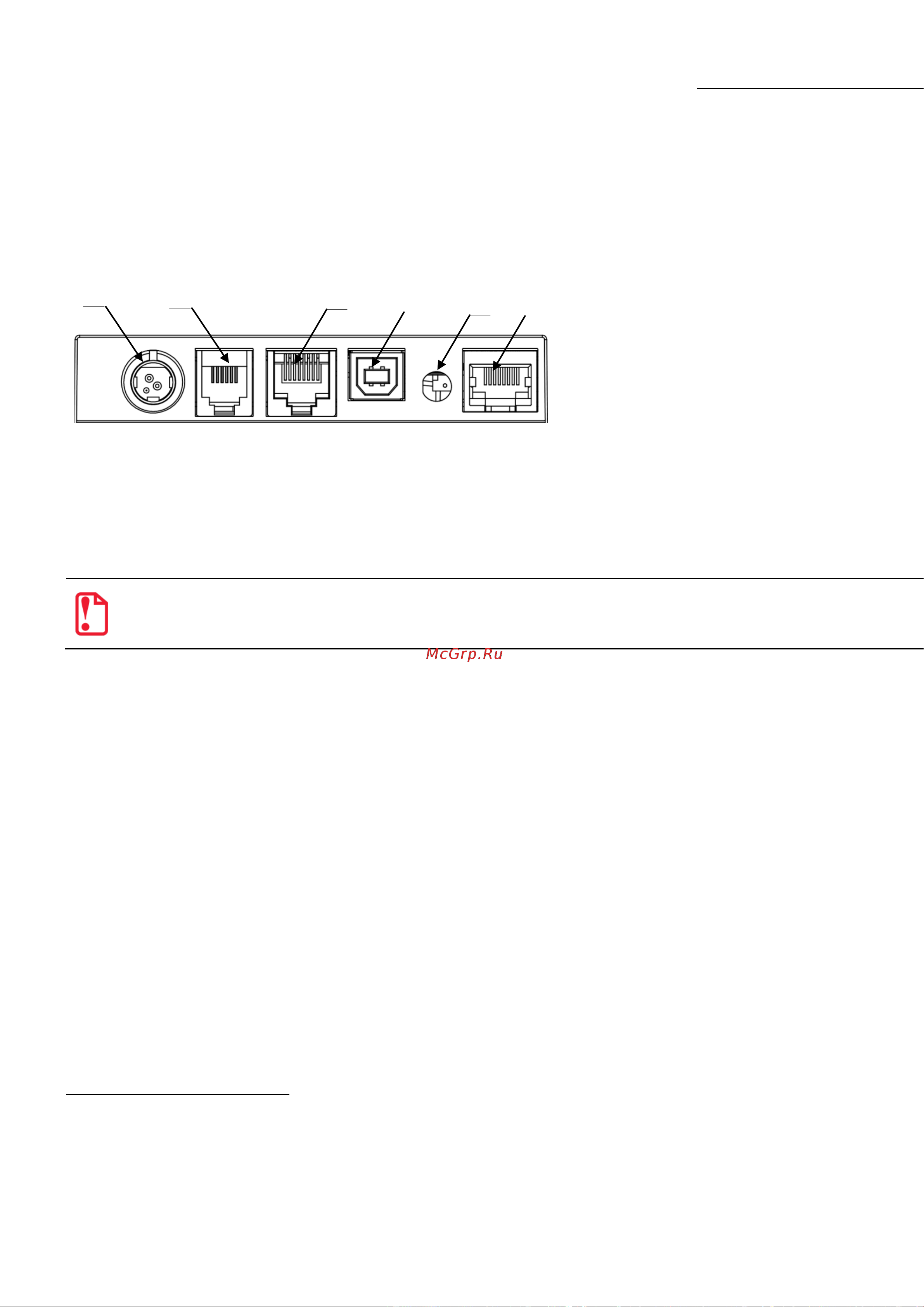

Рисунок 4. Разъемы для подключения внешних устройств к ККТ

1. Разъем для подключения

блока питания 24В.

2. Разъем для подключения

денежного ящика.

3. Разъем стандарта RS-232

(TPR8P8C).

4. Разъем стандарта USB (В).

5. Проем для установки антенны

3G (при производстве

закрывается заглушкой).

6. Разъем Ethernet.

Подключение любых устройств к ККТ допускается только после отключении питания ККТ.

В ККТ АТОЛ 55Ф реализовано два канала передачи данных стандарта RS-232 через разъем RS

(рисунок 4, позиция 3). Первый канал служит для подключения к ККТ адаптера PS/2 или

подключения ККТ к ПК, порт имеет настраиваемую скорость передачи данных 1200-115200 бод

(Вкладка «Основные» на стр. 21). Второй канал служит для подключения к ККТ дисплея покупателя.

Для подключения ККТ к ПК и подключения к ККТ дисплея покупателя рекомендуется использовать

специальный кабель-разветвитель ДП–ККТ–ПК

Требования к кабелю USB

Допустимо использовать кабели USB

, соответствующие следующим требованиям:

 диаметр кабеля – не менее 4 мм (экранирован);

 рекомендуемая длина кабеля не более 1,8 м;

 рекомендуется использовать USB-кабель, оснащенный ферритовыми кольцами (в части

кабеля, подключаемого к разъему ККТ);

– В базовый комплект поставки не входит. В случае, когда возникает необходимость подключить устройство, не

входящее в комплект поставки и приобретенное не у изготовителя ККТ (или его представителя), необходимо

обратиться к изготовителю ККТ (или его представителю) для уточнения совместимости ККТ и подключаемого

оборудования; требуемых параметров конфигурации и настройки ККТ и оборудования.

– В базовый комплект поставки не входит.
