9
[Подготовка ККТ к эксплуатации]

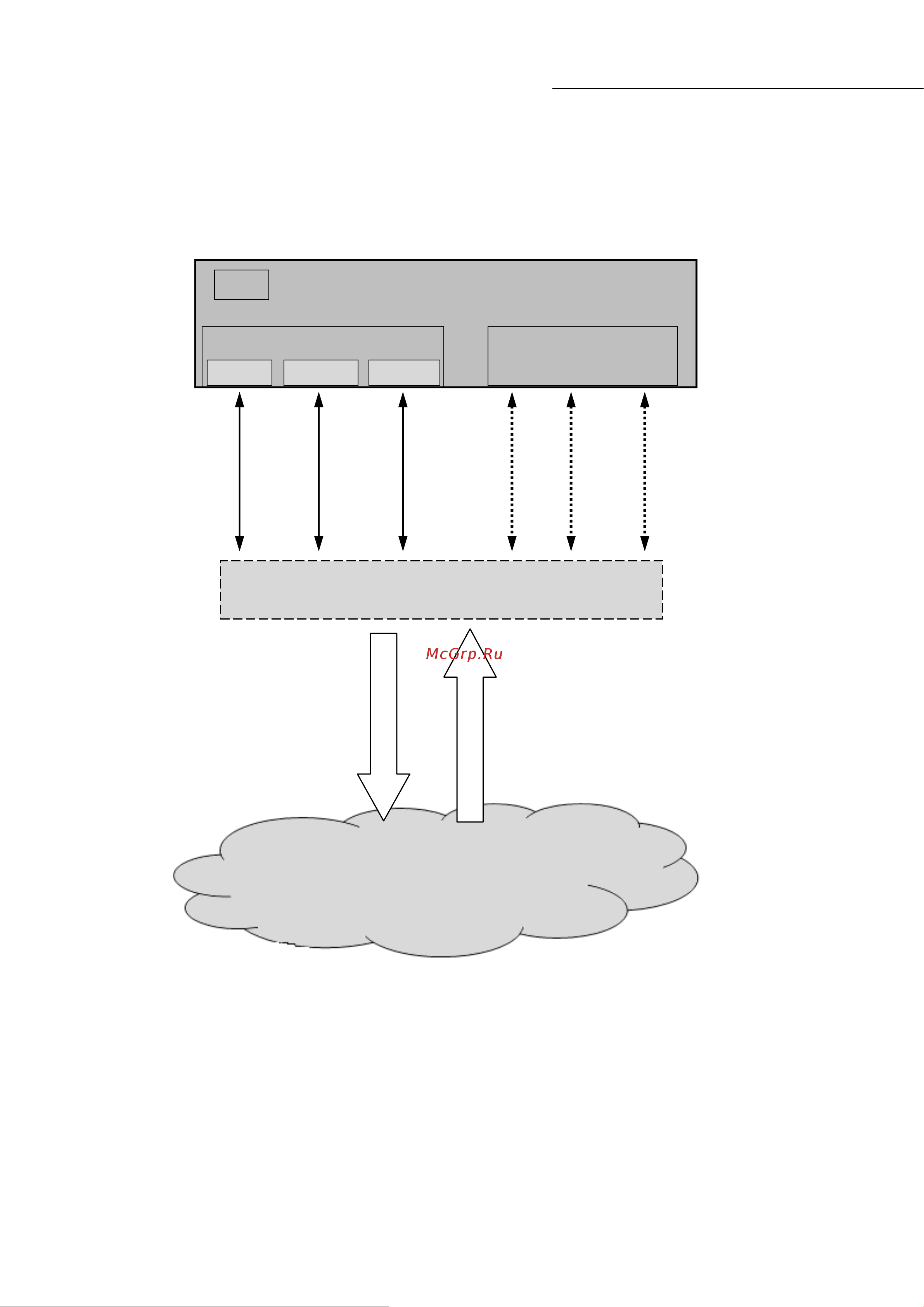

Взаимодействие ККТ с ОФД
В целях обеспечения информационной безопасности первичное подключение ККТ по каналам
связи осуществляется через межсетевой экран (маршрутизатор, шлюз и т.д.)
ККТ
ФН
Беспроводные интерфейсы
(WiFi/Bluetooth/GSM/3G/2G)
Проводные интерфейсы
USB B
RJ45(LAN)
RJ45
USB host
Ethernet
RS-232
WiFi
Bluetooth
Каналы сотовой
связи (GSM/3G/2G)
Межсетевой экран
(маршрутизатор, шлюз и т.д.)
ОФД
Фискальный документ
Подтверждение оператора
