[Описание ККТ]
Заправка бумаги
В данной ККТ предусмотрена работа с чековой лентой шириной 44 и 57. Далее приводится
описание установки в ККТ рулона чековой ленты разной ширины.
При использовании ЧЛ шириной 44 мм необходимо выполнить следующие действия.
1. Нажать кнопку открытия крышки
ККТ (1) и откинуть крышку ККТ (2).
2. Установить рулон ЧЛ (3) в лоток
(термочувствительный слой с
внешней стороны ЧЛ!) и вытянуть
свободный конец ленты (4).
3. Закрыть крышку так, чтобы
свободный конец ленты попал в
прорезь крышки.
4. Нажать кнопку промотки ЧЛ (5) и
проверить свободный ход ленты.

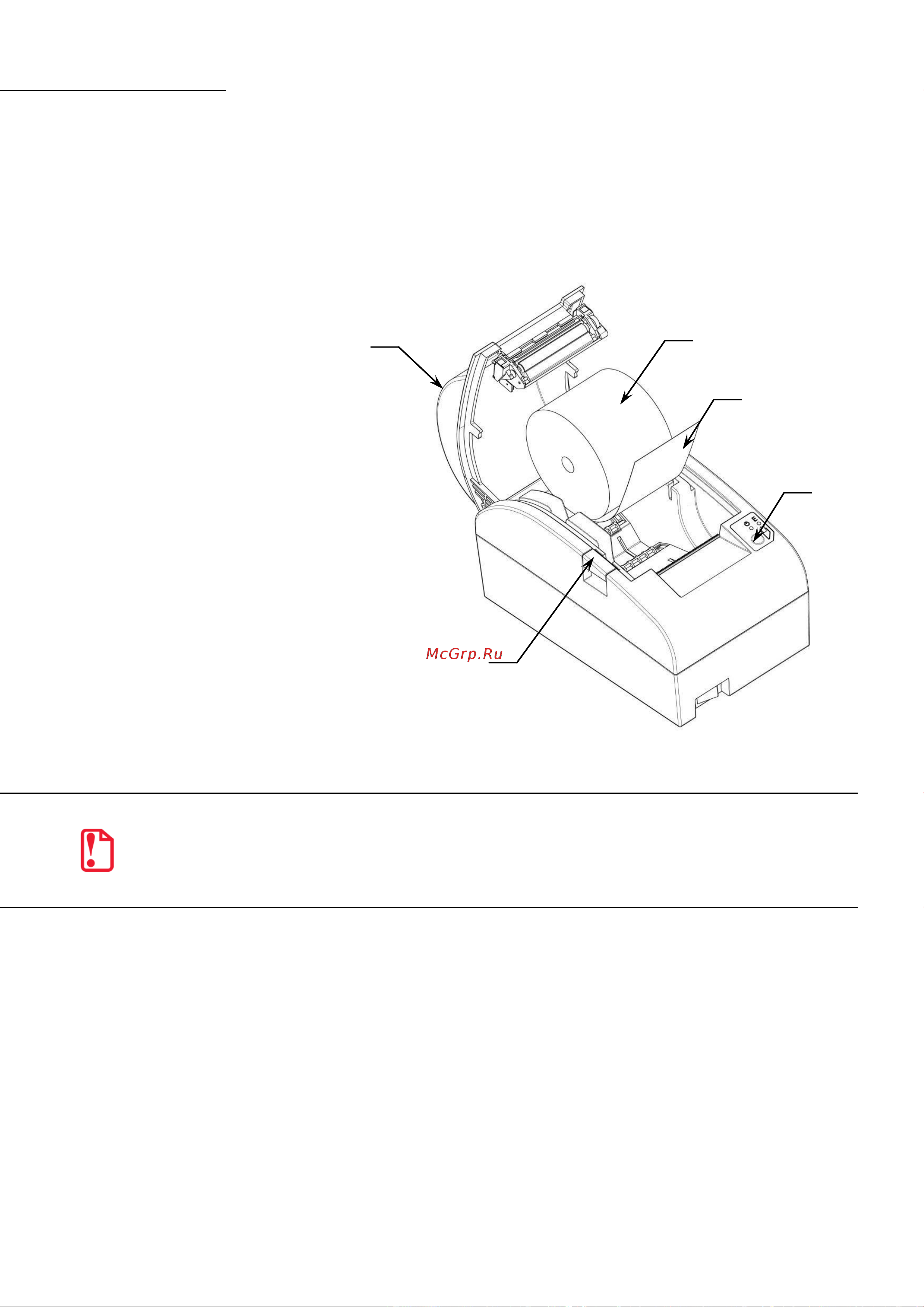

Рисунок 6. Заправка бумаги при горизонтальной установке ККТ
st
Запрещается открывать крышку во время печати.
Запрещается вытягивать ленту вручную при закрытой крышке, это может повредить
устройство.
Не допускается установка неплотно намотанных рулонов бумаги.
3
4
2
5
1
