[Описание ККТ]

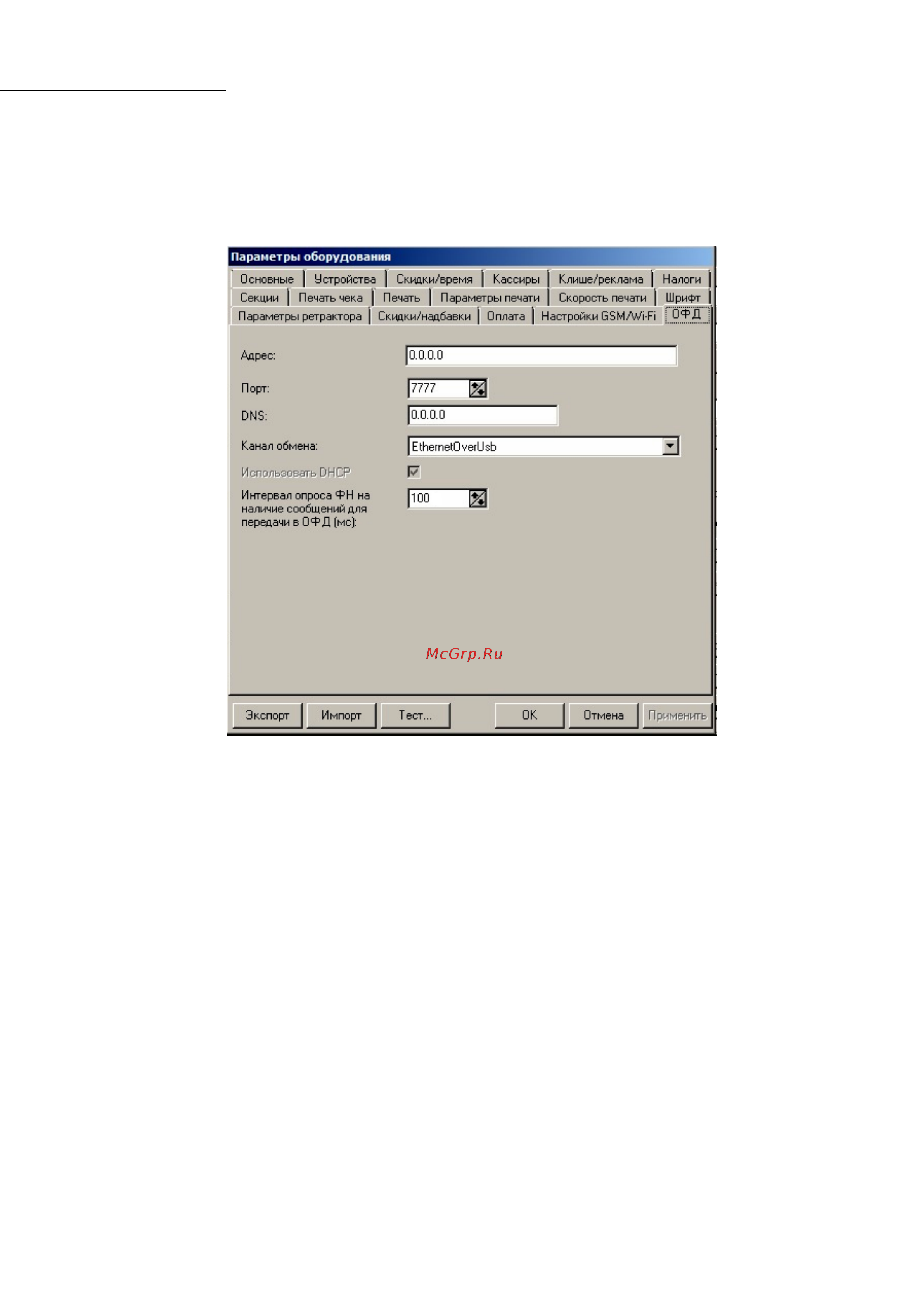

Вкладка «ОФД»
На данной вкладке производится настройка интерфейса и канала обмена с оператором
фискальных данных (ОФД), аккредитованного налоговыми органами (ФНС). Вся информация
предоставляется ОФД (подробнее смотрите раздел «Взаимодействие с ФНС через ОФД»).
Параметр Использовать DHCP не доступен для редактирования в данной ККТ.
Адрес. В поле вводится адрес сервера (можно указать IP-адрес или URL-адрес сайта оператора).
По умолчанию: 0.0.0.0.
Порт. В поле нужно указать номер порта (диапазон 0..9999), по которому будет
осуществляться обмен данными с ОФД.
По умолчанию: 7777.
DNS. В поле указывается система доменных имен.
По умолчанию: 0.0.0.0.
Канал обмена. В поле нужно указать канал обмена, по которому будет осуществляться обмен:
EthernetOverUSB;
EthernetOverRS;
Ethernet;
Wifi;
GSM модем.
По умолчанию: EthernetOverUSB.
