24
[Описание ККТ]

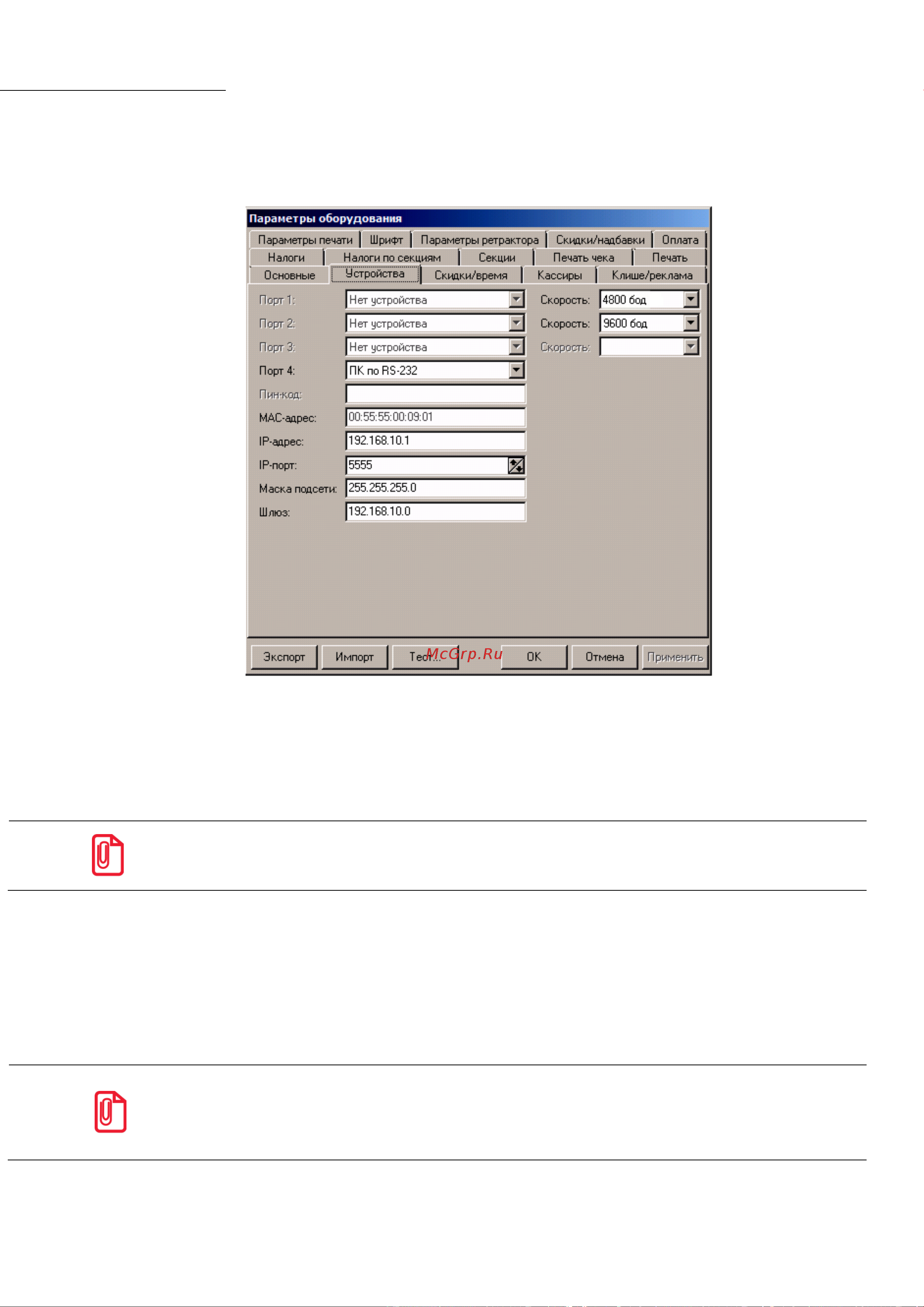

Вкладка «Устройства»
На данной вкладке выбирается тип подключения ККТ к ПК.
Для данной модели ККТ параметры Порт 1, Порт 2, Порт 3, всегда недоступны.
Порт 4. Поле предназначено для настройки канала связи, посредством которого
осуществляется обмен данными ККТ с ПК (один из интерфейсов RS-232, USB, Bluetooth или
WiFi). Подробнее о подключении ККТ по каждому из интерфейсов смотрите раздел
«Сервисный режим».
s
t
Подключение оборудования обоих типов одновременно невозможно. При изменении канала связи с
ПК необходимо выключить и снова включить питание ККТ, чтобы настройки вступили в силу.
По умолчанию в ККТ: RS-232.
Скорость. Поля предназначены для настройки скорости обмена ККТ с ПК. На этой скорости ККТ
ожидает команды от ПК. Только если эта скорость совпадает со скоростью драйвера, то возможна
работа ПК с ККТ. То есть, если ПК посылает команды на скорости отличной от той, на какой ККТ
ожидает получать команды, совместная работа ПК и ККТ невозможна.
По умолчанию в ККТ: Скорость 4800 бод.
s
t
При изменении канала связи с ПК необходимо выключить и через две секунды снова включить
питание ККТ, чтобы настройки вступили в силу. При изменении скорости в данном поле драйвер
(при записи настроек в ККТ) автоматически изменяет свою скорость для предотвращения потери
связи с ККТ из-за различия скоростей драйвера и ККТ.
Пин-код. В поле вводится Пин-код для работы по интерфейсу Bluetooth.
