20
[Описание ККТ]

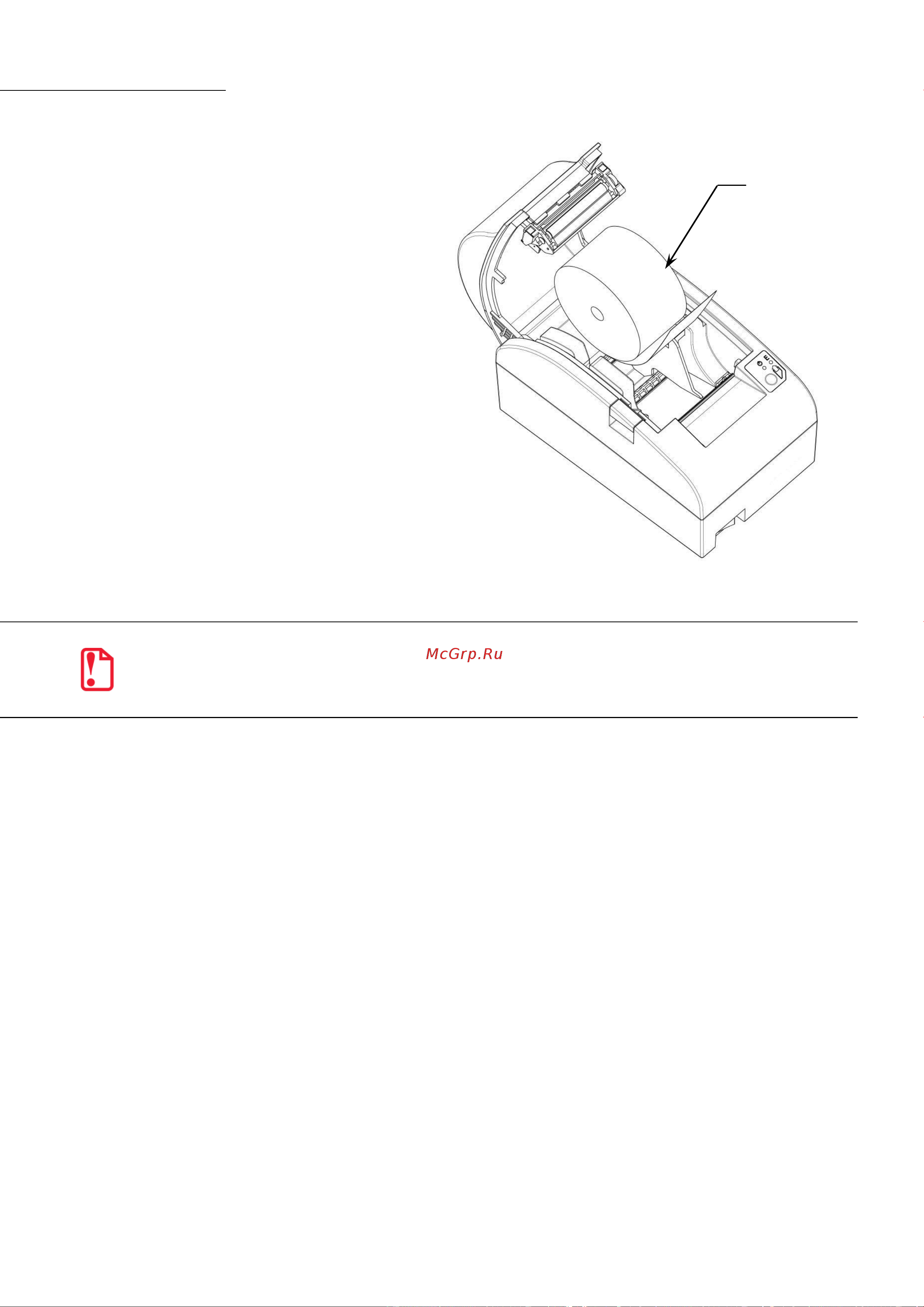

2. Установить рулон ЧЛ (2).
Рисунок 9. Установка ЧЛ шириной 44 мм
st
При установке ЧЛ шириной 44 мм необходимо произвести настройку количества символов в
строке в ККТ, в противном случае печатаемая строка будет обрезана. Подробнее о количестве
символов в строке смотрите в описании общего драйвера ККТ, вкладка «Параметры печати» на
странице 29 настоящего руководства.
В случае остановки («заедания») продвижения бумаги необходимо:
1. Открыть крышку принтера ККТ.
2. Освободить печатающее устройство от смятых кусочков бумаги.
3. Обрезать конец замятой ленты.
4. Заправить бумагу, как описано выше.
При перекосе бумаги необходимо:
1. Открыть крышку ККТ.
2. Установить ленту в штатное положение.
3. Закрыть крышку так, чтобы свободный конец ЧЛ находился в прорези крышки.
