Подготовка к эксплуатации
HT-SS500
2-682-472-81 (2)

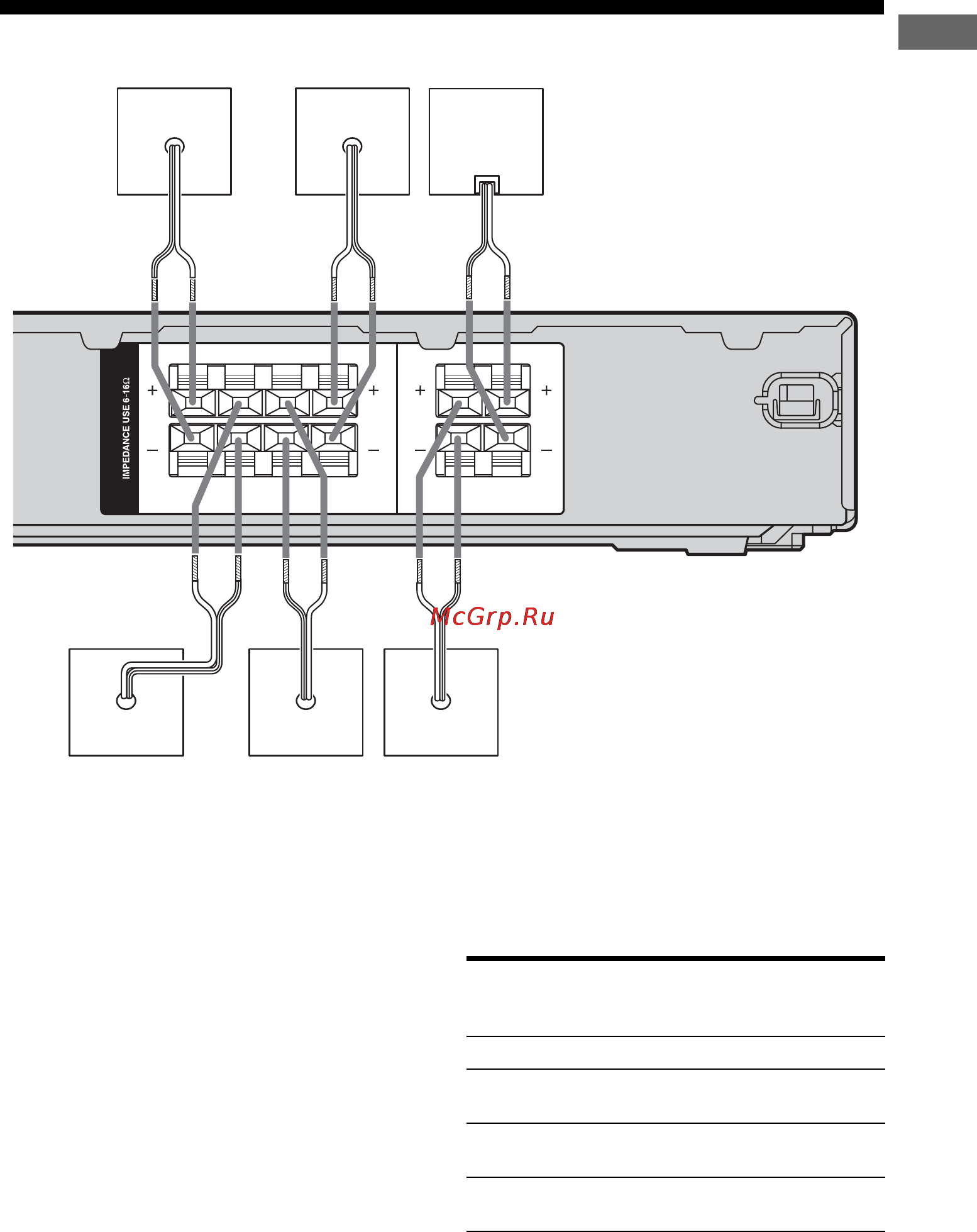

2. Подключение громкоговорителей
AПередний громкоговоритель
(Левый)
BПередний громкоговоритель
(Правый)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (Левый)
EГромкоговоритель объемного
звучания (Правый)
FСабвуфер
Совет
Для повышения производительности
системы используйте прилагаемые
громкоговорители.
Чтобы правильно
подсоединить
громкоговорители
Проверьте тип громкоговорителя по
наклейке* на задней панели или нижней
панели громкоговорителей.
* На наклейке центрального
громкоговорителя и сабвуфера
отсутствуют символы. Сведения о типе
громкоговорителя см. на стр. 3.
LLR
RL
SPEAKERS
R
LR
FRONT SURROUND CENTER
SUB
WOOFER
B
C
F
AE
D
Символ на
наклейке
громкоговорителя
Ти п
громкоговорителя
L Передний левый канал
R Передний правый
канал
SL Левый канал
объемного звучания
SR Правый канал
объемного звучания
