Sony HT-SS500 [18/60] Подключение видеокомпонентов
![Sony HT-SS500 [18/60] Подключение видеокомпонентов](/views2/1090750/page18/bg12.png)
18
RU
C:\Documents and Settings\pc13\Desktop\PMRF_HT-
SS500\JC060000_2682472812SS500_RU\2682472812\RU03CON_HT-SS500-CEL.fm
masterpage: Left
HT-SS500
2-682-472-81 (2)

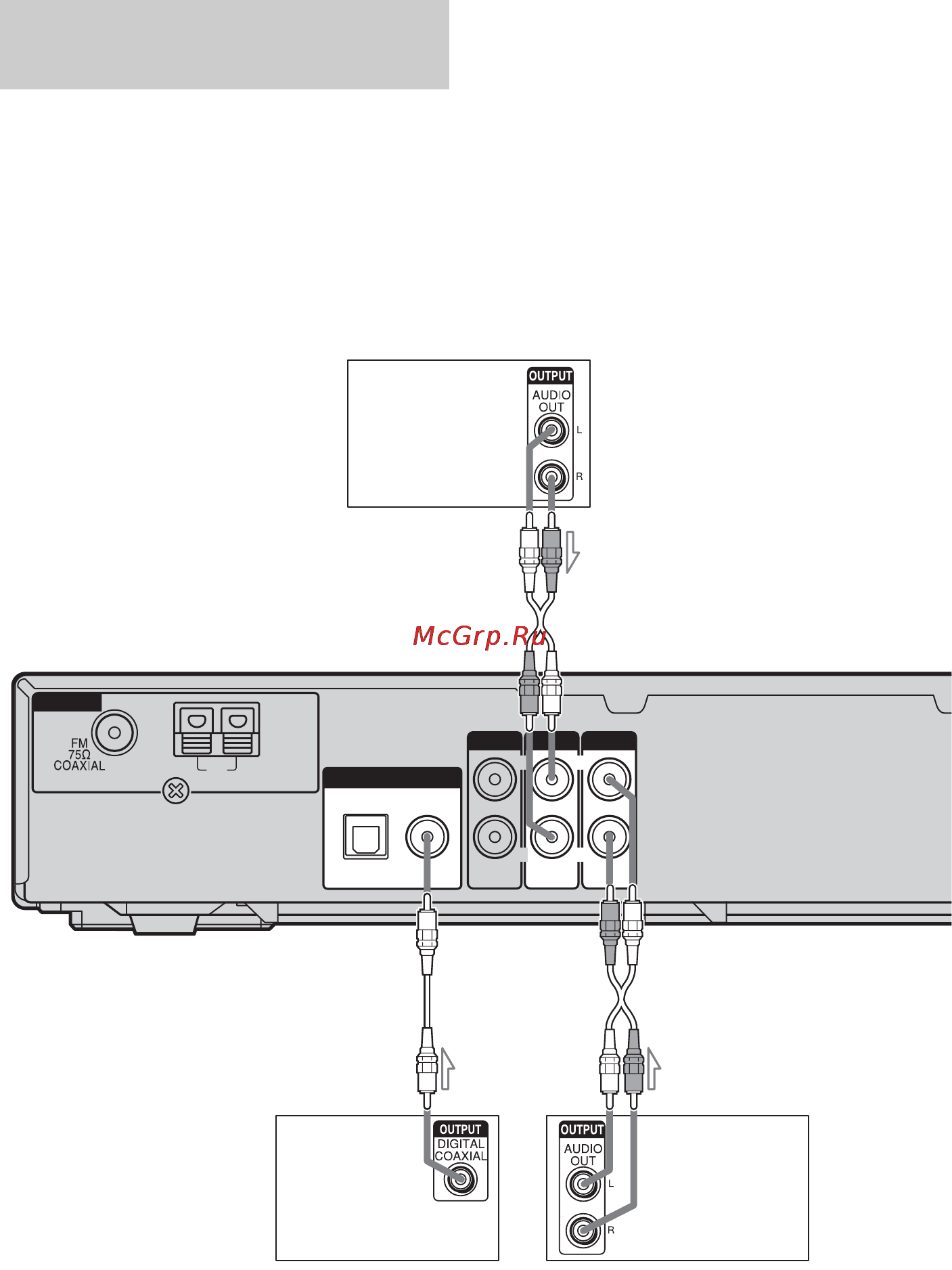

На следующем рисунке показано
подключение видеокомпонентов, таких
как проигрыватель DVD, DVD-
рекордер, спутниковый тюнер или
видеомагнитофон.
При подключении DVD-
рекордера
Обязательно измените заводские
установки для кнопки ввода DVD на
пульте дистанционного управления,
чтобы эту кнопку можно было
использовать для управления DVD-
рекордером. Для получения
дополнительной информации см. раздел
“Изменение назначений кнопок” (стр.
49).
Подключение
видеокомпонентов
U
ANTENNA
SA-CD/CD
AUDIO IN AUDIO IN
VIDEO 1
R
L
R
AM
OPT IN
SA-CD/CD
DIGITAL
DVD
COAX IN
VIDEO 2
AUDIO IN
L
Спутниковый
тюнер
A
DVD-проигрыватель/
DVD-рекордер
Видеомагнитофо
BA
A Аудиокабель (не прилагается)
B Коаксиальный цифровой кабель (оранжевый) (прилагается)
