Sony HT-SS500 [20/60] Подключение антенн
![Sony HT-SS500 [20/60] Подключение антенн](/views2/1090750/page20/bg14.png)
20
RU
C:\Documents and Settings\pc13\Desktop\PMRF_HT-
SS500\JC060000_2682472812SS500_RU\2682472812\RU03CON_HT-SS500-CEL.fm
masterpage: Left
HT-SS500
2-682-472-81 (2)

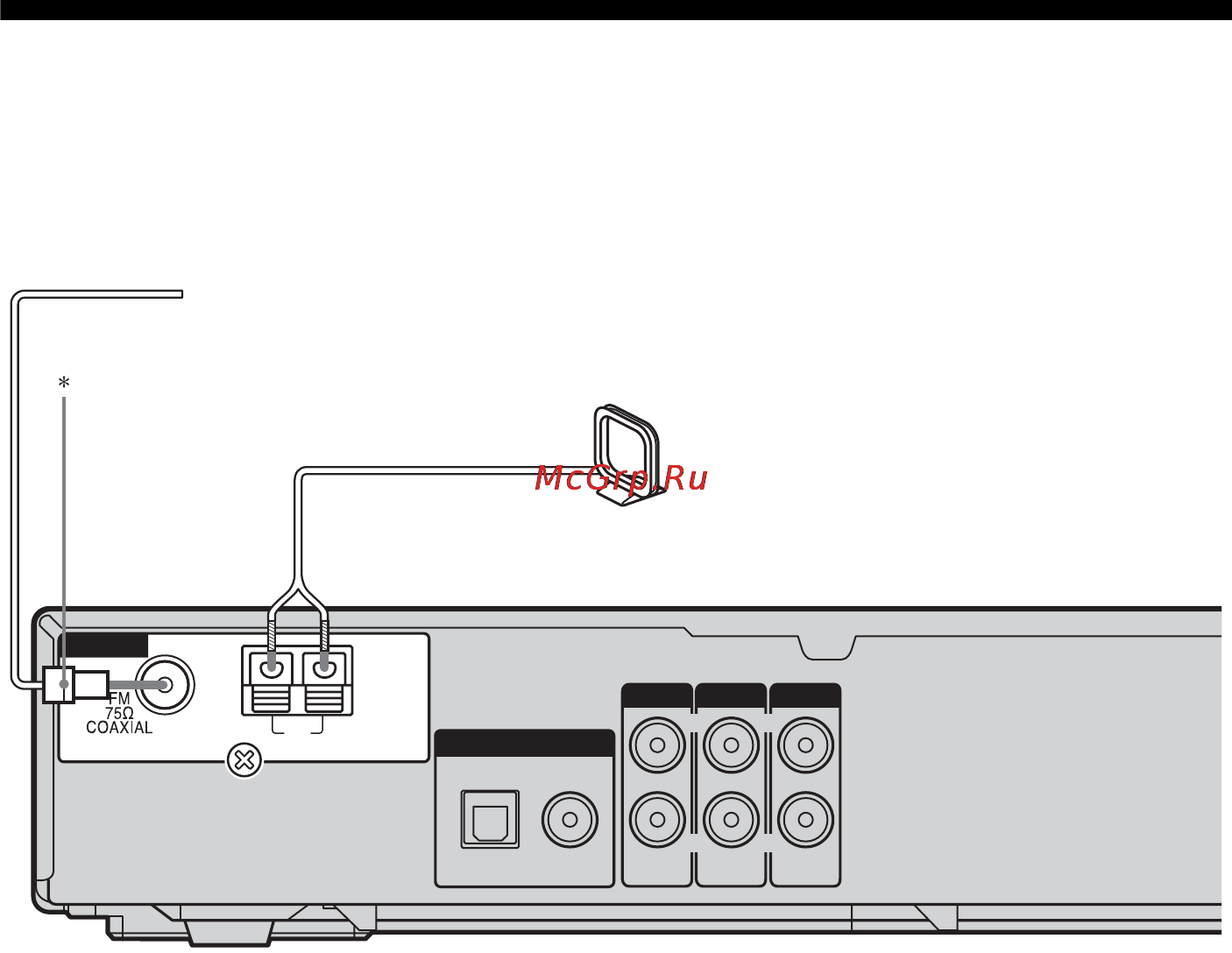

4. Подключение антенн
Подключите входящие в комплект
антенны: рамочную для диапазона АМ и
проволочную для диапазона FM.
* Конфигурация разъемов может отличаться
в зависимости от того, какой код региона
имеет данный ресивер.
Примечания
•Во избежание помех приема рамочную
антенну AM необходимо установить как
можно дальше от ресивера и других
компонентов.
•Обязательно полностью растяните
проволочную антенну FM.
•После подключения проволочной антенны
FM поддерживайте, насколько это
возможно, ее горизонтальное положение.
U
ANTENNA
DVD
COAX IN
OPT IN
SA-CD/CD
DIGITAL
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
AM
Проволочная антенна FM (прилагается)
Рамочная антенна АМ
(прилагается)
