8
RU
C:\Documents and Settings\pc13\Desktop\PMRF_HT-
SS500\JC060000_2682472812SS500_RU\2682472812\RU03CON_HT-SS500-CEL.fm
masterpage: Left
HT-SS500
2-682-472-81 (2)

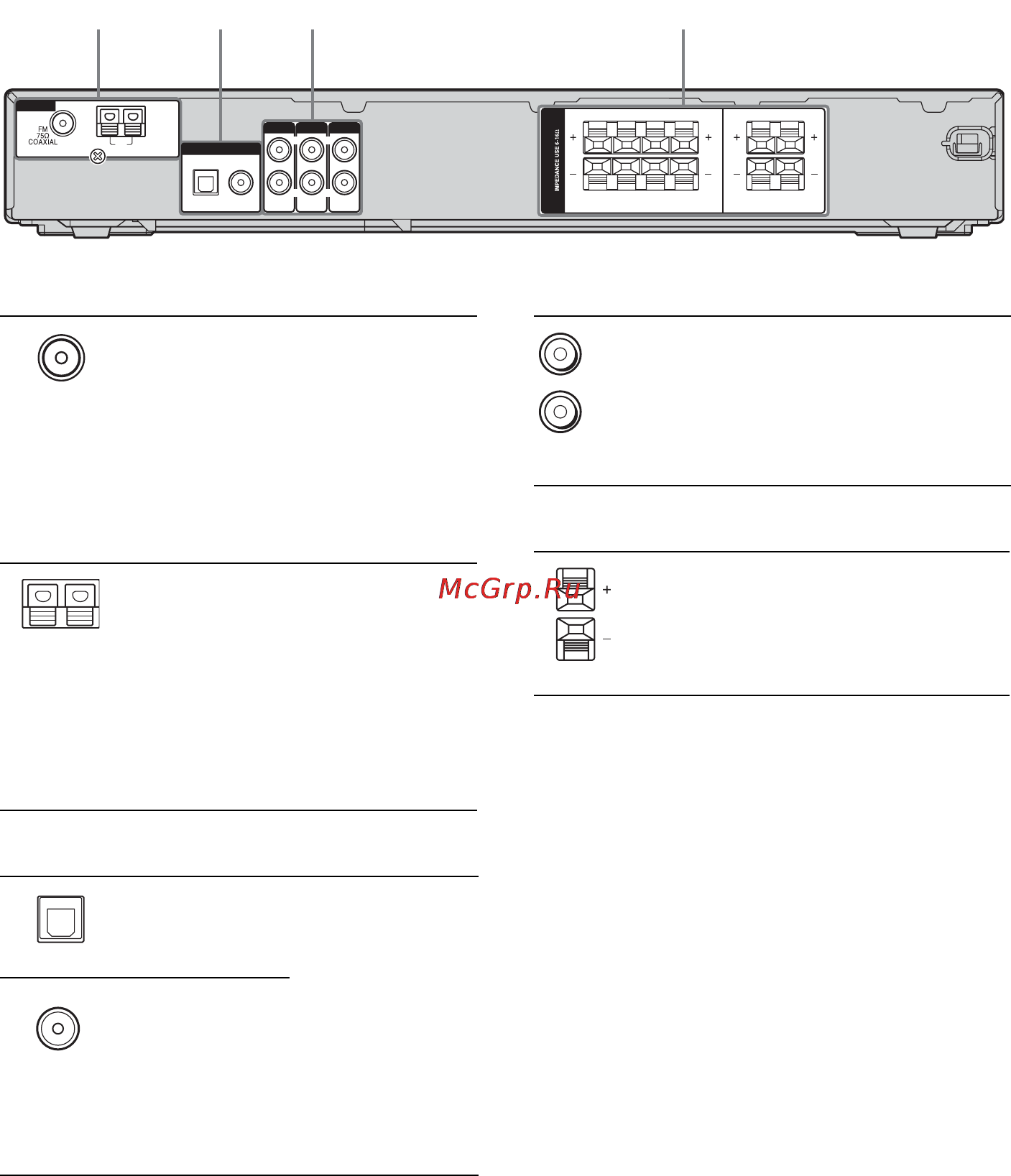

Задняя панель
DVD
COAX IN
OPT IN
SA-CD/CD
DIGITAL
SA-CD/CD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
SPEAKERS
LRLR
LRLR
FRONT CENTER
SUB
WOOFER
SURROUND
2 3 4
U
ANTENNA
AM
1
A Секция ANTENNA
FM
ANTENNA
Для
подсоединения
проволочной
антенны FM,
входящей в
комплект
данного
ресивера (стр.
20).
AM
ANTENNA
Для
подсоединения
рамочной
антенны AM,
входящей в
комплект
данного
ресивера (стр.
20).
B Секция DIGITAL INPUT
Гнездо
OPTICAL
IN
Для
подсоединения
DVD-
проигрывателя и
т.п. Гнездо
COAX IN
обеспечивает
улучшенное
качество
громкого звука
(стр. 17, 18).
Гнездо
COAXIAL IN
C Секция AUDIO INPUT
Гнездо
AUDIO IN
Для
подсоединения
спутникового
тюнера, CD-
проигрывателя и
т.п. (стр. 17, 18).
D Секция SPEAKER
Для
подсоединения
громкоговоритe-
лей и сабвуфера
(стр. 15).
Белый
(L)
Красный
(R)
