Подготовка к эксплуатации
HT-SS500
2-682-472-81 (2)

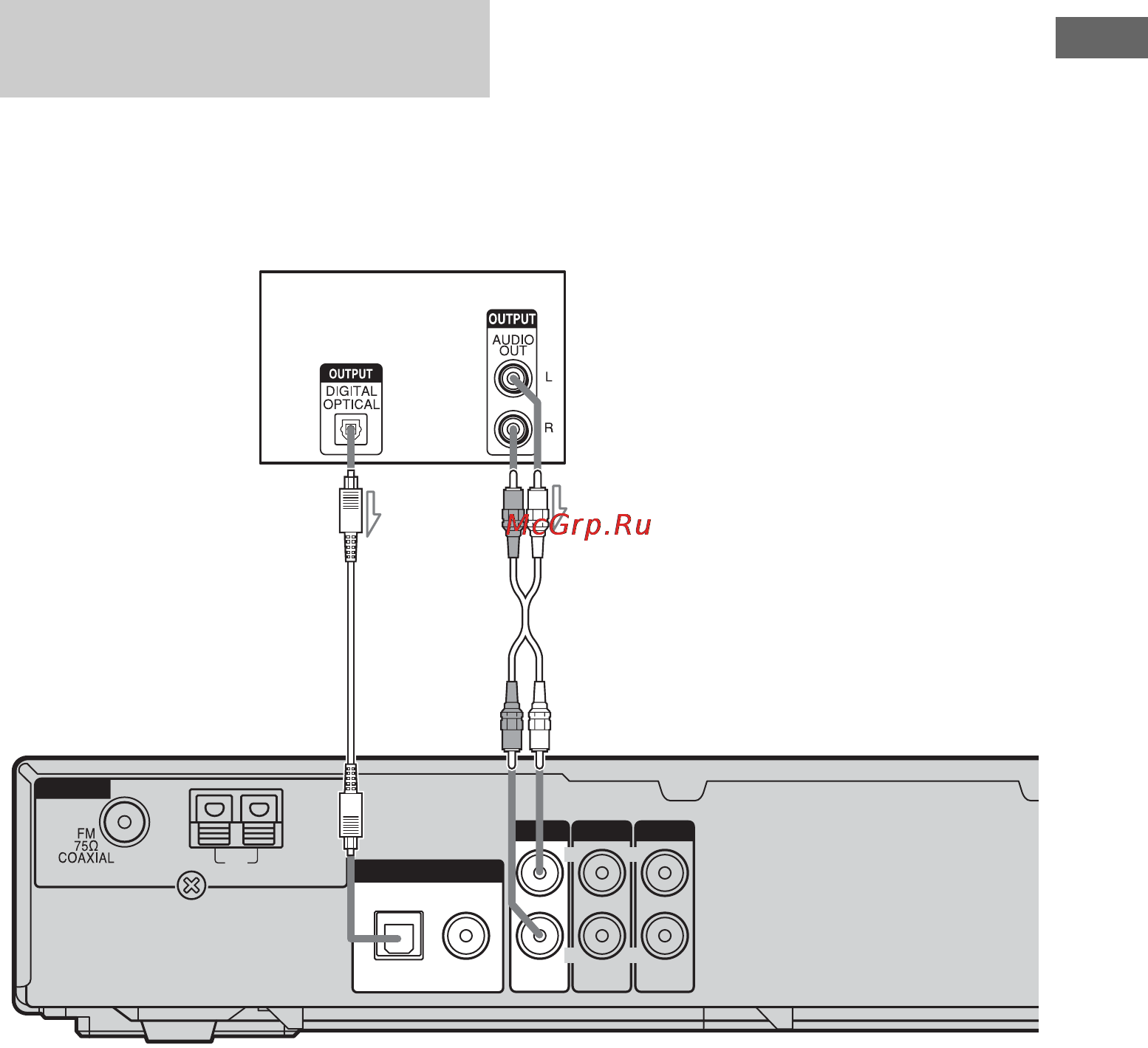

На следующем рисунке показано
подключение аудиокомпонентов, таких
как проигрыватель Super Audio CD или
CD-проигрыватель.
Примечания
•Звук не воспроизводится при
воспроизведении диска Super Audio CD на
проигрывателе Super Audio CD, который
подключен только к гнезду SA-CD/CD OPT
IN на этом ресивере. При воспроизведении
диска Super Audio CD подключите
проигрыватель к гнезду SA-CD/CD AUDIO
IN. См. инструкции по эксплуатации,
прилагаемые к проигрывателю Super Audio
CD.
•При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
•Не перегибайте или не скручивайте
оптические цифровых кабели.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
Подключение
аудиокомпонентов
U
ANTENNA
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO 1
AUDIO IN
L
R
L
R
AM
DVD
COAX IN
OPT IN
SA-CD/CD
DIGITAL
SA-CD/CD
Super Audio CD-/
CD-проигрыватель
AB
A Оптический цифровой кабель (не прилагается)
B Аудиокабель (не прилагается)
