Sony HT-SS1100 [17/72] Подключение громкоговорителей
![Sony HT-SS1100 [17/72] Подключение громкоговорителей](/views2/1090765/page17/bg11.png)
17
RU
Подготовка к эксплуатации

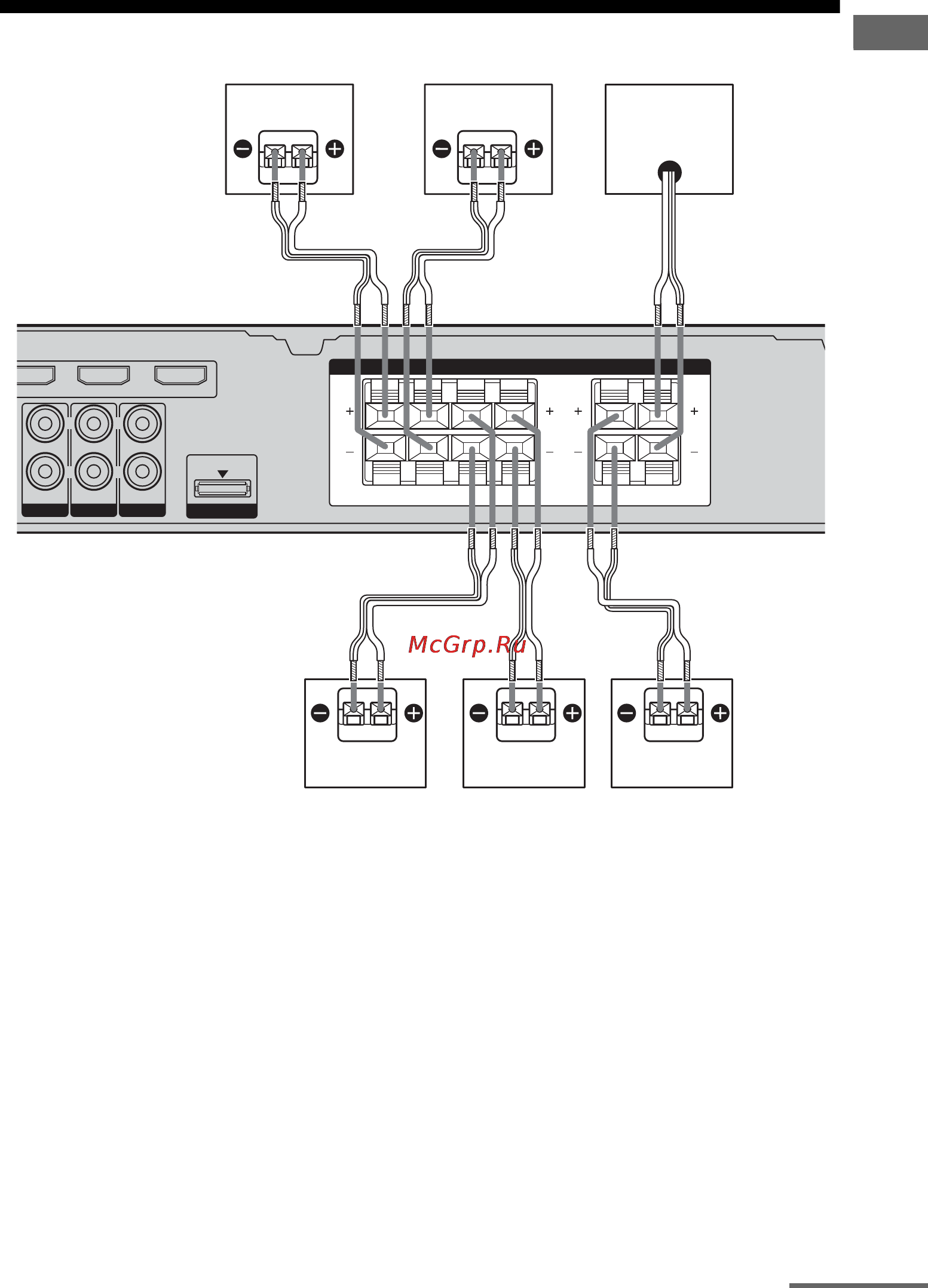

2. Подключение громкоговорителей
AПередний громкоговоритель
(Левого)
BПередний громкоговоритель
(Правого)
CЦентральный громкоговоритель
DГромкоговоритель объемного
звучания (Левого)
EГромкоговоритель объемного
звучания (Правого)
FСабвуфер
a)
Для подсоединения громкоговорителей
объемного звучания используйте длинные
кабели громкоговорителей, а для
подсоединения центрального и передних
громкоговорителей используйте короткие
кабели громкоговорителей.
Примечание
Не подключайте и не отключайте кабели
громкоговорителя к разъемам SPEAKERS
при включенном ресивере.
AUDIO IN
D
VD IN VIDEO 2/BD IN OUT
SA-CD/CD
AUDIO IN
TV
AUDIO IN
VIDEO 1
DMPORT
R
L
R
L
SUBWOOFER
SPEAKERS
FRONT R SUR L CENTERSUR RFRONT L
AКабели громкоговорителей (прилагается)
a)
F
CDE
A
A
AA
B
A
A
продолжение следует
