8
RU

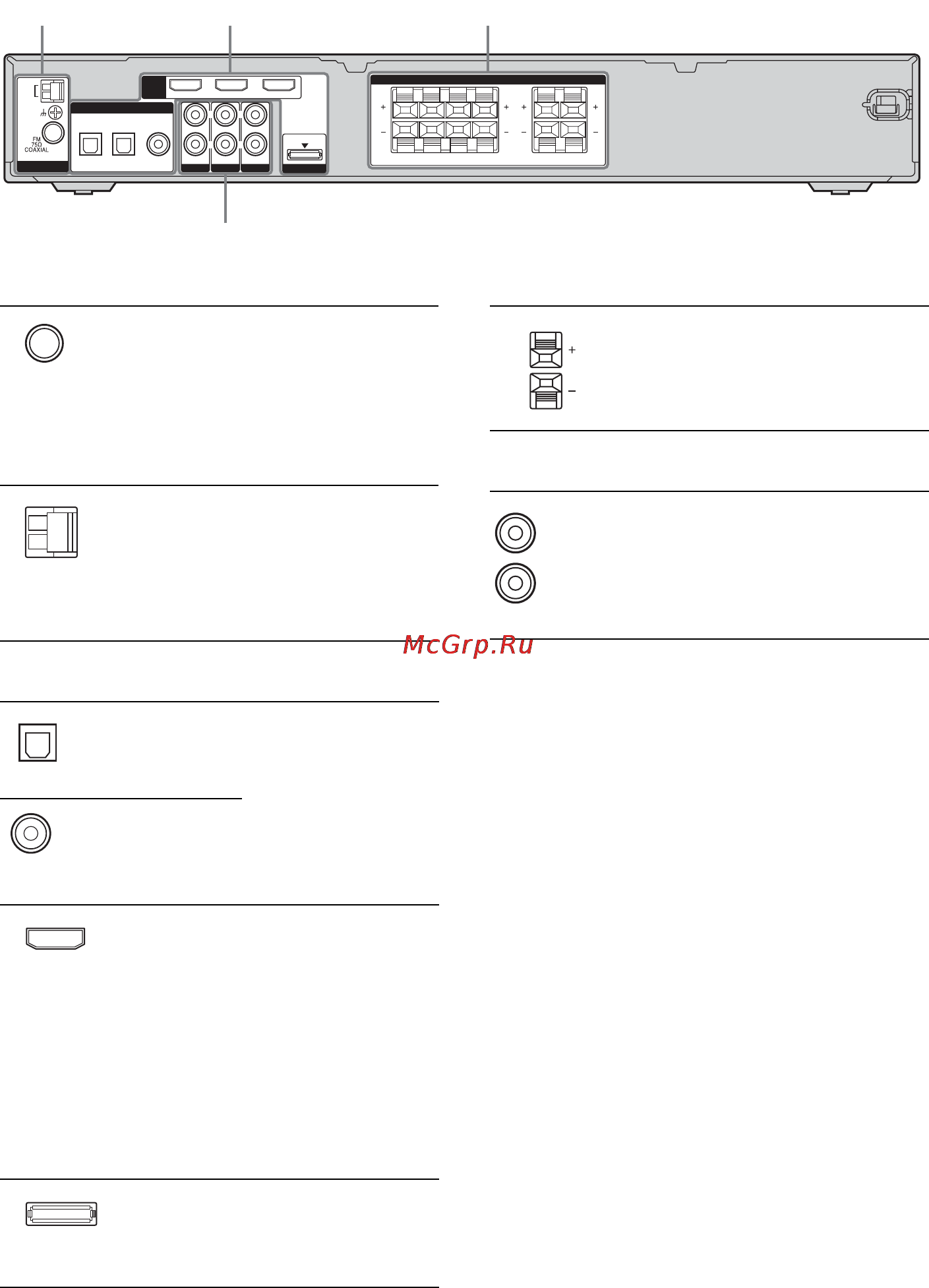

Задняя панель
12 3
4
OPT IN
SAT
OPT IN
VIDEO 2/BD
COAX IN AUDIO IN
DVD
DVD IN VIDEO 2/BD IN OUT
ANTENNA
SA-CD/CD
AUDIO IN
TV
AUDIO IN
FRONT R SUR L CENTER SUBWOOFERSUR RFRONT L
VIDEO 1
DMPORT
DIGITAL
SPEAKERS
HDMI
AM
R
L
R
L
A Секция ANTENNA
Гнездо
FM
ANTENNA
Для подсоединения
проволочной
антенны FM,
входящей в
комплект данного
ресивера
(стр. 24).
Pазъемам
AM
ANTENNA
Для подсоединения
рамочной антенны
AM, входящей в
комплект данного
ресивера
(стр. 24).
B Секция DIGITAL INPUT/OUTPUT
Гнездо
OPTICAL
IN
Для подсоединения
DVD-проигрыва-
теляи т.п. Гнездо
COAX IN
обеспечивает
улучшенное
качество громкого
звука (стр. 20).
Гнездо
COAXIAL
IN
Гнездо
HDMI IN/
OUT
Подключение к
DVD-
проигрывателю
или спутниковому
тюнеру.
Изображения и
звук
воспроизводятся
через телевизор
или проектов
(стр. 22).
Гнездо
DMPORT
Для подключения к
адаптеру DIGITAL
MEDIA PORT
(стр. 57).
C Секция SPEAKERS
Для подсоединения
громкоговоритeлей
(стр. 17).
D Секция AUDIO INPUT
Гнездо
AUDIO
IN
Для подсоединения
Super Audio CD
проигрывателя,
CD-проигрывателя
и т.д. (стр. 19, 20).
Белый
(L)
Красный
(R)
