Sony HT-SS1100 [20/72] Подключение видеокомпонентов
![Sony HT-SS1100 [20/72] Подключение видеокомпонентов](/views2/1090765/page20/bg14.png)
20
RU

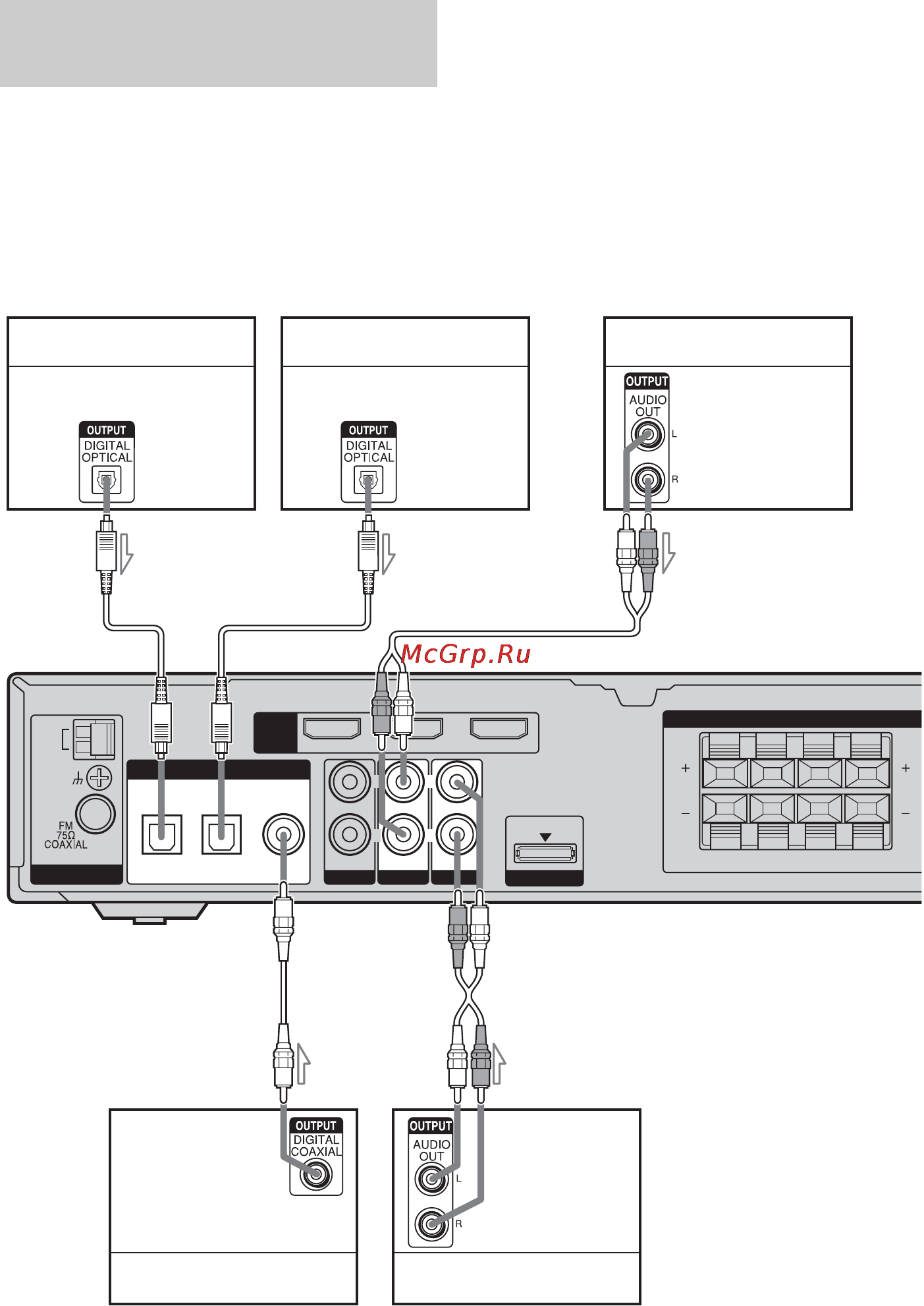

На следующем рисунке показано
подключение видеокомпонентов, таких
как проигрыватель DVD, DVD-
рекордер, спутниковый тюнер или
видеомагнитофон.
При подключении DVD-
рекордера
Обязательно измените заводские
установки для кнопки ввода DVD на
пульте дистанционного управления,
чтобы эту кнопку можно было
использовать для управления DVD-
рекордером. Для получения
дополнительной информации см. раздел
“Изменение назначений кнопок”
(стр. 59).
Подключение
видеокомпонентов
AUDIO IN
DVD IN OUT
ANTENNA
SA-CD/CD
FRONT R SUR LSUR RFRONT L
DMPORT
SPEAKERS
HDMI
AM
OPT IN
SAT
OPT IN
VIDEO 2/BD
AUDIO IN
TV
R R
L
VIDEO 2/BD IN
COAX IN
DVD
DIGITAL
AUDIO IN
VIDEO 1
L
DVD-проигрыватель/
DVD-рекордер
A Оптический цифровой кабель (не входит в комплект)
B Аудиокабель (не входит в комплект)
C Коаксиальный цифровой кабель (входит в комплект)
ABA
BC
Проигрыватель дисков
blu-ray
Аудиосигналы
Аудиосигналы
Аудиосигналы
Аудиосигналы
Аудиосигналы
Телевизор
Спутниковый тюнера/
Компьютерная приставка
Видеомагнитофон
