Sony HT-SS1100 [19/72] Подключение аудиокомпонентов
![Sony HT-SS1100 [19/72] Подключение аудиокомпонентов](/views2/1090765/page19/bg13.png)
19
RU
Подготовка к эксплуатации

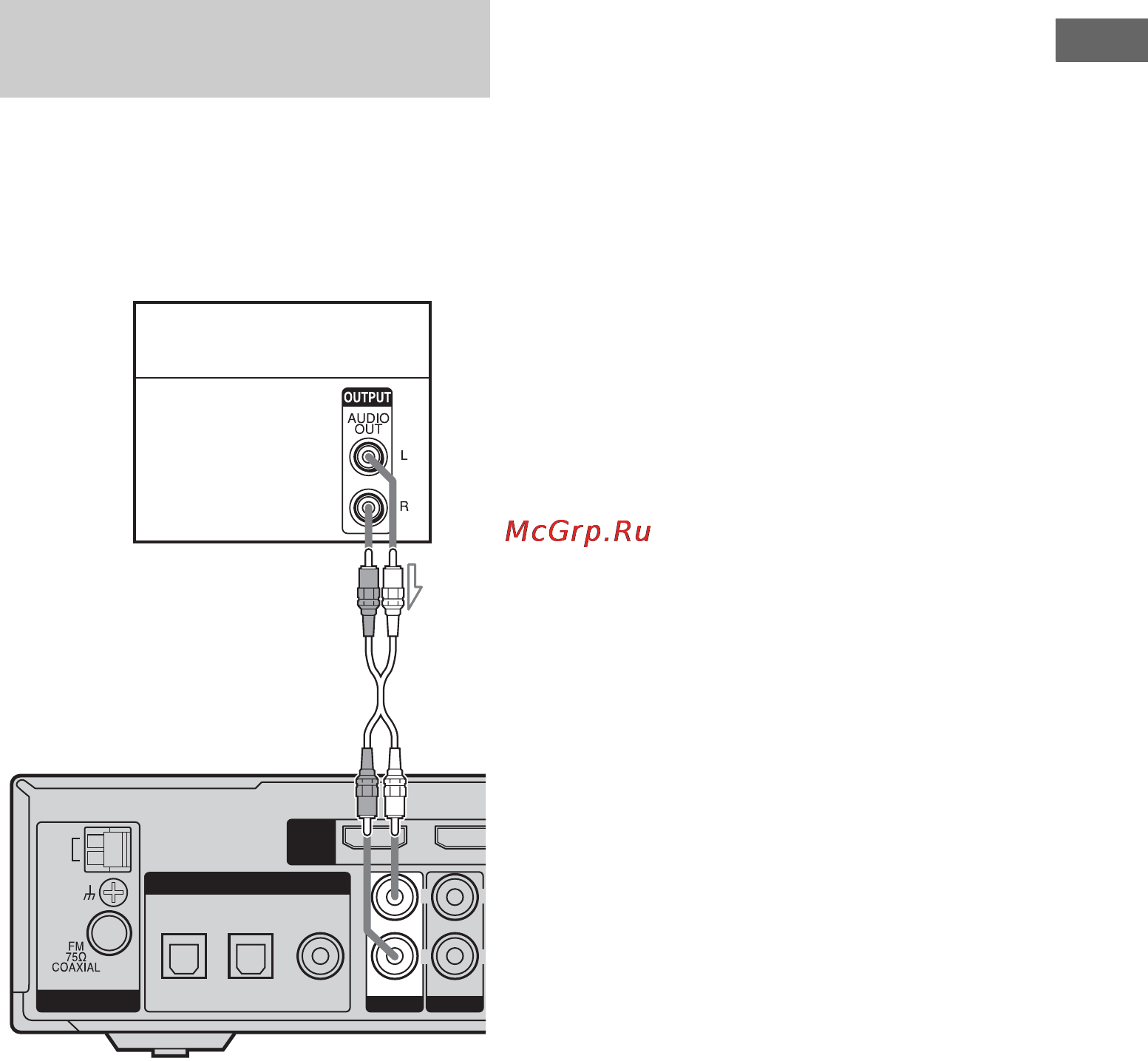

На следующем рисунке показано
подключение аудиокомпонентов, таких
как проигрыватель Super Audio CD
проигрыватель или CD-проигрыватель
компакт-дисков.
Подключение
аудиокомпонентов
VIDEO 2/B
D
ANTENNA
AUDIO IN
TV
HDMI
AM
R
L
AUDIO IN
SA-CD/CD
R
L
OPT IN
SAT
OPT IN
VIDEO 2/BD
COAX IN
DVD
DIGITAL
DVD IN
Super Audio CD-/
CD-проигрыватель
A
A Аудиокабель
(не входит в комплект)
Аудиосигналы
