22
RU
HDMI - это сокращение от High-
Definition Multimedia Interface. Это
интерфейс, который используется для
передачи аудио- и видеосигналов в
цифровом формате.

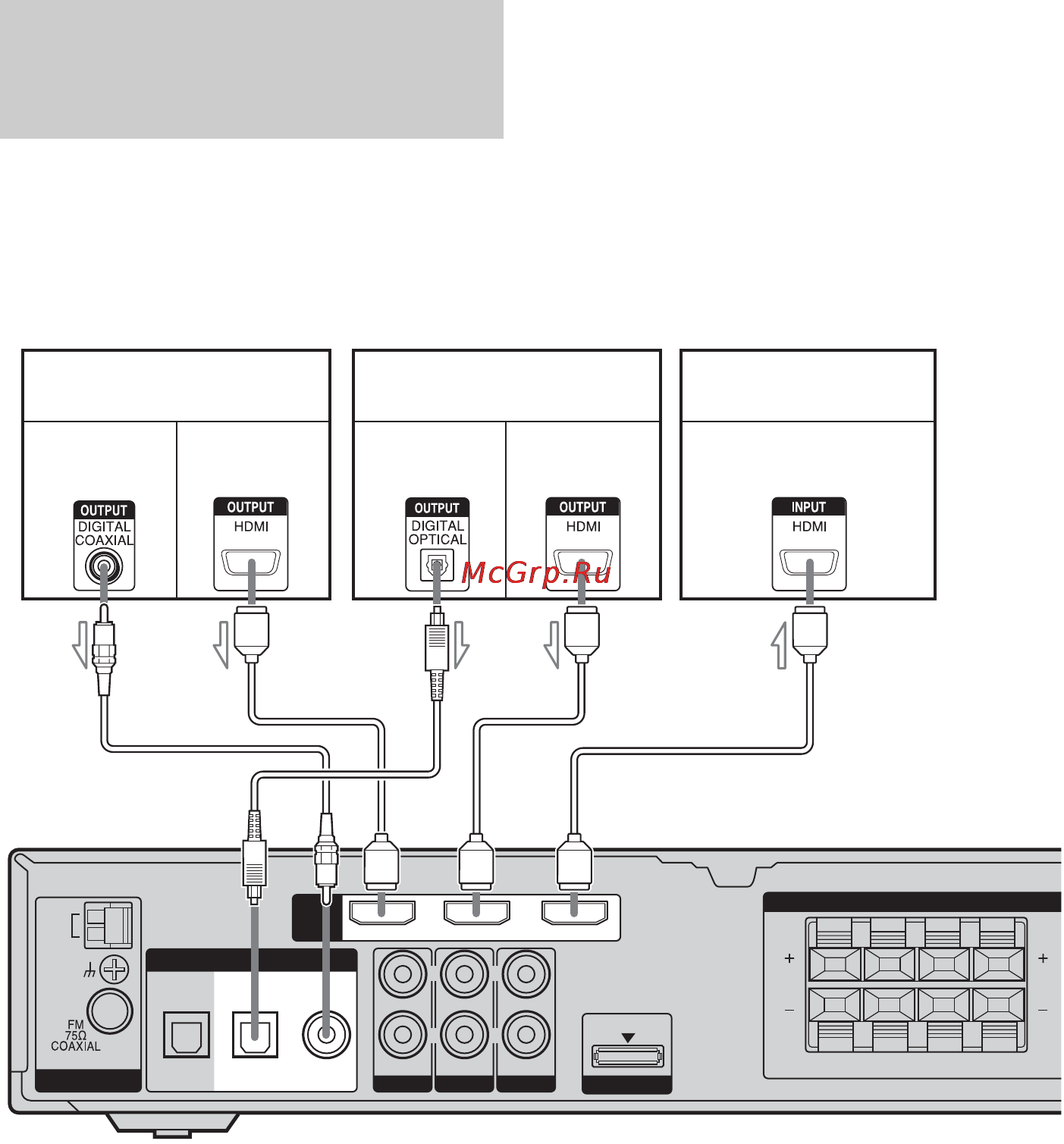

Подключение
компонентов с гнездами
HDMI
AUDIO IN
DVD IN VIDEO 2/BD IN OUT
ANTENNA
SA-CD/CD
AUDIO IN
TV
AUDIO IN
FRONT R SUR LSUR RFRONT L
VIDEO 1
DMPORT
SPEAKERS
AM
R
L
R
L
OPT IN
SAT
OPT IN
VIDEO 2/BD
COAX IN
DVD
HDMI
DIGITAL
B
A Коаксиальный цифровой кабель (входит в комплект)
B Кабель HDMI (не входит в комплект)
Рекомендуется использовать кабель HDMI Sony.
C Оптический цифровой кабель (не входит в комплект)
BB
проигрыватель
дисков blu-ray
телевизор,
проектор и т.д.
DVD-проигрыватель
Аудиосигналы
Аудио/
видеосигналы
Аудиосигналы Аудио/
видеосигналы
Аудио/
видеосигналы
AC
