24
RU

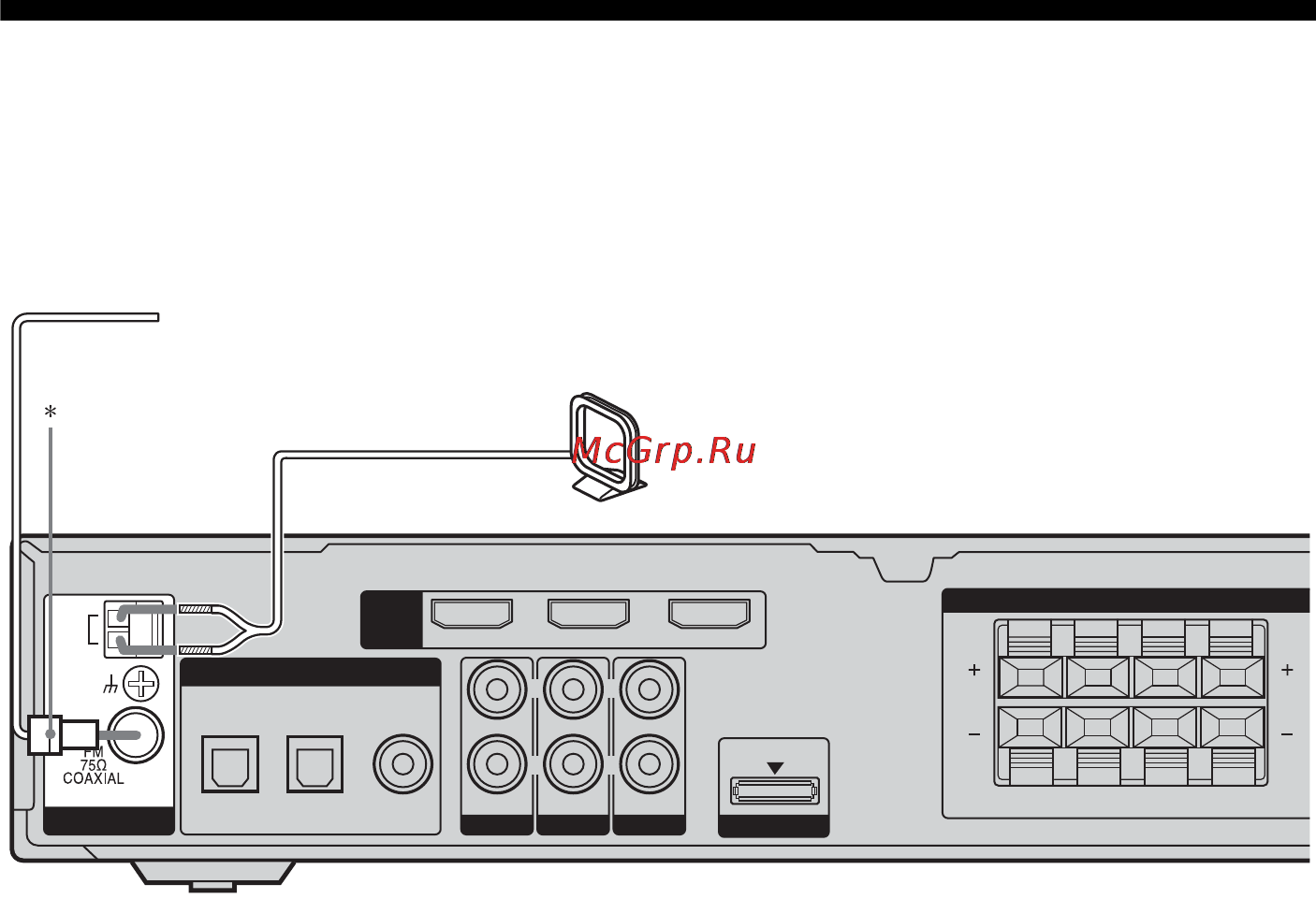

4. Подключение антенн
Подключите входящие в комплект
антенны: рамочную для диапазона АМ и
проволочную для диапазона FM.
* Конфигурация разъемов может отличаться
в зависимости от того, какой код региона
имеет данный ресивер.
Примечания
• Во избежание помех приема рамочную
антенну AM необходимо установить как
можно дальше от ресивера и других
компонентов.
• Обязательно полностью растяните
проволочную антенну FM.
• После подключения проволочной антенны
FM поддерживайте, насколько это
возможно, ее горизонтальное положение.
OPT IN
SAT
OPT IN
VIDEO 2/BD
COAX IN AUDIO IN
DVD
DVD IN VIDEO 2/BD IN OUT
SA-CD/CD
AUDIO IN
TV
AUDIO IN
FRONT R SUR LSUR RFRONT L
VIDEO 1
DMPORT
DIGITAL
SPEAKERS
HDMI
R
L
R
L
ANTENNA
AM
Проволочная антенна FM (входит в комплект)
Рамочная антенна АМ
(входит в комплект)
