Y
ООО "ИОКОГАВА ЭЛЕКТРИК СНГ"
Самарская ул., д.1, 4 этаж, 129110 Москва, РОССИЯ
Тел.: +7-495-933-8590, 737-7868 Факс +7-495-933-8549, 737-7869
GS 01C31C01-01R
© Авторское право: июнь 2012
12-е издание, июнь 2017

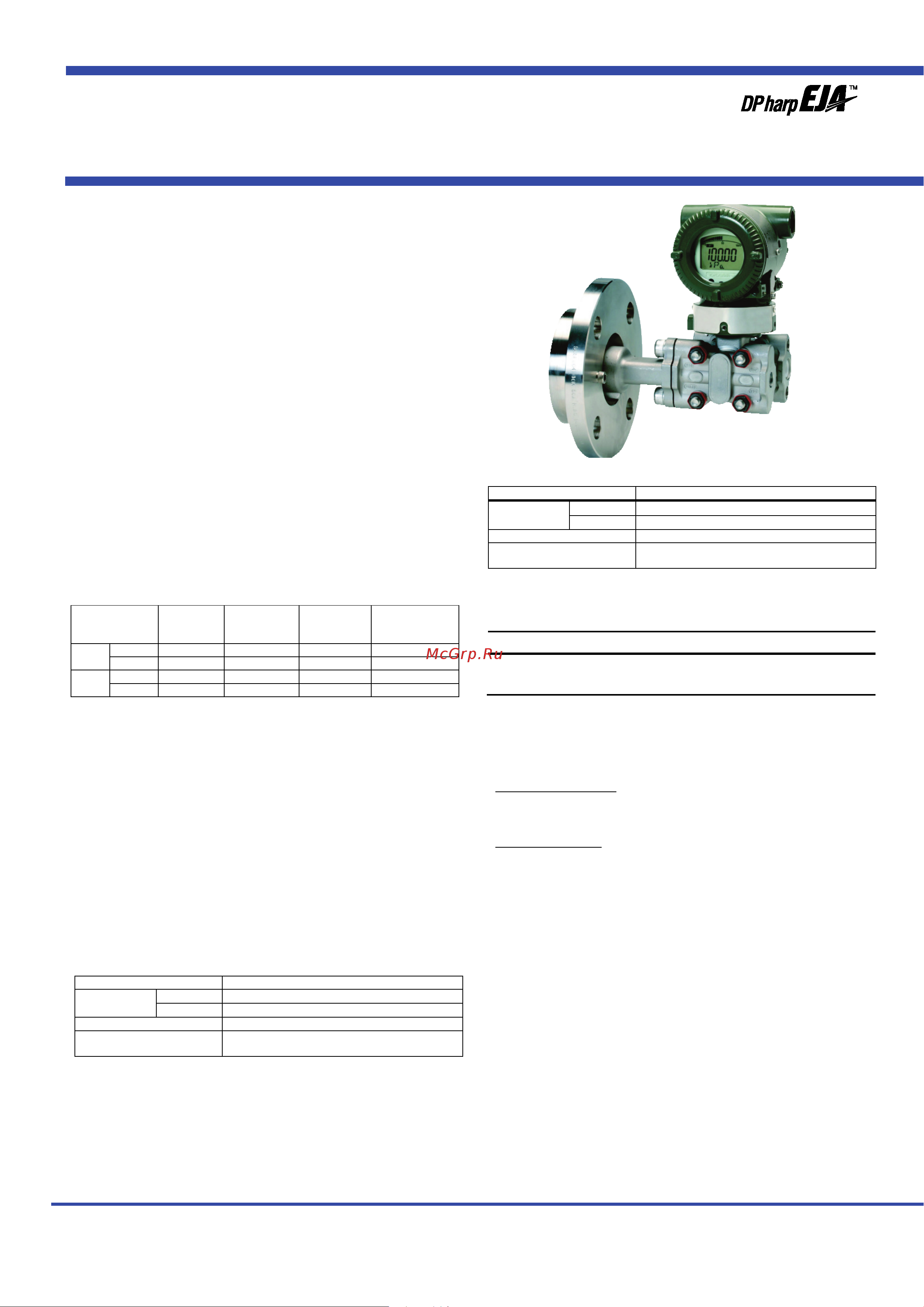

Высокоэффективный датчик перепада давления, монтируемый
на фланце, модели EJA210E может быть использован для изме-
рения уровня жидкостей, имеющих склонность к кристаллиза-
ции или выпадению в осадок. Выходной сигнал от 4 до 20 мА по-
стоянного тока соответствует величине измеренного пере-
пада давления. Точный и устойчивый чувствительный элемент
позволяет также измерять статическое давление, значения
которого можно отображать на дисплее встроенного индика-
тора, или осуществлять его дистанционный контроль с ис-
пользованием цифровой связи с BRAIN или HART-коммуникато-
ром. Другие основные свойства включают быстрый отклик, ди-
станционную установку параметров с использованием цифро-
вой связи и самодиагностику. Также можно использовать про-
токолы F
OUNDATION Fieldbus, PROFIBUS PA и шину 1…5 В
пост.тока с протоколом HART (Low Power). Все модели серии
EJA-E в стандартной конфигурации сертифицированы по без-
опасности как удовлетворяющие уровню SIL 2, за исключением
случаев применения с Fieldbus, PROFIBUS и Low Power.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Относительно элементов, обозначенных "", для связи по
шине Fieldbus см. GS 01C31T02-01R, а для PROFIBUS PA -
GS 01C31T04-01EN.
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ШКАЛЫ И ДИАПАЗОНА
Шкала (Ш)
и диапазон
измерения (ДИ)
кПа
дюйм. вод.
ст. (/D1)
мбар
(/D3)
мм. вод. ст.
(/D4)
M
Ш
1…100
4…400
10…1000
100… 10000
ДИ
–100… 100
–400…400
–1000…1000
–10000…10000
H
Ш
5…500
20…2000
50…5000
0,05…5 кгс/см
2
ДИ
–500…500
–2000… 2000
–5000…5000
–5…5 кгс/см
2
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчетом от нуля, линейный выход,
код SW для материала частей, контактирующих с рабочей
средой, для 3-дюймового фланца плоского (не выступающего)
типа, код B заполняющей жидкости.
Для связи по шине Fieldbus и PROFIBUS PA вместо шкалы в
дальнейших спецификациях используйте калиброванную шкалу.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJA-E
характеристикам, заявленным в спецификации, гарантируется
в интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
Базовая по-
грешность
X ≤ шкалы
X > шкалы
X
ВПИ (верхний предел диа-
пазона измерения)
100 кПа (400 дюймов вод. ст)
Шкала
H
Базовая по-
грешность
X ≤ шкалы
± 0,075% от шкалы
X > шкалы
± (0,025 + 0,01 ВПИ/шкала)% от шкалы
X
100 кПа (400 дюймов вод. ст.)
ВПИ (верхний предел диа-
пазона измерения)
500 кПа (2000 дюймов вод. ст)
Влияние изменения температуры окружающей среды на
каждые 28
°С (50 °F)
Капсула
Погрешность
H
± [0,14% от шкалы + 0,028% ВПИ]
M
± [0,224% от шкалы + 0,056% ВПИ]
ВПИ (URL): Верхний предел диапазона измерения
Влияние изменения статического давления на 0,69 МПа (100 psi)
Влияние на шкалу
шкалыот
0,028%
H
и M
Капсулы
±
Сдвиг нуля
ВПИот 0,007%
H и M Капсулы
±
Стабильность
± 0,1% ВПИ в течение 12 месяцев
Влияние напряжения питания
(Выходной сигнал с кодами D и J)
± 0,005 % на Вольт (от 21,6 до 32 В постоянного тока, 350 Ом)
Время отклика (Перепад давления) “”
Капсулы M и H: 120 мс (приближенное значение при нор-
мальной температуре)
При установке демпфирования усилителя в ноль и включая
время простоя, равное 45 мс (номинальное значение)
Технические
Характеристики
GS
01C31C01-01R
EJA210E
Датчик перепада давления,
монтируемый на фланце
