11
Все права защищены. Авторское право © 2012, GS 01C31C01-01R 01 июня 2017-00

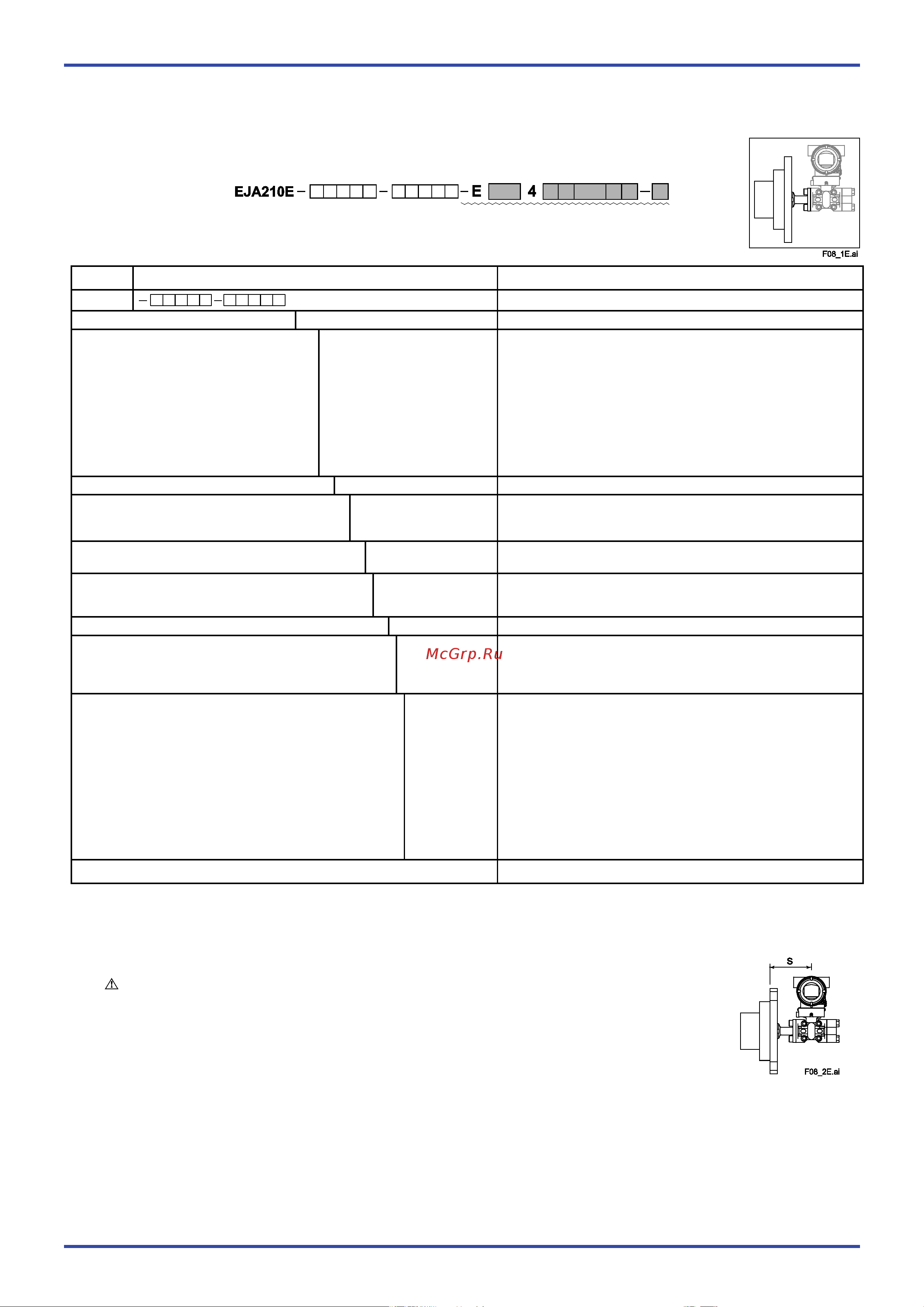

II. Секция фланцевого крепления (мембрана выступающего типа)
Размер рабочего фланца: 4 дюйма (100 мм)
Модель
Суффикс-коды
Описание
EJA210E
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Секция датчика (I)
Тип подсоединения к процессу
-E . . . . . . . . . . . . . . . . . . . . . . . . . . .
Мембрана выступающего типа
Номинал рабочего фланца
JIS 10K
JIS 20K
ANSI класс 150
ANSI класс 300
JPI Class 150
JPI Class 300
DIN PN10/16
DIN PN25/40
Размер рабочего фланца
4 . . . . . . . . . . . . . . . . . . . . . . .
4 дюйма (100 мм)
Материал рабочего фланца
A . . . . . . . . . . . . . . . . . . . .
B . . . . . . . . . . . . . . . . . . . .
C . . . . . . . . . . . . . . . . . . . .
JIS S25C
304 SST
*5
316 SST
*5
Контактирующая поверхность прокладки
*1
1 . . . . . . . . . . . . . . . . . .
2 . . . . . . . . . . . . . . . . . .
Зубчатая поверхность (только для фланца стандарта ANSI)
Плоская поверхность (без зубцов)
Материал частей, контактирующих
с рабочей средой
(сторона высокого давления)
*4
[Мембрана]
[Трубка]
[Остальное]
SE . . . . . . . . . . . . . . .
316L SST
#
316 SST
#
316 SST
#
Плоское соединительное кольцо
0 . . . . . . . . . . . . . .
Отсутствует
Выступающая часть
1 . . . . . . . . . . . . .
Длина (Х
2
)
= 50 мм
3 . . . . . . . . . . . . .
Длина (Х
2
)
= 100 мм
5 . . . . . . . . . . . . .
Длина (Х
2
)
= 150 мм
Жидкий наполнитель
[Раб. темп.]
*2
[Темп. окр. cр.]
-A . . . . . . . . . . .
Для высокотемпературного
применения
(силиконовое масло)
–10...250°С
*3
–10...85°С
-B . . . . . . . . . . .
Для общего применения
(силиконовое масло)
–40...120°С
–40...85°С
-D . . . . . . . . . . .
Для применения, исключающего
наличие масел (фторированное
масло)
*6
–20...120°С
–20...80°С
-P . . . . . . . . . . .
Для санитарного применения
(пропилен гликоль)
–10...120°С
–10...85°С
Коды опций / Необязательные (дополнительные) параметры
Символ «» означает наиболее типовой вариант выбора по каждому разделу.
Пример: EJA210E-DMS5G-912NN-EA14B1SE01-B/
*1: См. таблицу 3 «Контактирующая поверхность прокладки» на странице 4.
*2: Указывает предельный диапазон температуры процесса для стороны высокого давления.
Предельный диапазон температуры процесса для стороны низкого давления составляет от –40 до 120°С, за исключе-
нием случаев применения наполнителя с кодом -D.
*3: Возможно увеличение размера ‘S’ на величину до 30 мм.
*4: Пользователь должен учитывать свойства выбранных материалов смачиваемых деталей и воздействие рабочих жидко-
стей. Использование несоответствующих материалов может стать причиной протечек едких рабочих жидкостей и при-
вести к повреждению персонала и/или аппаратуры. Кроме того, может быть повреждена сама мембрана, и её материал
и жидкий наполнитель могут загрязнять рабочие жидкости пользователя.
Соблюдайте осторожность при использовании крайне едких рабочих жидкостей, таких, как соляная кислота, серная кис-
лота, сероводород, гипохлорит натрия и пар высоких температур (150°С [302°F] и выше). Свяжитесь с Yokogawa для
получения подробной информации о материалах смачиваемых деталей.
*5: Можно использовать кованую сталь.
*6: Всегда указывается с кодом опции /K2 или /K6.
Отметка «#» указывает на то, что материалы изделия удовлетворяют рекомендациям NACE по материалам для MR0175
(2003). Для получения подробной информации см. последние стандарты.
