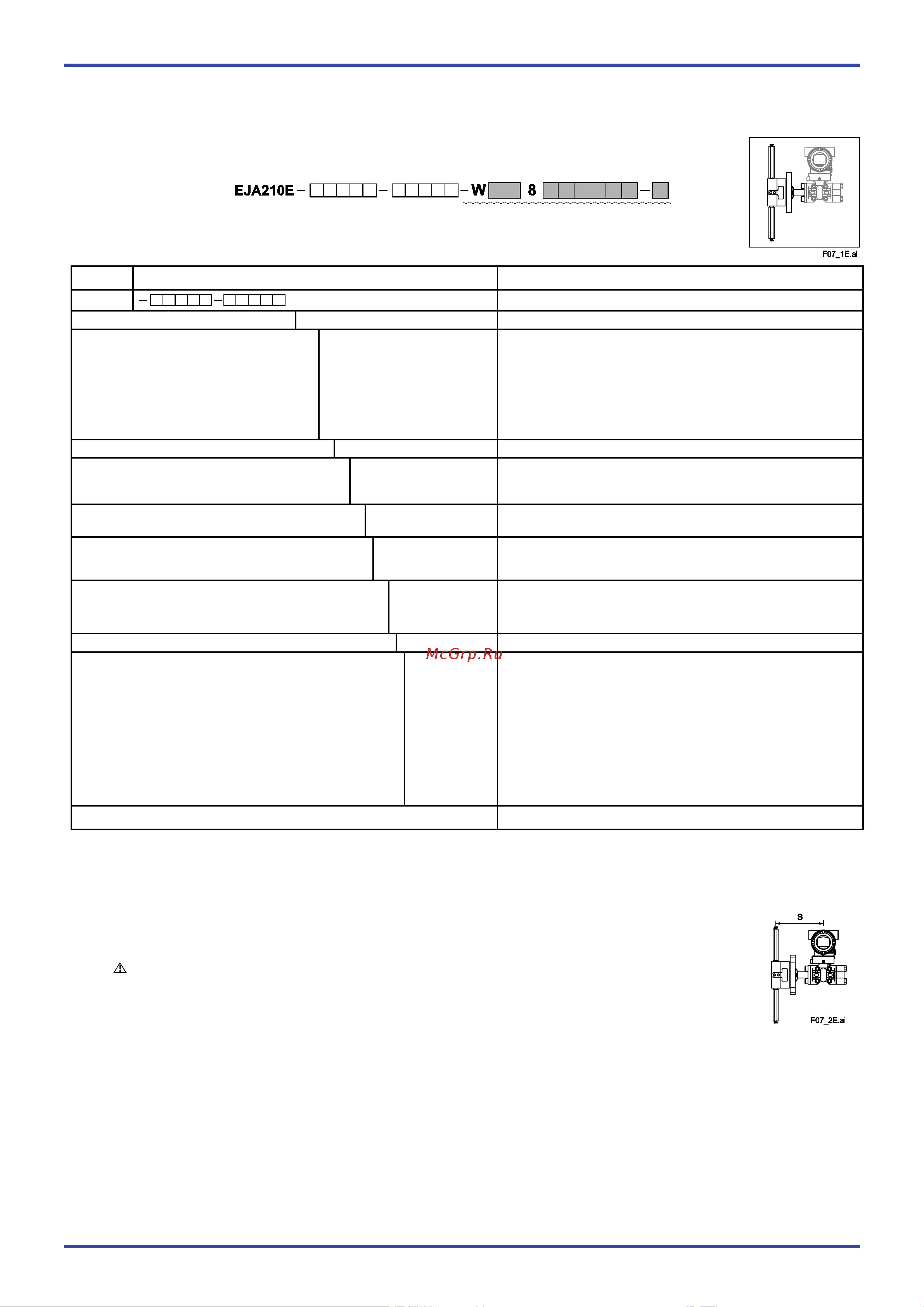

II. Секция фланцевого крепления (мембрана плоского типа)
Размер рабочего фланца: 1,5 дюйма (40 мм)
Модель
Суффикс-коды
Описание
EJA210E
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Секция датчика (I)
Тип подсоединения к процессу
-W . . . . . . . . . . . . . . . . . . . . . . . . . . .
Мембрана плоского типа
Номинал рабочего фланца
JIS 10K
JIS 20K
ANSI класс 150
ANSI класс 300
JPI Class 150
JPI Class 300
Размер рабочего фланца
8 . . . . . . . . . . . . . . . . . . . . . . .
1,5 дюйма (40 мм)
Материал рабочего фланца
A . . . . . . . . . . . . . . . . . . . .
B . . . . . . . . . . . . . . . . . . . .
C . . . . . . . . . . . . . . . . . . . .
JIS S25C
304 SST
*8
316 SST
*8
Контактирующая поверхность прокладки
*1
1 . . . . . . . . . . . . . . . . . .
2 . . . . . . . . . . . . . . . . . .
Зубчатая поверхность (только для фланца стандарта ANSI)
Плоская поверхность (без зубцов)
Материал частей, контактирующих
с рабочей средой
(сторона высокого давления)
*7
[Мембрана]
[Остальное]
WW . . . . . . . . . . . . . . .
Хастеллой С-276
*6 #
316 SST
#
Плоское соединительное кольцо
*2
[Кольцо]
[Пробки вентиляции/слива]
[Материал]
C . . . . . . . . . . . . . .
Редукторного типа
Соединения Rc ¼
*5
316
SST
#
D . . . . . . . . . . . . . .
Редукторного типа
Соединения ¼ NPT
316 SST
#
Выступающая часть
0 . . . . . . . . . . . . .
Отсутствует
Жидкий наполнитель
[Раб. темп.]
*3
[Темп. окр. cр.]
-A . . . . . . . . . . .
Для высокотемпер. применения
(силиконовое масло)
–10...250°С
*4
–10...85°С
-B . . . . . . . . . . .
Для общего применения
(силиконовое масло)
–40...120°С
–40...85°С
-D . . . . . . . . . . .
Для применения, исключающего
наличие масел (фторированное
масло)
*9
–20...120°С
–20...80°С
-P . . . . . . . . . . .
Для санитарного применения
(пропилен гликоль)
–10...120°С
–10...85°С
Коды опций / Необязательные (дополнительные) параметры
Символ «» означает наиболее типовой вариант выбора по каждому разделу.
Пример: EJA210E-DMS5G-912NN-WA18B1WWC0-B/
*1: См. таблицу 3 «Контактирующая поверхность прокладки» на странице 4.
*2: При задании плоского соединительного кольца с кодом С или D для стороны датчика поставляются особые прокладки.
*3: Указывает предельный диапазон температуры процесса для стороны высокого давления.
Предельный диапазон температуры процесса для стороны низкого давления составляет от –40 до 120°С, за исключением
случаев применения наполнителя с кодом -D.
*4: Возможно увеличение размера ‘S’ на величину до 30 мм.
*5: Не применяется для контактирующей поверхности прокладки с кодом 1.
*6: Хастеллой С-276 или ASTM N10276
*7: Пользователь должен учитывать свойства выбранных материалов смачиваемых деталей и воздействие рабочих жидко-
стей. Использование несоответствующих материалов может стать причиной протечек едких рабочих жидкостей и привести
к повреждению персонала и/или аппаратуры. Кроме того, может быть повреждена сама мембрана, и её материал и жидкий
наполнитель могут загрязнять рабочие жидкости пользователя.
Соблюдайте осторожность при использовании крайне едких рабочих жидкостей, таких, как соляная кислота, серная кис-
лота, сероводород, гипохлорит натрия и пар высоких температур (150°С [302°F] и выше). Свяжитесь с Yokogawa для полу-
чения подробной информации о материалах смачиваемых деталей.
*8: Можно использовать кованую сталь.
*9: Всегда указывается с кодом опции /K2 или /K6.
Отметка «#» указывает на то, что материалы изделия удовлетворяют рекомендациям NACE по материалам для MR0175 (2003). Для получения по-
дробной информации см. последние стандарты.
