4
Все права защищены. Авторское право © 2012, GS 01C31C01-01R 01 июня 2017-00
Таблица 1. Температура процесса, температура окружающей среды и рабочее давление
Код
Температура
процесса
*1*2
Температура
окружающей среды
*3
Рабочее давление
Силиконовое масло
(для высокотемпературного применения)
A
–10…250°С
*4
(14…482 °F)
–10…85°С
(14…185 °F)
2,7 кПа абс. (0,38 psi абс.)
по отношению к номинальному давлению
фланца
Силиконовое масло
(для общего применения)
B
–40…120°С
(–40…248 °F)
–40…85°С
(–40…185 °F)
Фторированное масло
(где запрещено применение иного масла)
D
–20…120°C
*5
(–4…185°F)
–20…80°C
(–4…176°F)
5,1 кПа абс. (7,4 psi абс.)
по отношению к номинальному давлению
фланца
Пропилен гликоль P
–10…120°С
(14…248 °F)
–10…85°С
(14…185 °F)
100 кПа абс. (атмосферное давление)
по отношению к номинальному давлению
фланца
*1: См. рисунок 1 «Рабочее давление и рабочая температура».
*2: Указывает значение для стороны высокого давления. Предельный диапазон температуры процесса для стороны низкого давления составляет от
–40 до 120°С (–40 … 248
°
F)
*3: Температура окружающей среды представляет собой температуру окружающей среды датчика.
*4: При использовании материала частей, контактирующих со средой, с кодом TW (Тантал) предельное значение температуры процесса составляет
не более 200°С (392°F)
*5: Предельный диапазон температуры процесса для стороны низкого давления составляет от –20 до 80°С (–4…176°F)

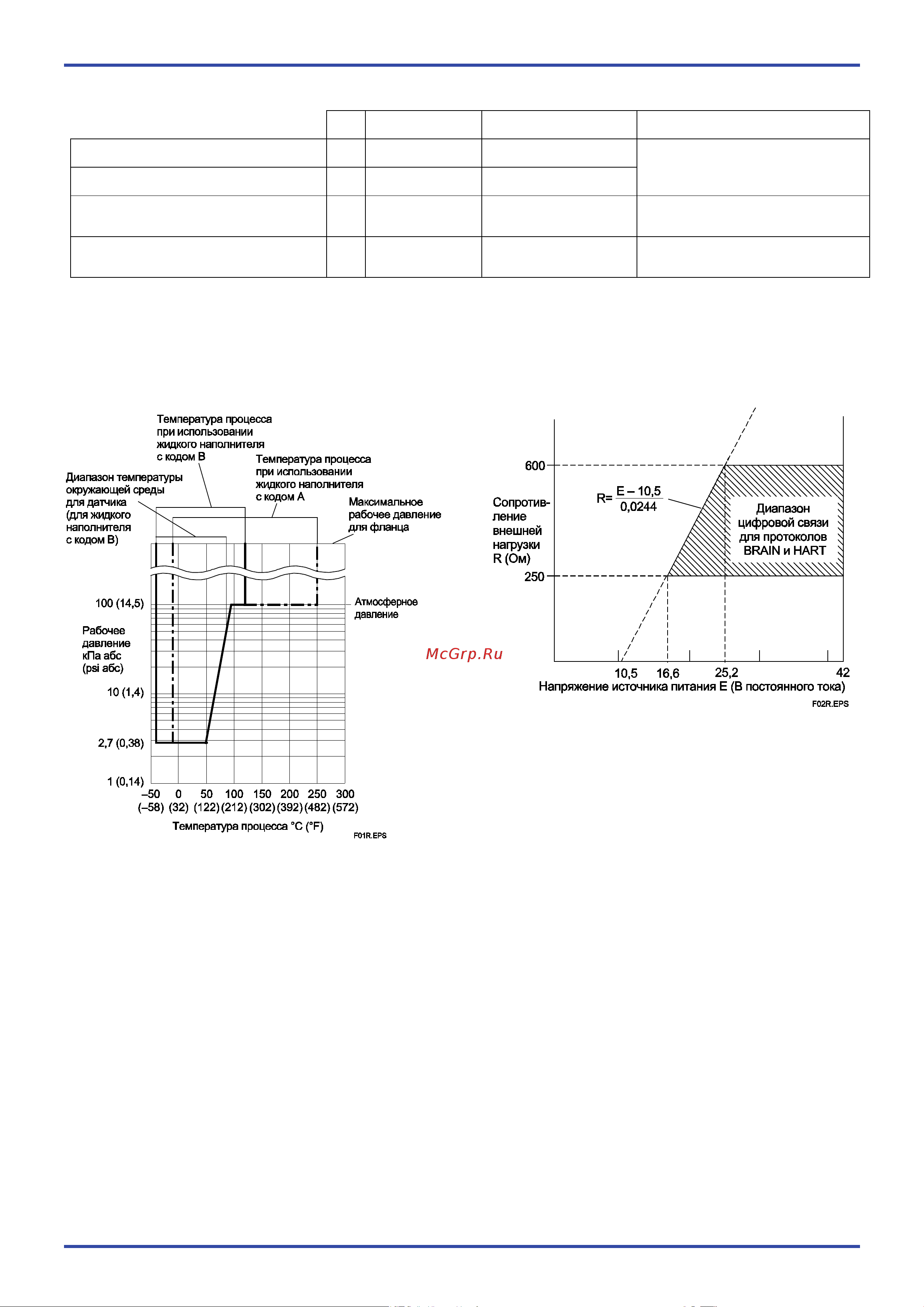

Рисунок 1. Рабочее давление и температура процесса
(Жидкий наполнитель: силиконовое масло для
общего и высокотемпературного применения)
Рисунок 2. Взаимосвязь между напряжением источника пита-
ния и сопротивлением внешней нагрузки
