❒ заглушить двигатель и взвести рычаг
стояночного тормоза;
❒ включить первую или заднюю передачу;

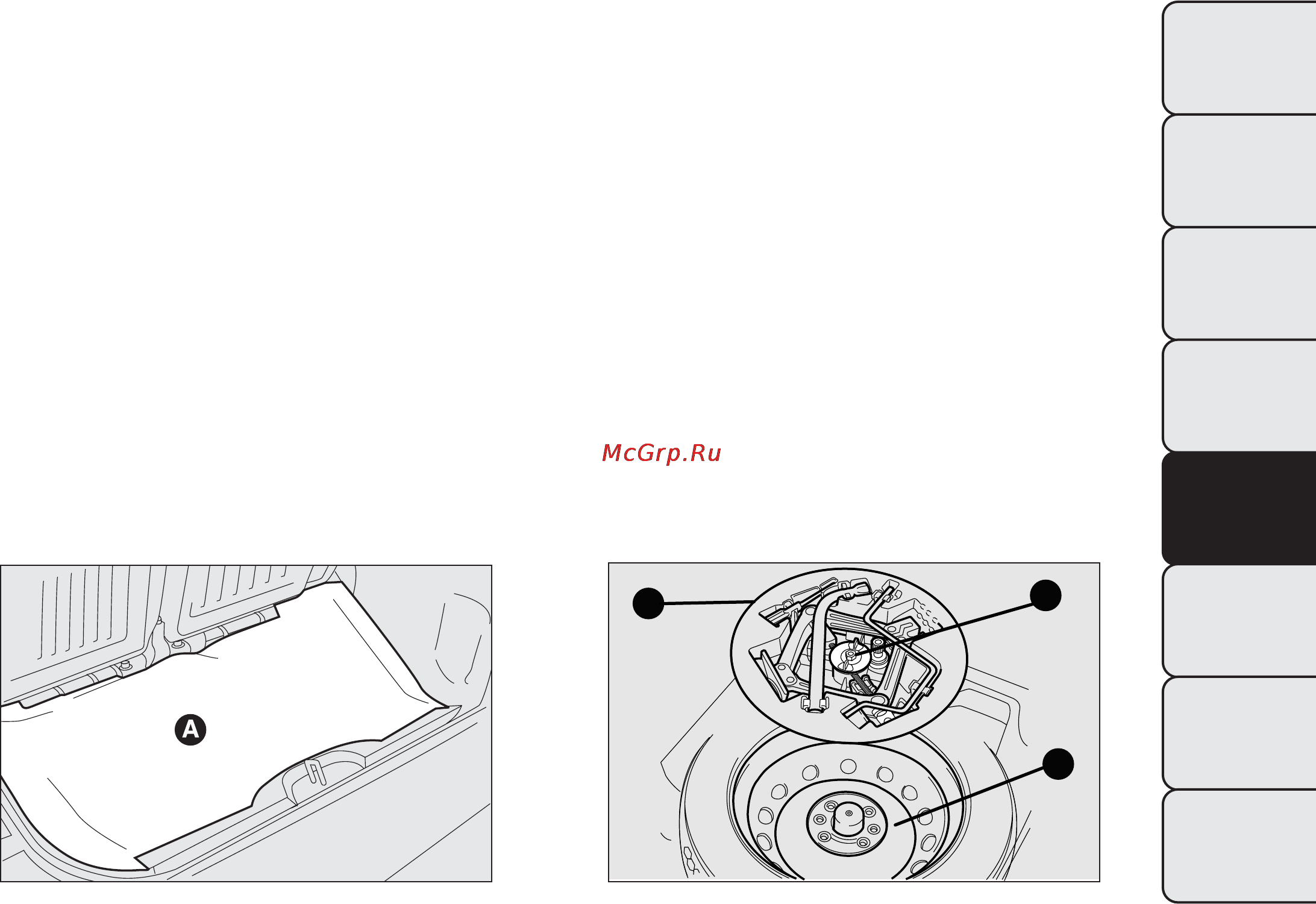

❒ поднять коврик пола багажного отсека A
РИС. 96
❒ снять блокировочное устройство B РИС. 97
❒ достать ящик для инструментов C РИС. 97
и установить его рядом с колесом,
подлежащим замене;
❒ извлечь аварийное колесо D РИС. 97;
❒ для снятия колпака колеса воспользоваться
отверткой из комплекта инструментов,
надавить на соответствующий паз на внешнем
диаметре;
❒ на автомобилях с дисками из легкого сплава
снять колпак ступицы, установленный под
давлением, с помощью отвертки из комплекта
инструментов;
❒ ослабить на один оборот крепежные болты
колеса с помощью ключа из комплекта
инструментов E РИС. 98;
❒ повернуть рукоятку домкрата таким образом,
чтобы частично его раскрыть РИС. 99;
❒ установить домкрат рядом с колесом под
отметкой , имеющейся на лонжероне;
❒ убедиться, что канавка F РИС. 99 домкрата
хорошо наделась на ребро G РИС. 99
лонжерона;
❒ предупредить других пассажиров о своем
намерении поднять автомобиль; при подъеме
автомобиля никто не должен находиться
рядом с ним и не должен к нему прикасаться
до тех пор, пока он не будет вновь опущен;
РИС. 96
F0S0126
C
B
D
РИС. 97
F0S0127
149
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
ИНДИКАТОРЫ И
СООБЩЕНИЯ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
