Замененные болты и аварийное колесо следует
сохранить, т.к. они потребуются в дальнейшем
при возврате к использованию оригинальных
колес.
НАБОР ДЛЯ СРОЧНОГО РЕМОНТА ШИН
FIX&GO automatic
Набор для срочного ремонта шин Fix&Go
automatic находится в багажнике.

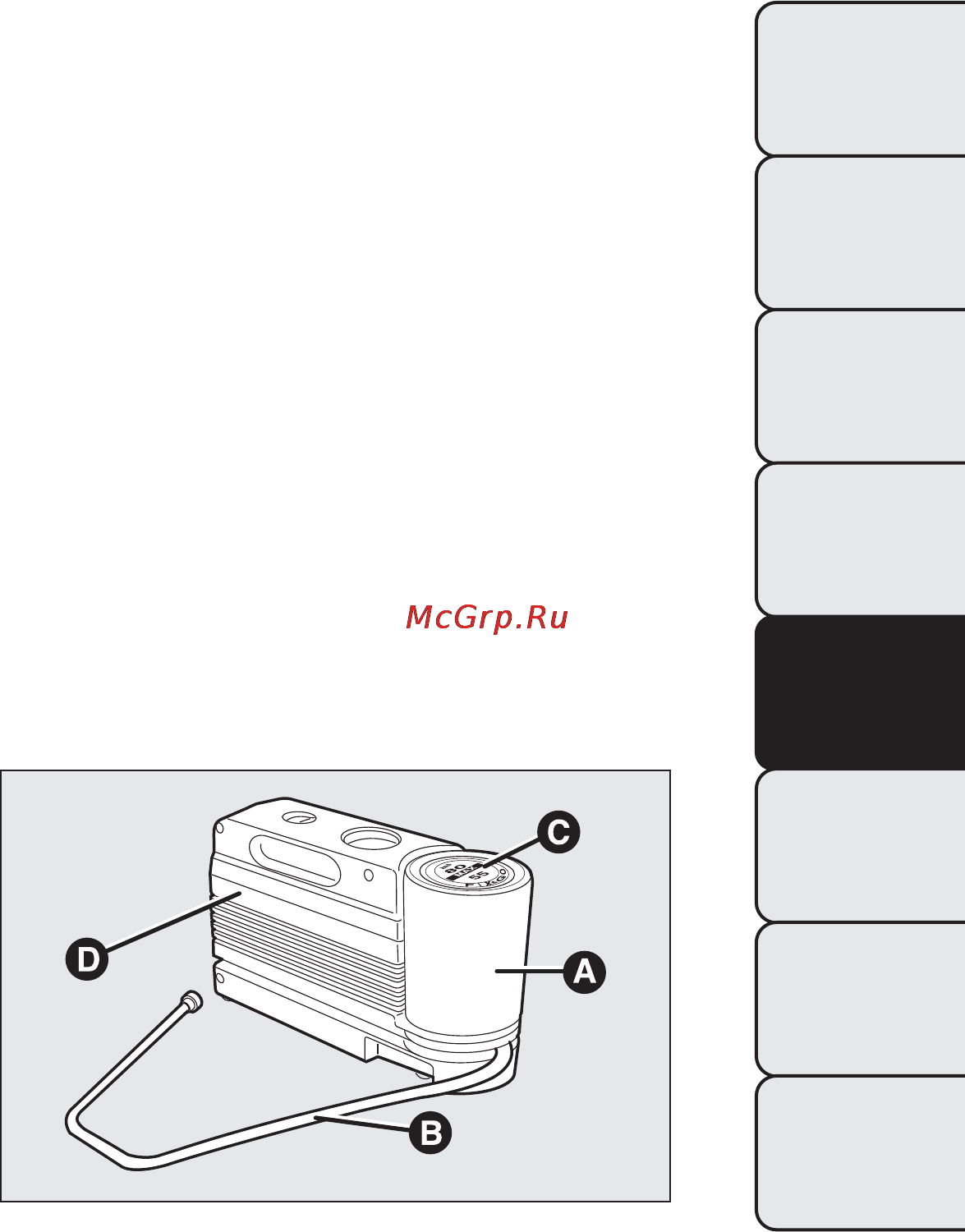

В набор РИС. 102 входит:
❒ баллончик A с герметизирующей жидкостью,
который оснащен:
❒ трубкой заполнения B;
❒ наклейкой C с надписью“max. 80 km/h”(макс.
80 км/час), которую после ремонта шины
следует поместить на хорошо видное
для водителя место (на панели приборов);
❒ информационным листком (см. РИС. 103),
который служит для правильного применения
набора срочного ремонта и в дальнейшем
вручается персоналу, который будет
заниматься ремонтом шины;
РИС. 102
F0S0118
153
