КОЛЕСА
ДИСКИ И ШИНЫ
Диски из штампованной стали или из легких
сплавов. Бескамерные шины с каркасом
радиального типа. Перечень шин,
рекомендованных для установки на автомобиль,
приведен в техническом паспорте.
ПРЕДУПРЕЖДЕНИЕ В случае несоответствия
данных, приведенных в "Руководстве по
эксплуатации" и в техническом паспорте,
достоверными считаются данные из
технического паспорта. В целях безопасности
движения все колеса автомобиля необходимо
комплектовать шинами одной модели и
типоразмера.
ПРЕДУПРЕЖДЕНИЕ Не использовать камеры для
бескамерных шин.
АВАРИЙНОЕ КОЛЕСО (ДОКАТКА)
Диск из штампованной стали. Бескамерная шина.
УГОЛ УСТАНОВКИ КОЛЕС
Схождение передних колес, измеренное между
дисками: 0,5±1мм
Значения относятся к автомобилю в исправном
состоянии.
ПРАВИЛЬНОЕ ПРОЧТЕНИЕ МАРКИРОВКИ
ШИНЫ

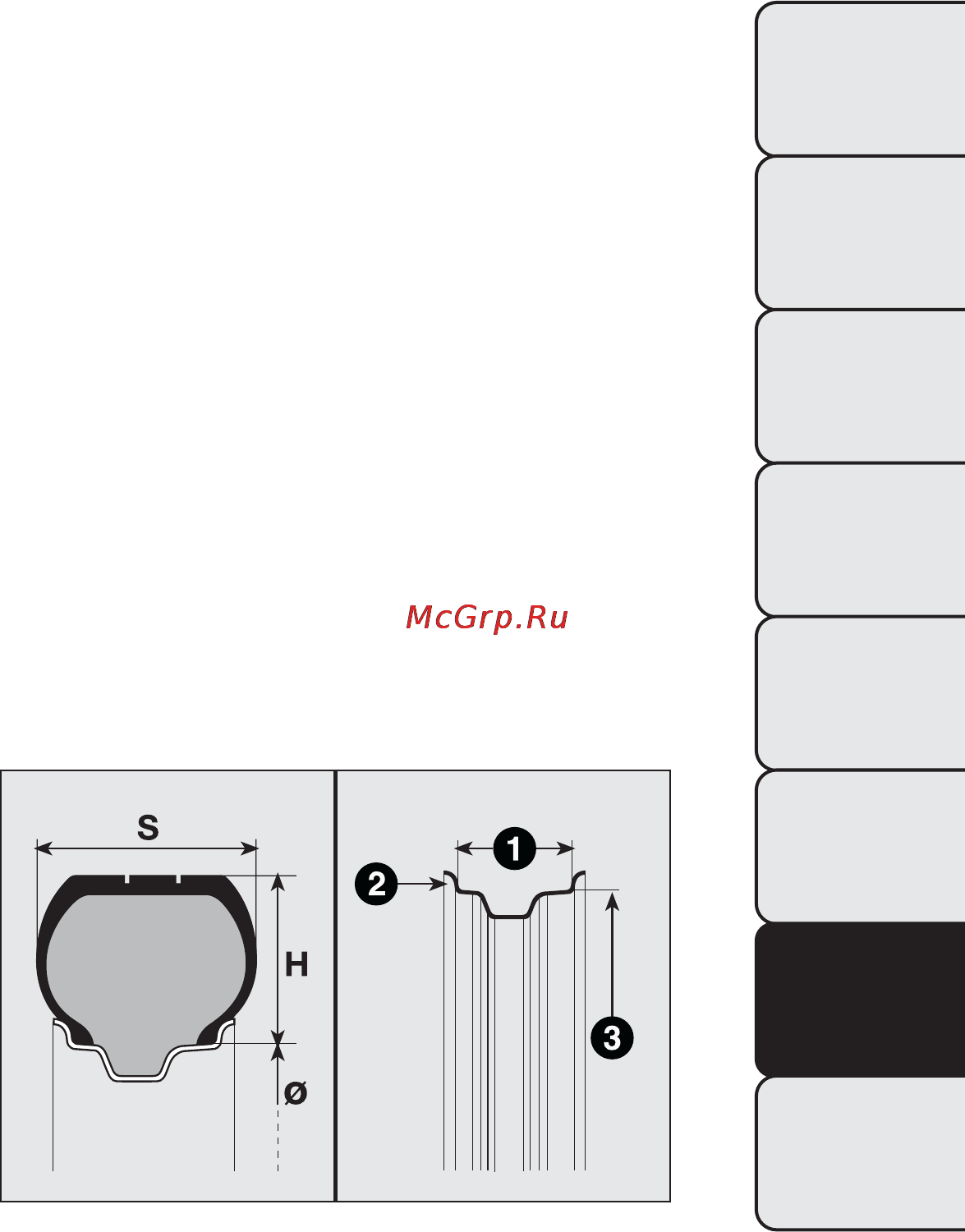

Пример РИС. 146: 175/65 R 14 82H
175
Номинальная ширина профиля (S -
расстояние между боковинами шины в мм).
65
Отношение высоты профиля к ширине (H/S) в
процентах
R
Шина с каркасом радиального типа
14
Посадочный диаметр шины (обода диска) в
дюймах (Ø)
82
Индекс нагрузки (грузоподъемность)
H
Индекс максимально допустимой скорости
Индекс максимально допустимой скорости
Q
до 160 км/час
R
до 170 км/час
S
до 180 км/час
РИС. 146
F0S0095
215
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
ИНДИКАТОРЫ И
СООБЩЕНИЯ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
