Расположить пряжки ремней безопасности
сверху и выровнять подушку сиденья для
нормального использования.
ПРЕДУПРЕЖДЕНИЕ При приведении спинки в
положение использования убедиться в
срабатывании механизма по щелчку блокировки.
Убедиться, что спинка правильно закреплена с
обоих концов во избежание ее отбрасывания
вперед во время резкого торможения, что может
привести к получению травм пассажирами.
СНЯТИЕ ЗАДНЕЙ ПОЛКИ
Чтобы снять заднюю полку, освободить ее от
двух боковых стержней и извлечь ее.
КАПОТ ДВИГАТЕЛЯ
ОТКРЫТИЕ КАПОТА
Выполнить следующие действия:

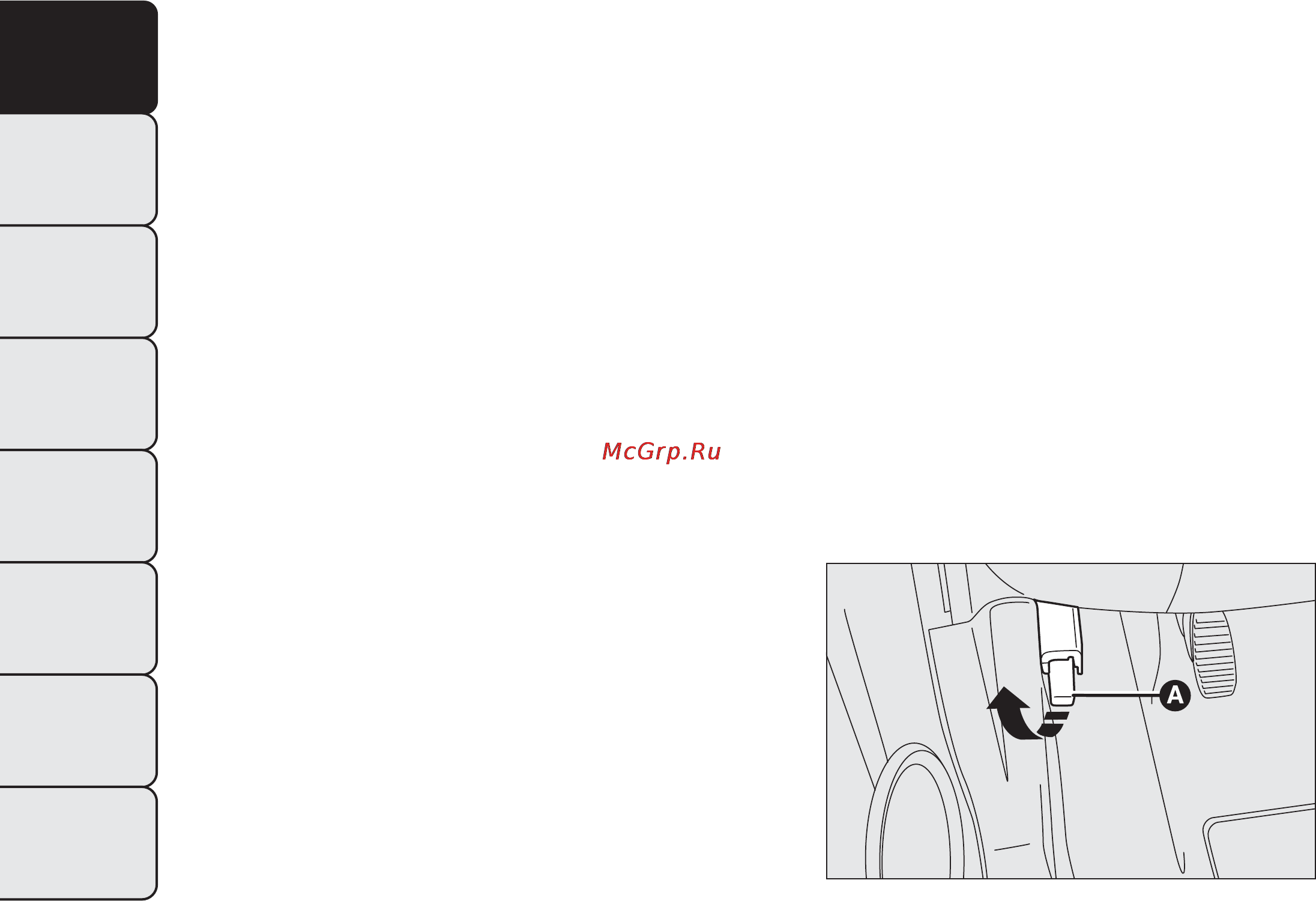

❒ потянуть рычаг A РИС. 59 в направлении,
указанном стрелкой;
❒ переместить вправо рычаг B РИС. 60 как
показано на рисунке;
❒ поднять капот и одновременно извлечь
опорную стойку C РИС. 61 из удерживающего
ее устройства D, вставить конец стойки в
гнездо E капота двигателя (большое отверстие)
и подтолкнуть в безопасную позицию (малое
отверстие) как показано на рисунке.
РИС. 59
F0S0045
66
