Fiat 500 2013 [36/246] Дефлекторы
![Fiat 500 2013 [36/246] Дефлекторы](/views2/1121944/page36/bg24.png)
СИСТЕМА КЛИМАТ-КОНТРОЛЬ

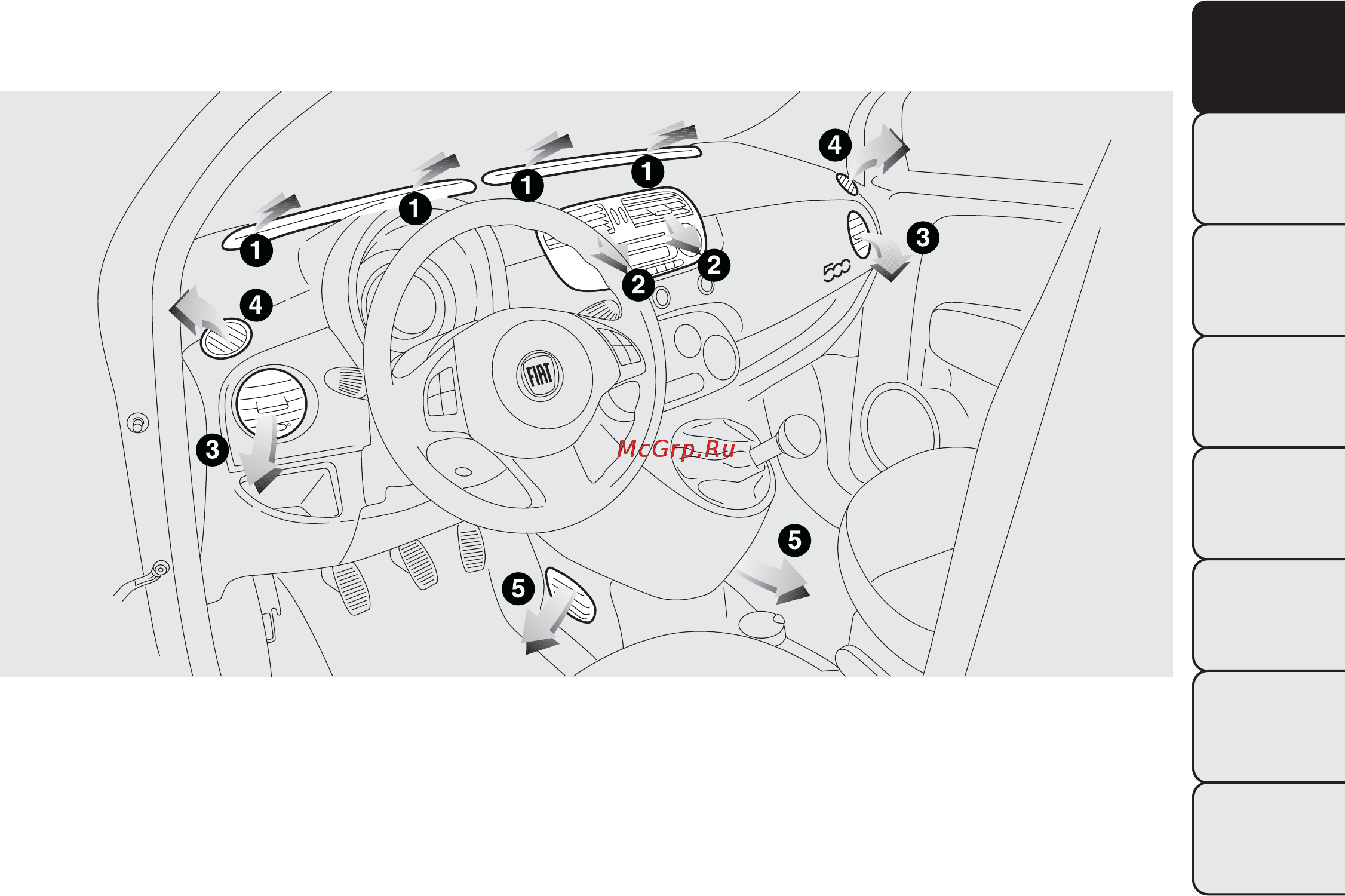

ДЕФЛЕКТОРЫ
1. Дефлекторы для оттаивания или отпотевания лобового стекла – 2. Центральные дефлекторы, регулируемые и
ориентируемые – 3. Боковые дефлекторы, регулируемые и ориентируемые – 4. Неподвижные дефлекторы для
боковых стекол – 5. Нижние дефлекторы
РИС. 27
F0S0021
35
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
ИНДИКАТОРЫ И
СООБЩЕНИЯ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
