ТЕХНИЧЕСКИЕ ДАННЫЕ
ИДЕНТИФИКАЦИОННЫЕ ДАННЫЕ
АВТОМОБИЛЯ
Рекомендуется записать идентификационные
обозначения автомобиля. Проштампованные и
указанные на табличках идентификационные
данные
❒ Сводная табличка идентификационных данных
❒ Маркировка шасси.
❒ Идентификационная табличка лакокрасочного
покрытия кузова.
❒ Маркировка двигателя.

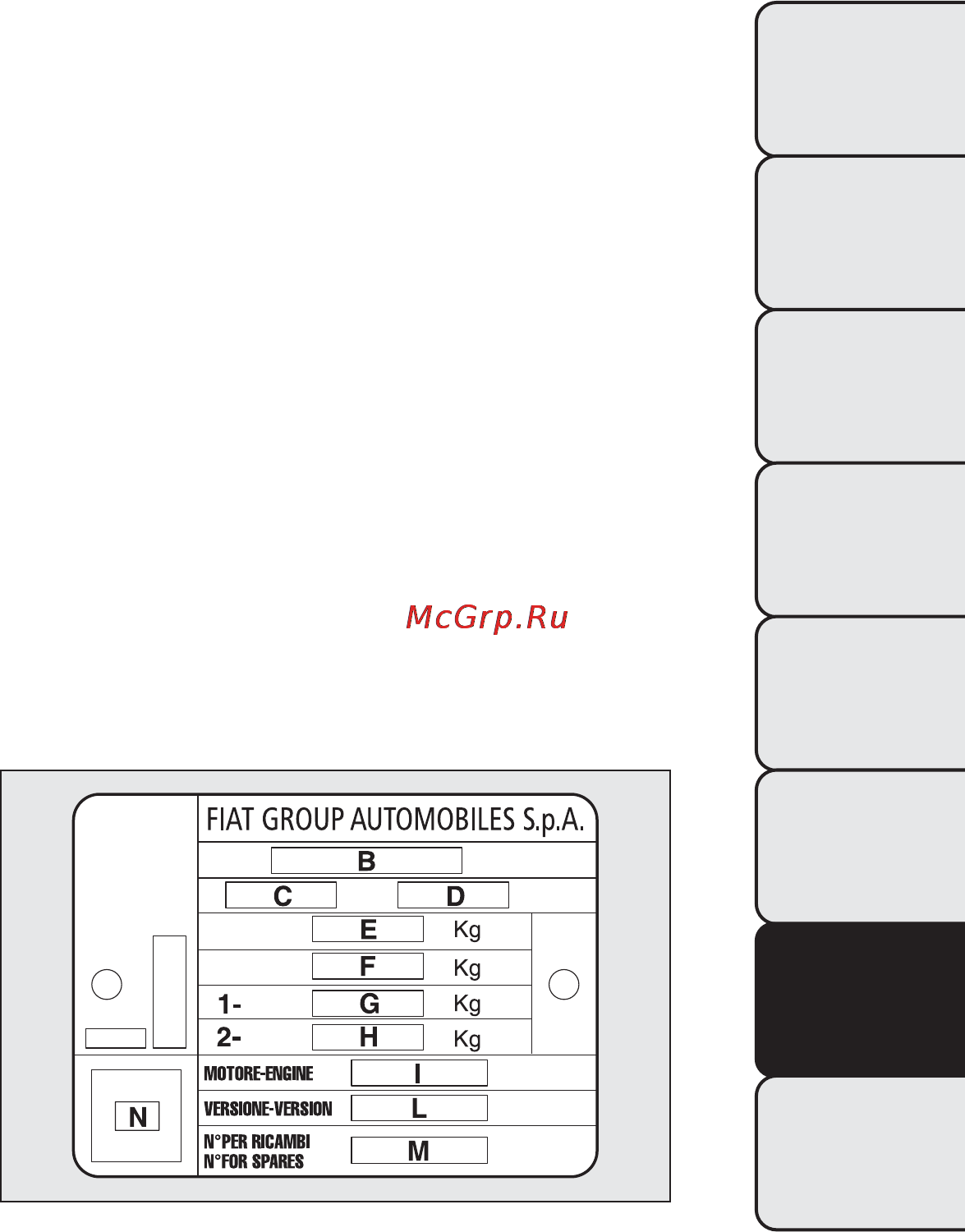

СВОДНАЯ ТАБЛИЧКА ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Расположена слева на дне багажного отсека и
содержит следующую информацию РИС. 143:
B
Омологационный номер.
C
Код типа транспортного средства.
D
Серийный (порядковый) номер шасси.
E
Максимально допустимая масса транспортного
средства с полной нагрузкой.
F
Максимально допустимая масса транспортного
средства с полной нагрузкой и прицепом.
G
Максимально допустимая нагрузка на
переднюю ось.
H
Максимально допустимая нагрузка на заднюю
ось.
I
Тип двигателя.
L
Код исполнения кузова.
M
Номер для заказа запчастей.
N
Правильное значение коэффициента дымности
(для моделей с дизельным двигателем).
РИС. 143
F0S0112
207
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
ИНДИКАТОРЫ И
СООБЩЕНИЯ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
