Fiat 500 2013 [168/246] Замена лампы внутреннего освещения
![Fiat 500 2013 [168/246] Замена лампы внутреннего освещения](/views2/1121944/page168/bga8.png)

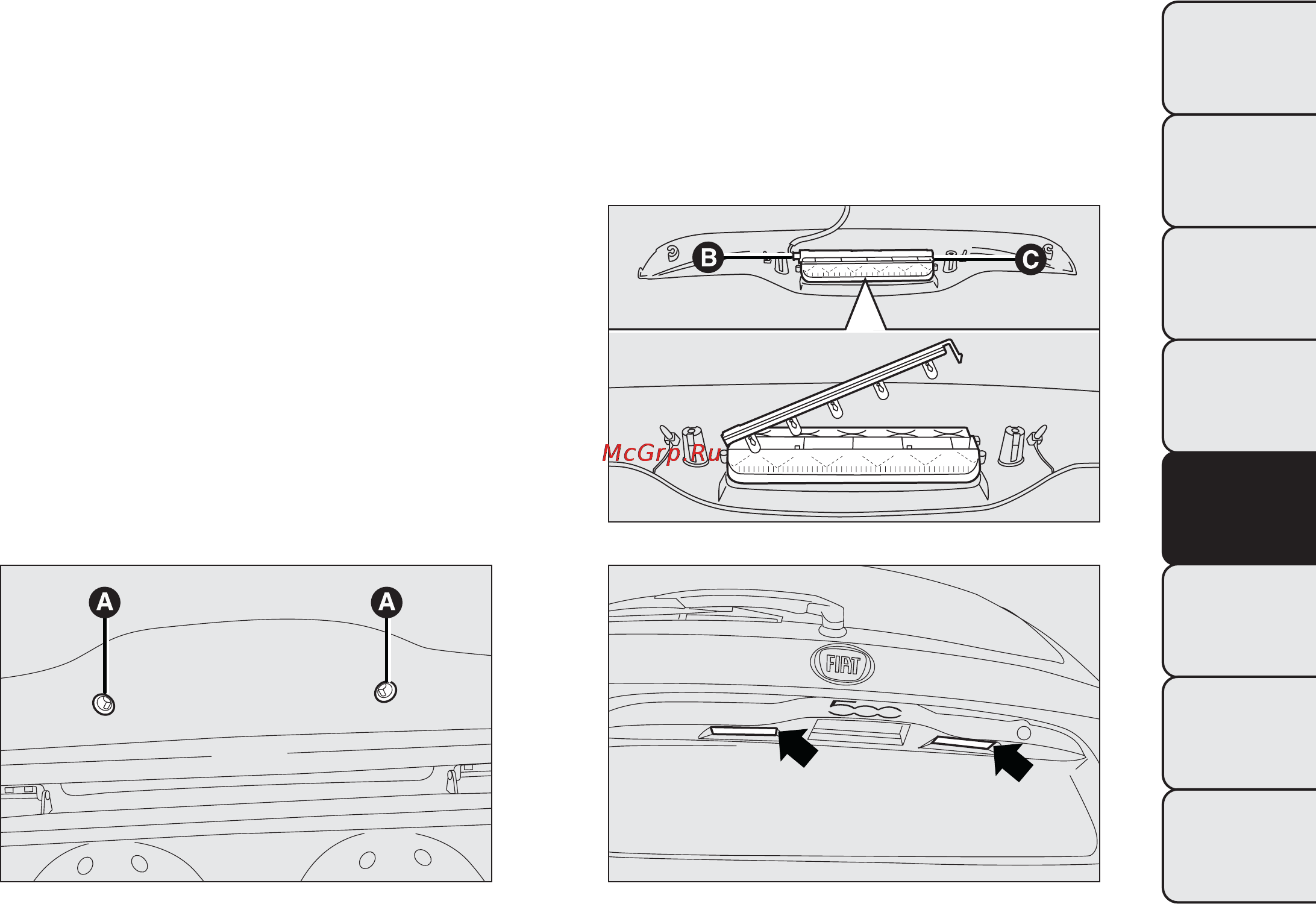

❒ нажать на удерживающее устройство C
РИС. 118 и открыть патрон;
❒ извлечь вставленную нажимом лампу и
заменить ее;
❒ закрыть патрон, убедившись в правильном
креплении удерживающего зубчика;
❒ закрутить два крепежных винта и вставить на
место защитные заглушки.
ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА
Замена ламп выполняется следующим образом:
❒ нажать в точке, указанной стрелкой РИС. 119
, и снять прозрачную крышку A;
❒ освободить лампу от боковых зажимов и
заменить на новую, убедиться, что она
правильно закреплена между зажимами;
❒ установить на место прозрачную крышку.
ЗАМЕНА ЛАМПЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Чтобы определить тип и мощность лампы, см.
параграф "Замена лампы".
РИС. 117
F0S0058
РИС. 118
F0S0059
РИС. 119
F0S0139
167
