❒ установить новый рычаг в правильное
положение и до упора затянуть гайку;
❒ опустить крышку.
ЖИКЛЕРЫ ПЕРЕДНЕГО СТЕКЛА
(СТЕКЛООМЫВАТЕЛЬ)
Если нет струи, в первую очередь проверить
наличие жидкости в бачке стеклоомывателя (см.
параграф "Проверка уровней" в настоящем
разделе).
Затем проверить выходные отверстия на
наличие загрязнений. При необходимости
прочистить их с помощью булавки.
Струю стеклоомывателя можно отрегулировать
наклоном жиклеров.
Струя должна быть направлена приблизительно
на одну треть от верхней кромки стекла РИС. 141.
ПРЕДУПРЕЖДЕНИЕ В исполнениях с
открывающимся люком перед включением
переднего стеклоомывателя убедиться, что люк
закрыт.
ЖИКЛЕРЫ ЗАДНЕГО СТЕКЛА
(СТЕКЛООМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА)
Струя стеклоомывателя заднего стекла имеет
постоянный напор и направление.
Цилиндр держателя форсунок расположен над
задним стеклом РИС. 142.

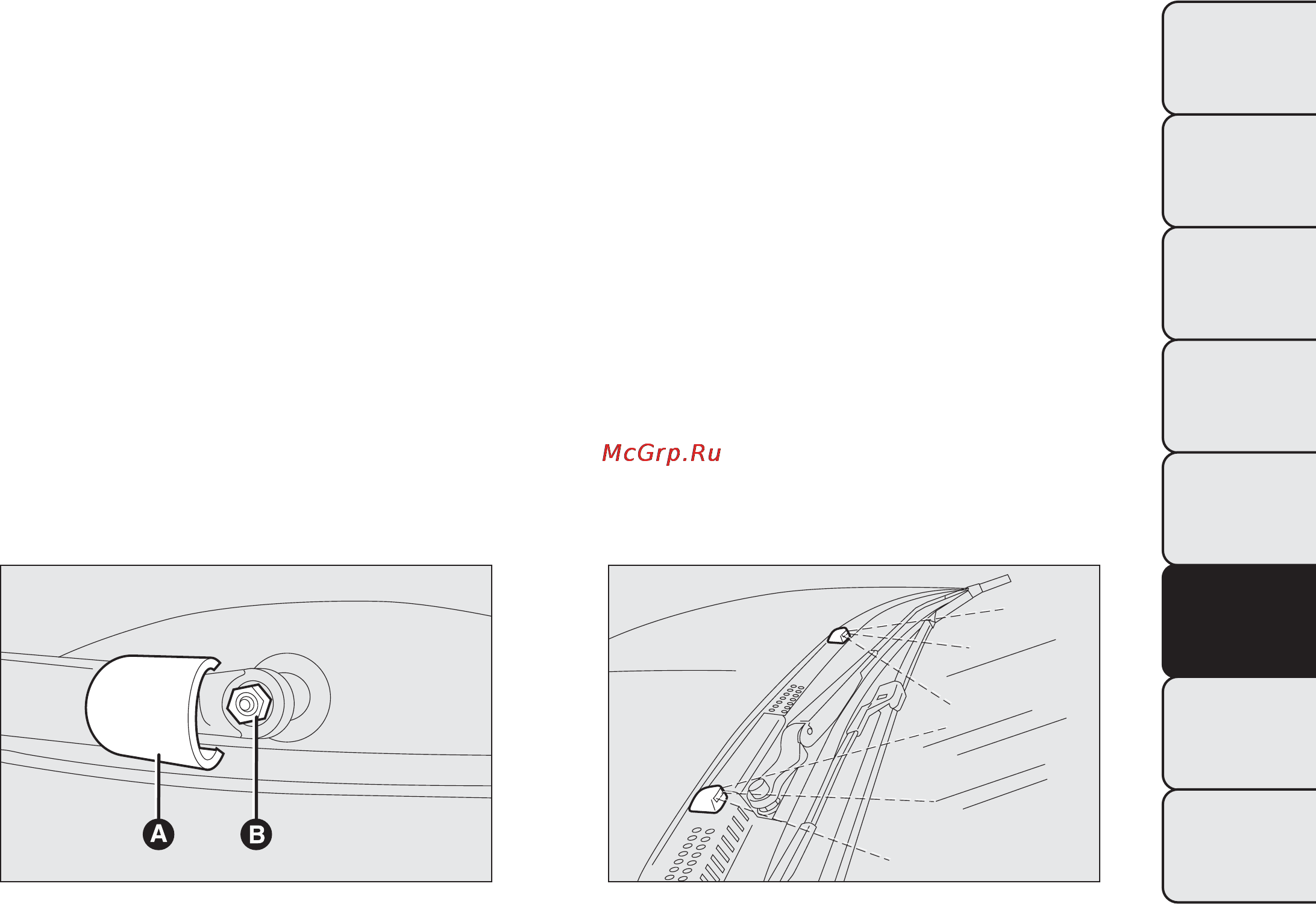

РИС. 140
F0S0109
РИС. 141
F0S0110
201
