Пройденное расстояние
Указывает расстояние, пройденное с начала
новой миссии.
Средний расход
Показывает приблизительный средний расход
топлива с начала новой миссии.
Мгновенный расход
Показывает постоянно обновляемое изменение
расхода топлива. В случае стоянки автомобиля
с включенным двигателем на дисплей выводится
индикация "----".
Средняя скорость
Представляет собой среднее значение скорости
автомобиля в зависимости от времени,
прошедшего с начала новой миссии.
Время в пути
Время, прошедшее с начала новой миссии.
Кнопка управления TRIP
Кнопка TRIP, расположенная на правом
подрулевом переключателе РИС. 15, позволяет
при нахождении ключа зажигания в положении
MAR вывести на дисплей вышеописанные
параметры, а также обнулить их для начала
новой миссии:
❒ краткое нажатие для просмотра различных
параметров;
❒ длительное нажатие для их обнуления (сброса)
и начала новой миссии.
Новая миссия (поездка)
Начинается с момента обнуления:
❒ "вручную" пользователем с помощью нажатия
соответствующей кнопки;
❒ "автоматически", когда "пройденное
расстояние" достигает значения 9999,9 км или
когда "время в пути" достигает значения 99.59
(99 часов 59 минут);
❒ после каждого отсоединения и последующего
подсоединения аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ Операция обнуления,
выполненная при наличии выведенных
параметров“Trip A”или“Trip B”, касается только
параметров выведенной функции.

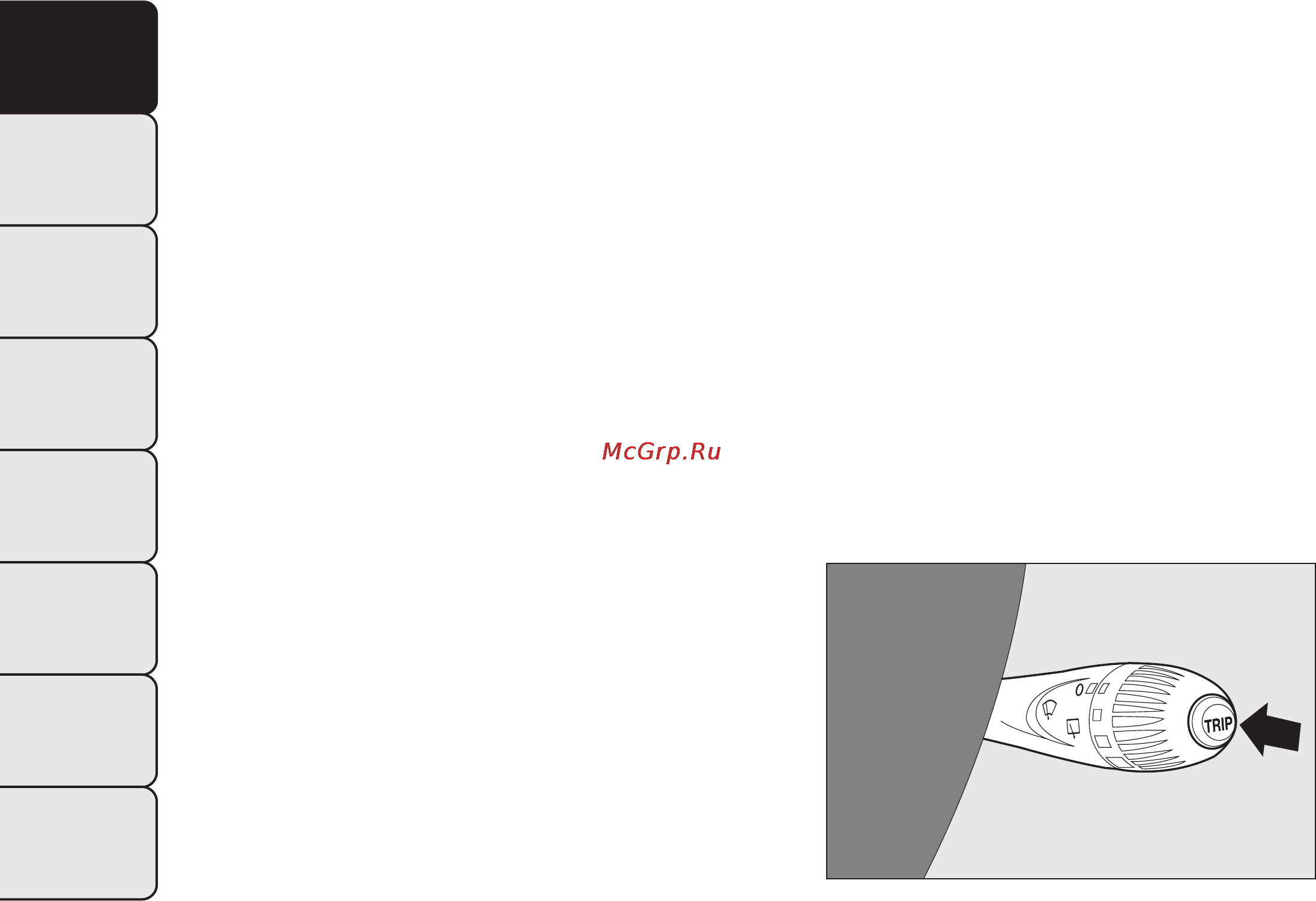

РИС. 15
F0S0090
