При отключении системы на панели
инструментов загорается контрольная лампа
РИС. 70.
Также, для исполнений и рынков, где это
предусмотрено, на дисплее появляются
дополнительные сообщения об отключении или
включении системы Start&Stop.
УСЛОВИЯ НЕСРАБАТЫВАНИЯ СИСТЕМЫ
ОСТАНОВКИ ДВИГАТЕЛЯ
В случае включенной системы из соображений
комфорта, уменьшения выбросов и
безопасности двигатель не останавливается в
особых условиях, среди которых:
❒ двигатель еще не прогрет
❒ низкая температура среды, если
предусмотрена соответствующая индикация
❒ недостаточный уровень заряда
аккумуляторной батареи
❒ включен обогрев заднего стекла
❒ максимальная скорость работы
стеклоочистителя ветрового стекла
❒ действующая регенерация ловушки твердых
частиц (только для исполнений с дизельным
двигателем)
❒ не закрыта дверь водителя
❒ не пристегнут ремень безопасности водителя
❒ включена задняя передача (к примеру, для
выполнения парковочных маневров)
❒ работа автоматической системы климат-
контроля, если еще не достигнут
соответствующий уровень отопления салона,
или включение функции MAX - DEF
❒ в первый период эксплуатации автомобиля
для инициализации системы.
В вышеописанных случаях на дисплее
появляется информационное сообщение и там,

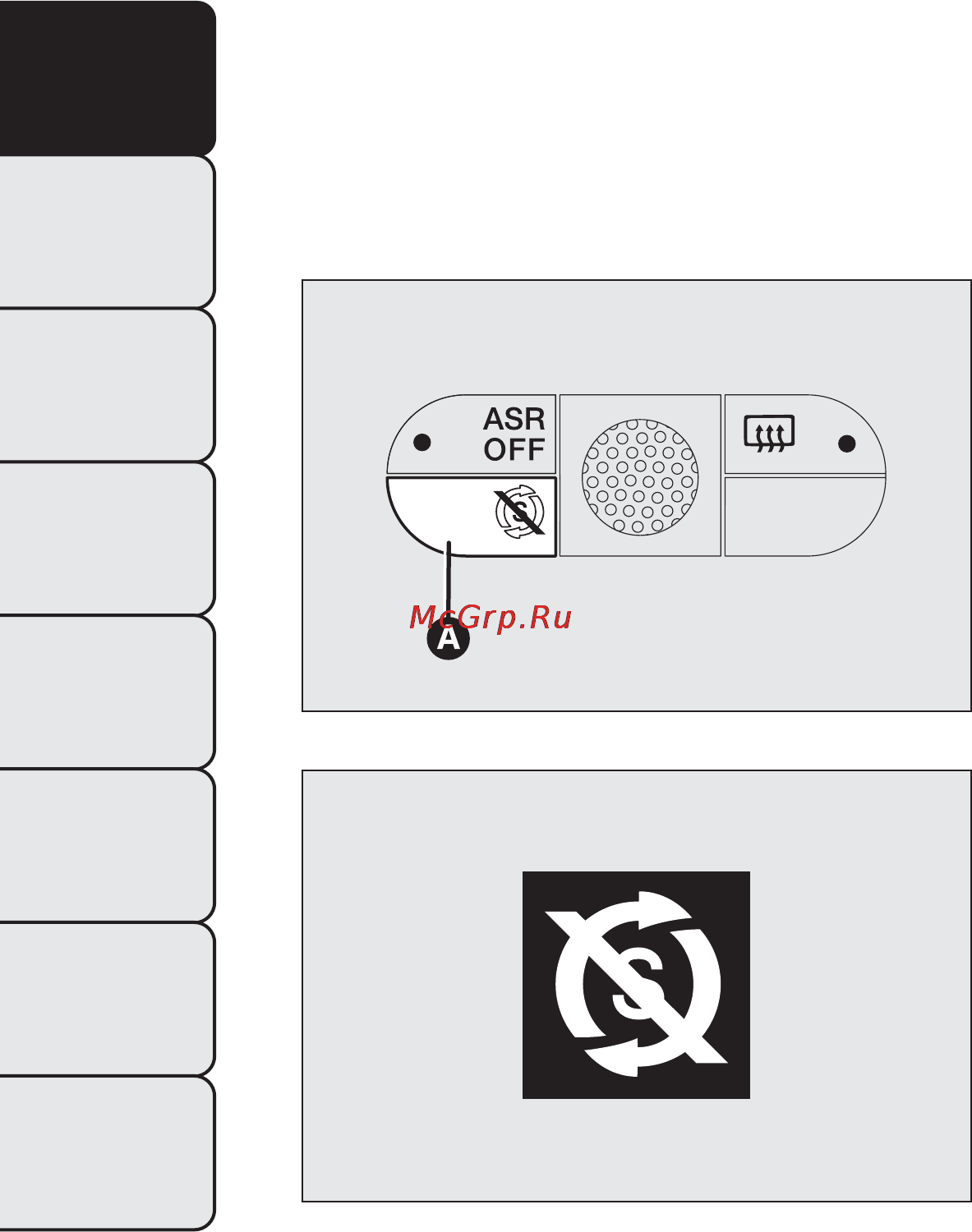

РИС. 69
F0S0271
РИС. 70
F0S0272
84
