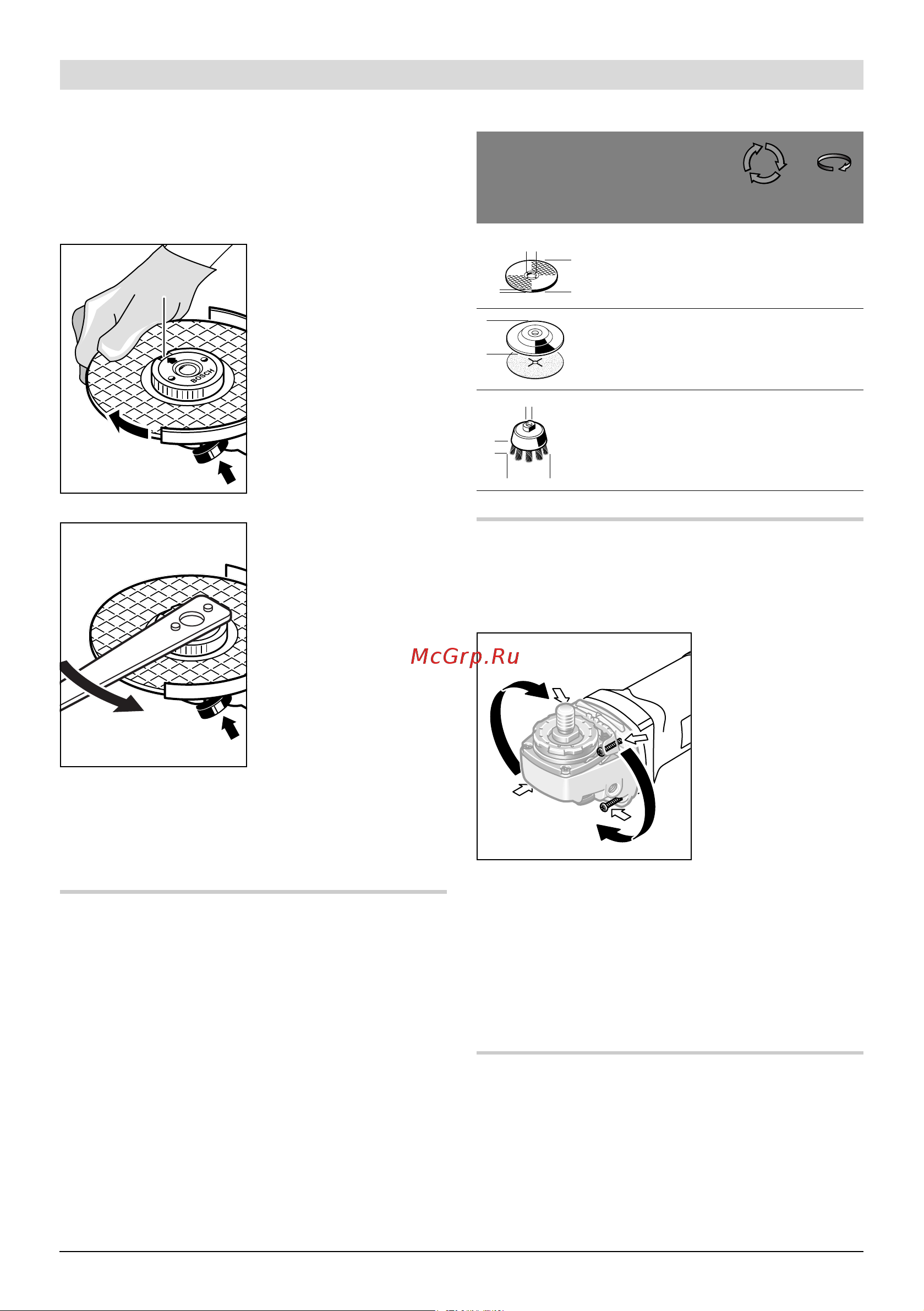

16 | Polski
1 609 929 S70 | (25.8.10) Bosch Power Tools
W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 11, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 24.
Ustalić położenie
wrzeciona za pomocą
przycisku blokady 2.
Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.
Prawidłowo
zamocowana,
nieuszkodzona
nakrętka mocująca
pozwala się łatwo
poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w
kierunku przeciwnym
do ruchu wskazówek
zegara.
Mocno dokręconej nakrętki nie zwalniać nigdy
za pomocą szczypiec lub kombinerek.
Stosować wyłącznie klucz dwutrzpieniowy.
Klucz nasadzać, jak pokazano na rysunku.
Wymagania dotyczące narzędzi
szlifierskich
Stosować można wszystkie narzędzia robocze,
które zostały wymienione w niniejszej instrukcji
obsługi.
Dopuszczalna prędkość obrotowa [min
-1
] wzgl.
obwodowa [m/s] używanych narzędzi robo-
czych musi co najmniej odpowiadać wartościom
podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną
prędkość obrotową wzgl. obwodową, podaną
na etykiecie narzędzia szlifierskiego.
Przestawianie głowicy przekładniowej
f Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.
Głowica przekładni
obracana jest w
czterech skokach
(co 90°). Pozwala
to na ustawienie
włącznika/
wyłącznika w
wygodniejszej
pozycji roboczej
w przypadku
specyficznych
zastosowań, np. podczas cięcia przy użyciu
pokrywy odsysającej z prowadnicą saneczkową
21, a także dla osób leworęcznych.
Wykręcić i wyjąć wszystkie 4 śruby. Ostrożnie
ustawić głowicę w wybranej pozycji, nie
wyciągając jej przy tym z obudowy. Dokręcić
ponownie wszystkie 4 śruby.
Odsysanie pyłów/wiórów
f Pyły niektórych materiałów, na przykład
powłok malarskich z zawartością ołowiu,
niektórych gatunków drewna, minerałów lub
niektórych rodzajów metalu, mogą stanowić
zagrożenie dla zdrowia. Bezpośredni kontakt
fizyczny z pyłami lub przedostanie się ich do
24
maks.
[mm]
[mm]
D b d [min
-1
] [m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
–
–
–
–
11000
11000
80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
OBJ_BUCH-193-005.book Page 16 Wednesday, August 25, 2010 11:40 AM
