58 | Magyar
1 609 929 S70 | (25.8.10) Bosch Power Tools
A csiszolószerszámok felszerelése
f Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.
f A csiszoló- és darabolókorongok a munka
során igen erősen felforrósodhatnak; ne
érjen a koronghoz, amíg az le nem hűlt.
Tisztítsa meg a 6 csiszolóorsót és valamennyi
felszerelésre kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és
kilazításához nyomja meg a 2
tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.
f A tengelyrögzítőgombot csak teljesen
nyugalmi állapotban lévő csiszolótengely
esetén szabad megnyomni! Ellenkező
esetben az elektromos kéziszerszám
megrongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk
átmérőjének meg kell felelnie a szorítókarima
méreteinek. Redukáló idomot, vagy adaptert
nem szabad használni.
A gyémántbetétes darabolótárcsák
alkalmazásakor ügyeljen arra, hogy a
forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos
kéziszerszám forgásirányával (lásd a
forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó
oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja
fel, majd a körmöskulccsal húzza meg szorosra a
10 befogó anyát, lásd az „Gyorsbefogó anya” c.
szakaszt.
f A csiszolószerszámok felszerelése után a
készülék bekapcsolása előtt győződjön meg
arról, hogy a csiszolószerszám helyesen van
felszerelve és szabadon forog.
Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a
védőbúrához vagy más alkatrészekhez.

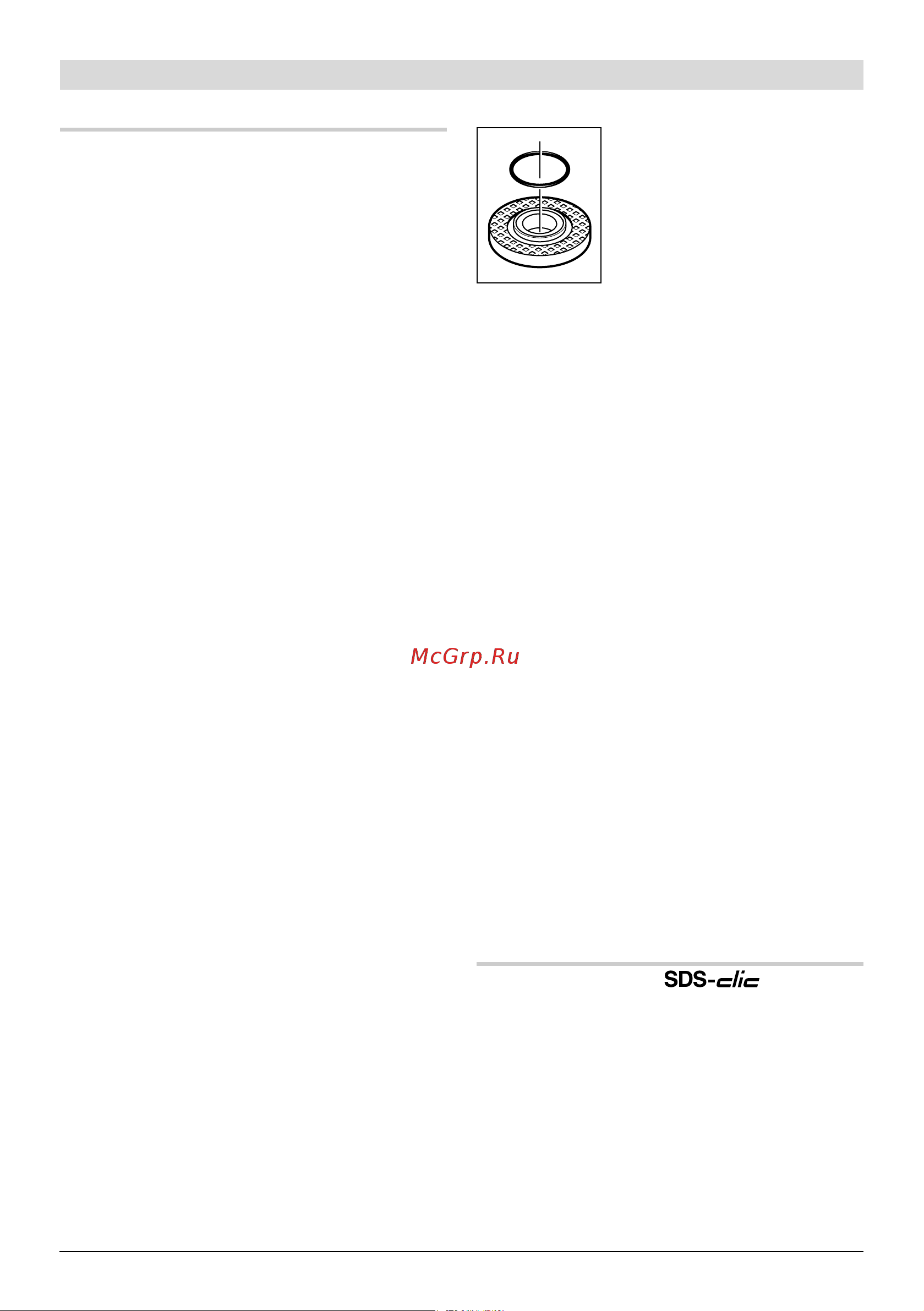

A 8 szorítókarimába a
központozó perem körül egy
műanyag alkatrész (O-gyűrű)
található. Ha ez az O-gyűrű
hiányzik, vagy megrongáló-
dott, akkor azt okvetlenül ki
kell cserélni (megrendelési
száma: 1 600 210 039),
mielőtt felszerelné a 8 szorítókarimát.
Legyezőlapos tárcsa
f A legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a 16
kézvédőt.
Gumi csiszolótányér
f A 17 gumi csiszolótányérrel végzett
munkákhoz mindig fel kell szerelni a 16
kézvédőt.
A szerelési sorrend az ábrákat tartalmazó
oldalon látható.
Csavarozza fel a helyére és a kétkörmös kulccsal
feszesen húzza meg a 19 hengeres anyát.
Csészealakú kefe/kefés tárcsa
f A csészelakú kefével/vagy a kefés tárcsával
végzett munkákhoz mindig fel kell szerelni
a 16 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó
oldalon látható.
A csészealakú kefét/kefés tárcsát annyira fel
kell tudni csavarozni a csiszolótengelyre, hogy
az szorosan felfeküdjön a csiszolótengely
menetének végénél a csiszolótengely
karimájára. Húzza meg szorosra egy
villáskulccsal a csészealakú kefét/kefés tárcsát.
Gyorsbefogó anya
A csiszoló szerszámok gyors cseréjéhez további
szerszámok alkalmazása nélkül a 10 befogó anya
helyett a 11 gyorsbefogó anyát is lehet
használni.
f A 11 gyorsbefogó anyát csak nagyoló és
hasítókorongokhoz szabad használni.
Csak hibátlan, kifogástalan 11 gyorsbefogó
anyát használjon.
