72 | Русский
1 609 929 S70 | (25.8.10) Bosch Power Tools
Заявление о соответствии
С полной ответственностью мы заявляем, что
описанный в разделе «Технические данные»
продукт соответствует нижеследующим
стандартам или нормативным документам:
EN 60745 согласно положениям Директив
2004/108/ЕС, 2006/42/EС.
Техническая документация:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
14.07.2010
Сборка
Установка защитных устройств
f Перед любыми манипуляциями с
электроинструментом вытаскивайте
штепсель из розетки.
Указание: При поломке шлифовального круга
во время работы или при повреждении
устройств крепления защитного кожуха/элек-
троинструмента электроинструмент должен
быть немедленно направлен в сервисную
мастерскую, адреса см. раздел «Сервиснoe
обслуживаниe и консультация покупатeлeй».

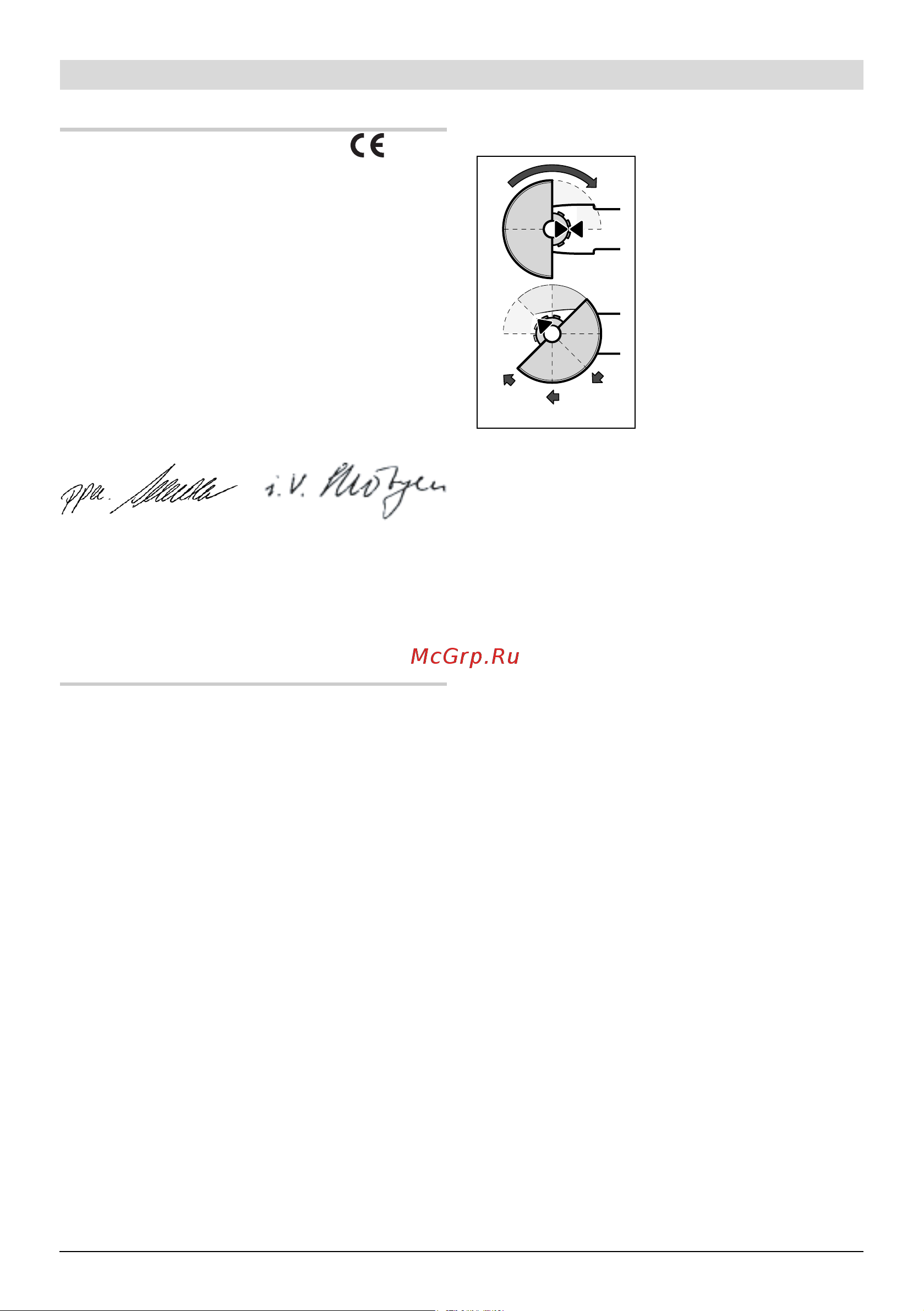

Защитный кожух для шлифования
Насадите защитный
кожух 12 на шейку
шпинделя согласно
рисунку. Треугольные
метки защитного кожуха
должны совпадать с
соответствующими
метками на головке
редуктора.
Прижав, посадите
защитный кожух 12 на
шейку шпинделя, чтобы
буртик на кожухе сел на
фланец электроинструмента, и поверните
защитный кожух до слышимого
фиксирования.
Установите защитный кожух 12 в соответствии
с требованиями рабочего процесса. Для этого
придавите рычаг разблокировки 1 вверх и
поверните защитный кожух 12 в желаемое
положение.
f Установите защитный кожух 12 так, чтобы
исключался выброс искр в направлении
оператора.
f Защитный кожух 12 должен поддаваться
повороту только после задействования
рычага разблокировки 1! В противном
случае электроинструмент нельзя больше
использовать и его нужно сдать в
сервисную мастерскую.
Указание: Кулачки кодирования 12
гарантируют установку только подходящего к
электроинструменту защитного кожуха.
Защитный кожух для отрезания
f Для резки с помощью связанных
абразивов всегда используйте защитный
кожух для отрезания 14.
f Для резки камня обеспечьте достаточный
отсос пыли.
Защитный кожух для отрезания 14
монтируется так же, как и защитный кожух для
шлифования 12.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
