Hrvatski | 161
Bosch Power Tools 1 609 929 S70 | (25.8.10)
Montaža
Montaža zaštitnih naprava
f Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.
Napomena: Nakon loma brusne ploče tijekom
rada ili u slučaju oštećenja steznih naprava na
štitniku/na električnom alatu, električni alat se
mora neodložno poslati u servis na adresu iz
poglavlja „Servis za kupce i savjetovanje
kupaca“.
Štitnik za brušenje

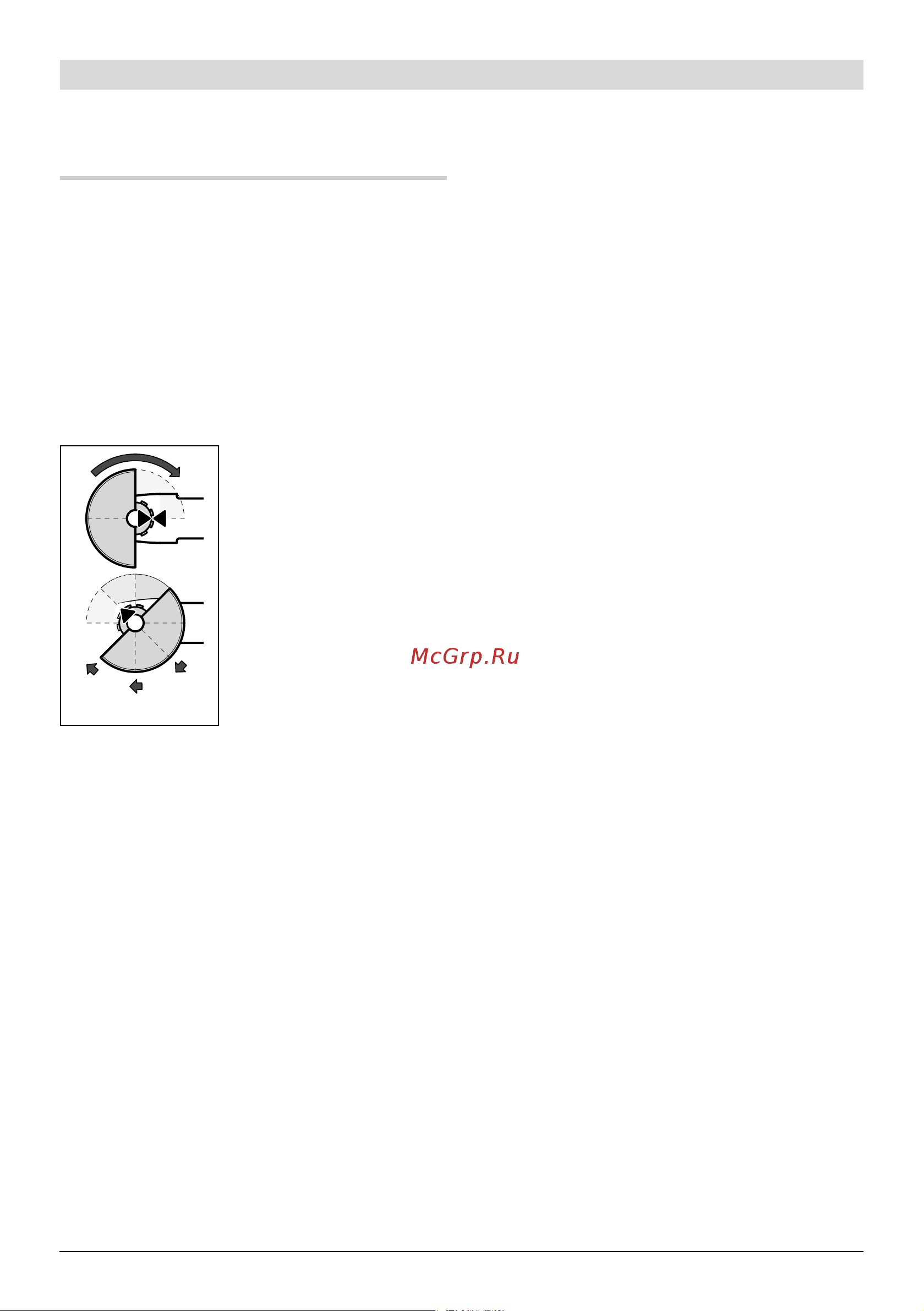

Stavite štitnik 12 na
rukavac vretena prema
slici. Oznake trokuta
štitnika moraju se
podudarati sa
odgovarajućim oznakama
na glavi prijenosnika.
Pritisnite štitnik 12 na
rukavac vretena, sve dok
naslon štitnika ne sjedne
na prirubnicu električnog
alata i okrenite štitnik sve
dok čujno ne preskoči.
Prilagodite položaj štitnika 12 potrebama radne
operacije. Kod toga polugu za deblokiranje 1
pritisnite prema gore i okrenite štitnik 12 u
željeni položaj.
f Montirajte štitnik 12 tako da se spriječi
letanje iskri u smjeru osobe koja radi sa
električnim alatom.
f Štitnik 12 se ne smije zakretati pod
djelovanjem poluge za deblokiranje 1! Inače
se električni alat ni u kojem slučaju ne smije
dalje koristiti i mora se odnijeti u servis.
Napomena: Kodirni izdanak na štitniku 12
osigurava da se može montirati samo jedan
štitnik koji odgovara električnom alatu.
Štitnik za rezanje
f Kod rezanja sa kompozitnim brusnim
sredstvima za rezanje koristite uvijek
štitnik za rezanje 14.
f Kod rezanja kamena treba osigurati
zadovoljavajuće odsisavanje prašine.
Štitnik za rezanje 14 se ugrađuje kao i štitnik za
brušenje 12.
Usisna hauba za rezanje sa vodilicama
Usisna hauba za rezanje sa vodilicama 21
montira se kao štitnik za brušenje 12.
Usisna hauba za brušenje
Za brušenje bez razvijanja prašine obojanih i
lakiranih površina i plastike sa lončastim
brusom 9 ili sa gumenim brusnim tanjurom 17 sa
brusnim listom 18, možete primijeniti usisnu
haubu 7. Usisna hauba 7 nije prikladna za
obradu metala.
Na usisnu haubu 7 može se priključiti prikladni
Bosch usisavač prašine.
Usisna hauba 7 se montira kao i štitnik 12.
Vijenac četkica je zamjenjiv.
Dodatna ručka
f Vaš električni alat koristite samo s dodat-
nom ručkom 5.
Dodatnu ručku
5 uvijte na glavu prijenosnika
desno ili lijevo, ovisno od načina rada.
Zaštita ruku
f Za radove sa gumenim brusnim tanjurom 17
ili sa lončastom četkom/pločastom četkom/
lepezastom brusnom pločom uvijek
montirajte štitnik za ruke 16.
Štitnik za ruke 16 pričvrstite sa dodatnom
ručkom 5.
OBJ_BUCH-193-005.book Page 161 Wednesday, August 25, 2010 11:40 AM
