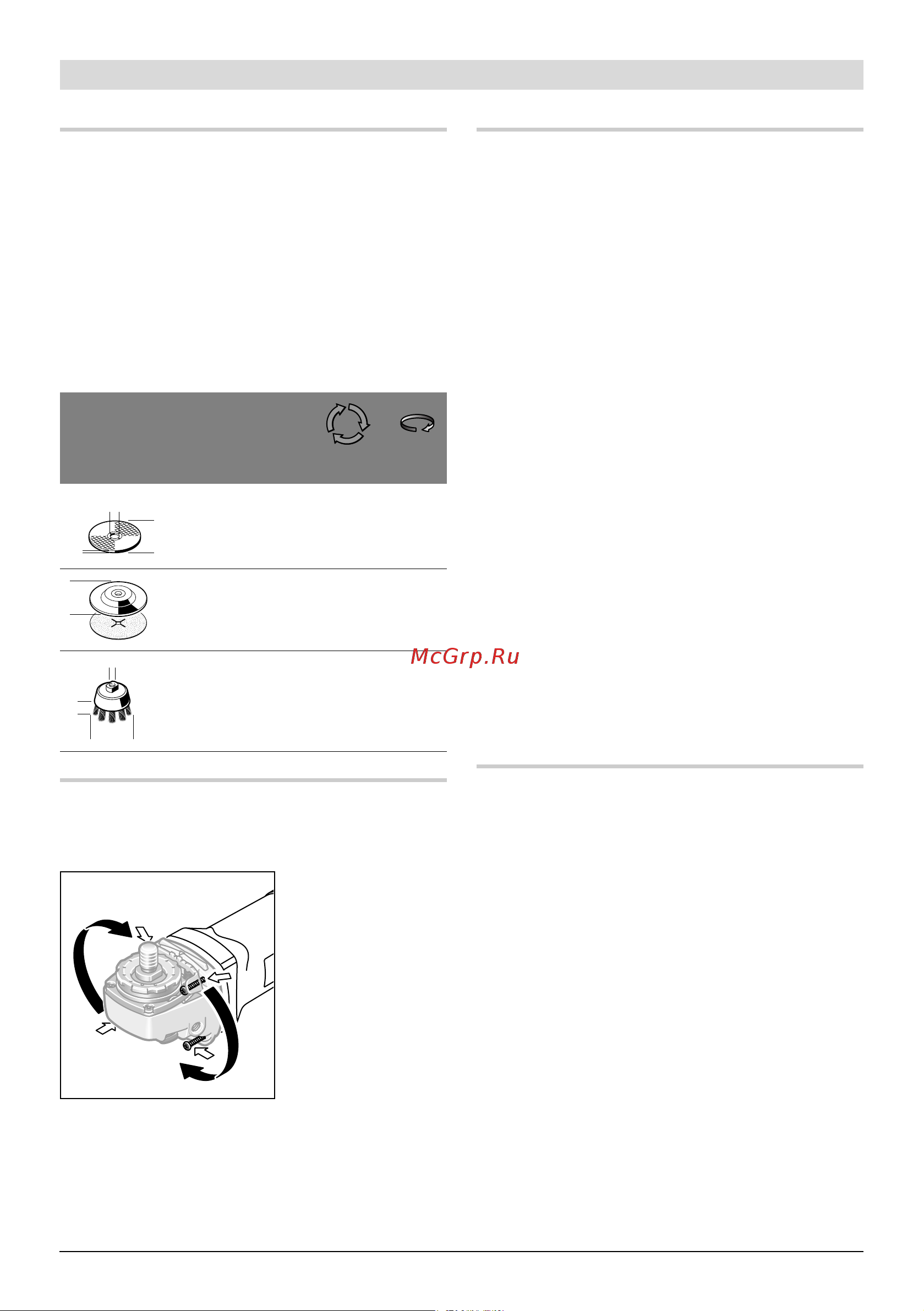

30 | Česky
1 609 929 S70 | (25.8.10) Bosch Power Tools
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k
obsluze uvedené brusné nástroje.
Dovolený počet otáček [min
-1
] resp. obvodová
rychlost [m/s] použitých brusných nástrojů musí
minimálně odpovídat údajům v následující
tabulce.
Dbejte proto dovoleného počtu otáček resp.
obvodové rychlosti na etiketě brusného
nástroje.
Otočení hlavy převodovky
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
Hlavu převodovky
můžete otočit v
krocích po 90°.
Tím lze uvést
spínač pro zvláštní
případy práce do
výhodnější
manipulační
polohy, např. pro
dělící práce s
odsávacím krytem s
dělícími saněmi 21 nebo pro leváky.
Zcela vyšroubujte 4 šrouby. Hlavu převodovky
opatrně a bez odejmutí od tělesa natočte do
nové polohy. 4 šrouby opět pevně utáhněte.
Odsávání prachu/třísek
f Prach materiálů jako olovoobsahující nátěry,
některé druhy dřeva, minerálů a kovu mohou
být zdraví škodlivé. Kontakt s prachem nebo
vdechnutí mohou vyvolat alergické reakce
a/nebo onemocnění dýchacích cest obsluhy
nebo v blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach
je pokládán za karcinogenní, zvláště ve
spojení s přídavnými látkami pro ošetření
dřeva (chromát, ochranné prostředky na
dřevo). Materiál obsahující azbest smějí
opracovávat pouze specialisté.
– Pokud možno používejte pro daný
materiál vhodné odsávání prachu.
– Pečujte o dobré větrání pracovního
prostoru.
– Je doporučeno nosit ochrannou dýchací
masku s třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro
opracovávané materiály.
f Vyvarujte se usazenin prachu na pracovišti.
Prach se může lehce vznítit.
Provoz
Uvedení do provozu
f Dbejte síťového napětí! Napětí zdroje prou-
du musí souhlasit s údaji na typovém štítku
elektronářadí. Elektronářadí označené
230 V smí být provozováno i na 220 V.
Při provozu elektronářadí na mobilních zdrojích
proudu (generátorech), jež nedisponují
dostatečnou rezervou výkonu popř. nemají
žádnou vhodnou regulaci napětí se zesílením
rozběhového proudu, může docházet ke ztrátám
výkonu nebo netypickému chování při zapnutí.
Prosím dbejte na vhodnost Vámi nasazeného
generátoru proudu, zejména pokud jde o síťové
napětí a frekvenci.
Zapnutí – vypnutí
Pro uvedení do provozu posuňte spínač 4
dopředu a poté jej stlačte.
Pro aretaci stlačeného spínače 4 posuňte
spínač 4 dále vpřed.
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
–
–
–
–
11000
11000
80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
OBJ_BUCH-193-005.book Page 30 Wednesday, August 25, 2010 11:40 AM
